1.一种染料敏化太阳能电池对电极，其特征在于，通过包括以下步骤的制备方法制成：（1）将二硫化钨微粒或二硫化钼微粒均匀分散于有机溶剂中，制得A 体系；

（2）取TiO2 纳米晶颗粒、ZnO 纳米晶颗粒、SnO2 纳米晶颗粒、碳纳米颗粒和碳纳米管中的至少一种，然后均匀分散于有机溶剂中，制得B 体系；

（3）将乙基纤维素或羧甲基纤维素溶于有机溶剂中，制得C 体系；

（4）将所述A 体系、B 体系和C 体系混合，通过搅拌、超声分散、研磨处理，制得均匀分散浆料D，采用刮涂法或丝网印刷法将所述浆料D 涂覆于导电基底表面，表面涂覆有浆料D 的导电基底经高温烧结，制得染料敏化太阳能电池对电极；

所述A 体系的浓度为0.2～1.0g/ml；所述B 体系中TiO2 纳米晶颗粒、ZnO 纳米晶颗粒、SnO2 纳米晶颗粒、碳纳米颗粒或碳纳米管的浓度为0.015～0.12g/ml；所述C 体系的浓度为0.1～0.5g/ml；A 体系、B 体系和C 体系混合时的体积比为：A 体系体积 :B 体系体积 :C 体系体积=（1～3） :（1～3） :1。

2.根据权利要求1 所述的染料敏化太阳能电池对电极，其特征在于，所述有机溶剂为正丁醇或乙醇。

3.一种染料敏化太阳能电池对电极的制备方法，其特征在于，包括以下步骤：

（1）将二硫化钨微粒或二硫化钼微粒均匀分散于有机溶剂中，制得A 体系；

（2）取TiO2 纳米晶颗粒、ZnO 纳米晶颗粒、SnO2 纳米晶颗粒、碳纳米颗粒和碳纳米管中的至少一种，然后均匀分散于有机溶剂中，制得B 体系；

（3）将乙基纤维素或羧甲基纤维素溶于有机溶剂中，制得C 体系；

（4）将所述A 体系、B 体系和C 体系混合，通过搅拌、超声分散、研磨处理，制得均匀分散浆料D，采用刮涂法或丝网印刷法将所述浆料D 涂覆于导电基底表面，表面涂覆有浆料D 的导电基底经高温烧结，制得染料敏化太阳能电池对电极；

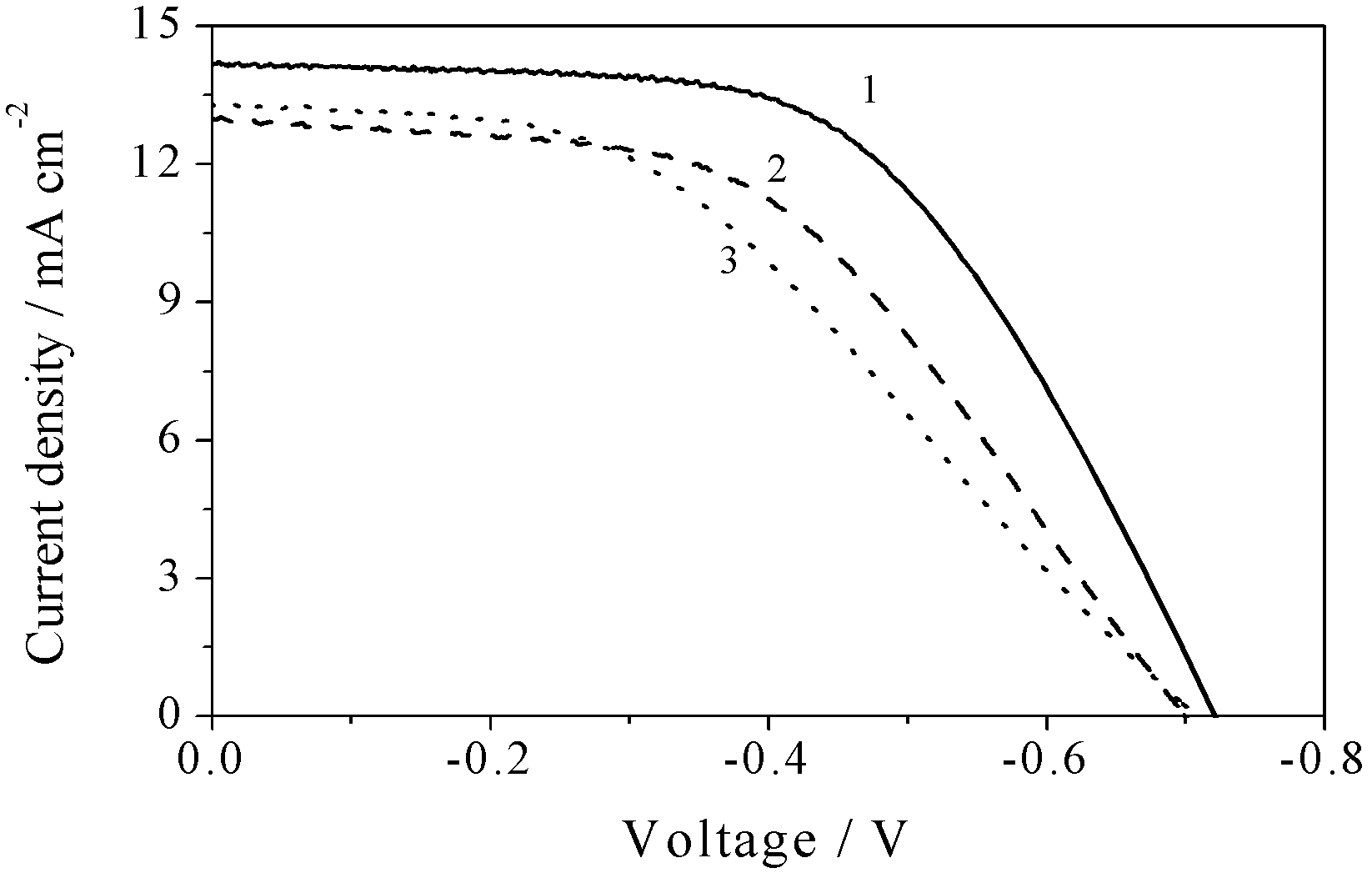

所述A 体系的浓度为0.2～1.0g/ml；所述B 体系中TiO2 纳米晶颗粒、ZnO 纳米晶颗粒、SnO2 纳米晶颗粒、碳纳米颗粒或碳纳米管的浓度为0.015～0.12g/ml；所述C 体系的浓度为0.1～0.5g/ml；A 体系、B 体系和C 体系混合时的体积比为：A 体系体积:B 体系体积:C 体系体积=（1～3）:（1～3）:1。
