1.一种锆钛酸钡钙陶瓷,其特征在于锆钛酸钡钙陶瓷的化学组成通式为:Ba1-xLaxCa0.07
5(Zr0.9Ti0.1)1-x/4O3,其中0.01≤x≤0.1;
所述锆钛酸钡钙陶瓷的制备方法具体步骤为:
(1)将分析纯的碳酸钡、碳酸钙、氧化锆、氧化钛和氧化镧按化学计量比Ba1-xLaxCa0.075(Zr0.9Ti0.1)1-x/4O3进行配料,其中0.01≤x≤0.1;
(2)将步骤(1)配制好的原料放到球磨罐中,加入氧化锆球和无水乙醇,所加的氧化锆球质量为原料总质量的2~8倍,采用湿磨法进行球磨混合4~24小时,转速为200~450转/分钟;取出置于烘箱中在80℃~140℃条件下烘干;烘干的粉体放入坩埚中,经以1~5℃/min的升温速率升至1000~1200℃,保温1~8小时;
(3)将步骤(2)所得的煅烧粉体放入球磨罐中,加入氧化锆球和无水乙醇,所加的氧化锆球质量为煅烧粉体总质量的2~8倍,采用湿磨法进行球磨混合4~24小时,转速为200~450转/分钟得浆料;
(4)将步骤(3)所得的浆料烘干,过筛40~120目筛网得到粉体,然后加入质量百分比浓度为3~9%的聚乙烯醇溶液进行造粒,所加聚乙烯醇溶液的质量为粉体质量的5~25%;造好的粉体颗粒在200~400MPa压力下压制成型,然后把成型的生坯以1~2℃/min升温至

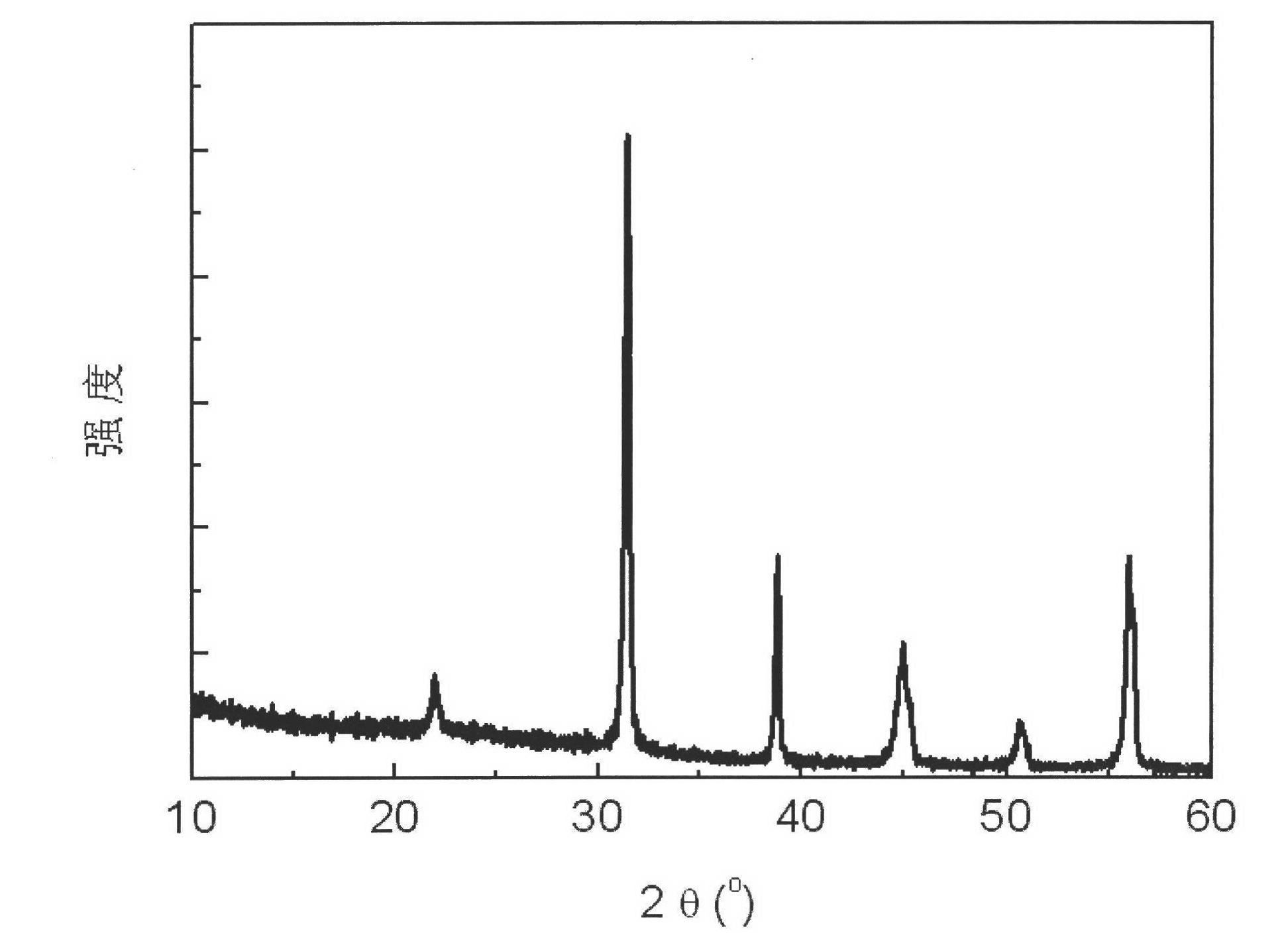

550~650℃进行排胶,以3~5℃/min升温至1200℃~1400℃下烧结,保温2~8小时,即可得到锆钛酸钡钙陶瓷。
