1.一种析出β-NaGdF4纳米晶的稀土离子掺杂微晶玻璃，其特征是：按摩尔百分含量计，由以下组分组成：SiO2：65–70%，B2O3：5–10%，Na2O：5–10%，NaF：5–10%，

GdF3：5–10%，YbF3和ReF3：0. 5–5%，

3+ 3+ 3+

其中Re为Er 、Tm 、Ho 中的任一种或任几种。

2.根据权利要求1所述的稀土离子掺杂微晶玻璃的制备方法，其特征是：所述Re为

3+ 3+

Er 和Tm 。

3.根据权利要求1所述的稀土离子掺杂微晶玻璃的制备方法，其特征是：所述Re为

3+ 3+

Tm 和Ho 。

4.根据权利要求1所述的稀土离子掺杂微晶玻璃的制备方法，其特征是：所述Re为

3+

Er 。

5.根据权利要求1所述的稀土离子掺杂微晶玻璃的制备方法，其特征是：所述Re为

3+

Tm 。

6.根据权利要求1所述的稀土离子掺杂微晶玻璃的制备方法，其特征是：所述Re为

3+

Ho 。

7.一种权利要求1所述的稀土离子掺杂微晶玻璃的制备方法，其特征在于包括以下步骤：（1）称取各种原料并进行充分混合，所述原料按摩尔百分含量计，分别为SiO2：65–70%，B2O3：5–10%

Na2CO3 或Na2O：5–10%，NaF：5–10%，

GdF3：5–10%，YbF3和ReF3：0. 5–5%，

3+ 3+ 3+

其中Re为Er 、Tm 、Ho 中的任一种或任几种；

o

（2）将步骤（1）得到的混合物在1450–1550C下熔化并保温0.5–2小时得到玻璃熔体，（3）将玻璃熔体倒入模具中进行退火处理，得到前驱玻璃；

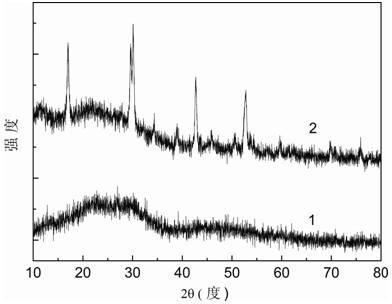

（4）对前驱玻璃进行差热曲线分析得到前驱玻璃的第一析晶温度，并在所述第一析晶温度或其附近进行热处理0.5–12小时，后降至室温，得到透明的析出β-NaGdF4纳米晶的稀土离子掺杂微晶玻璃。
