1.一种钼氮共掺杂TiO2颗粒的制备方法，其特征在于该方法的具体步骤是：步骤(1).将浓氢氟酸和浓硝酸按照体积比1:1～4混合成前驱液，将TiN和MoO3加入前驱液，置于水热反应釜中进行水热反应，水热反应温度为150～200 ℃，恒温时间为15～

30小时；每升前驱液加入100～300克TiN、2～10克MoO3；

步骤(2).将水热反应后的固液混合物进行固液离心分离，倒出液态产物，将固态产物取出，用去离子水洗涤2～5次后在60～90℃下烘干6～10小时；

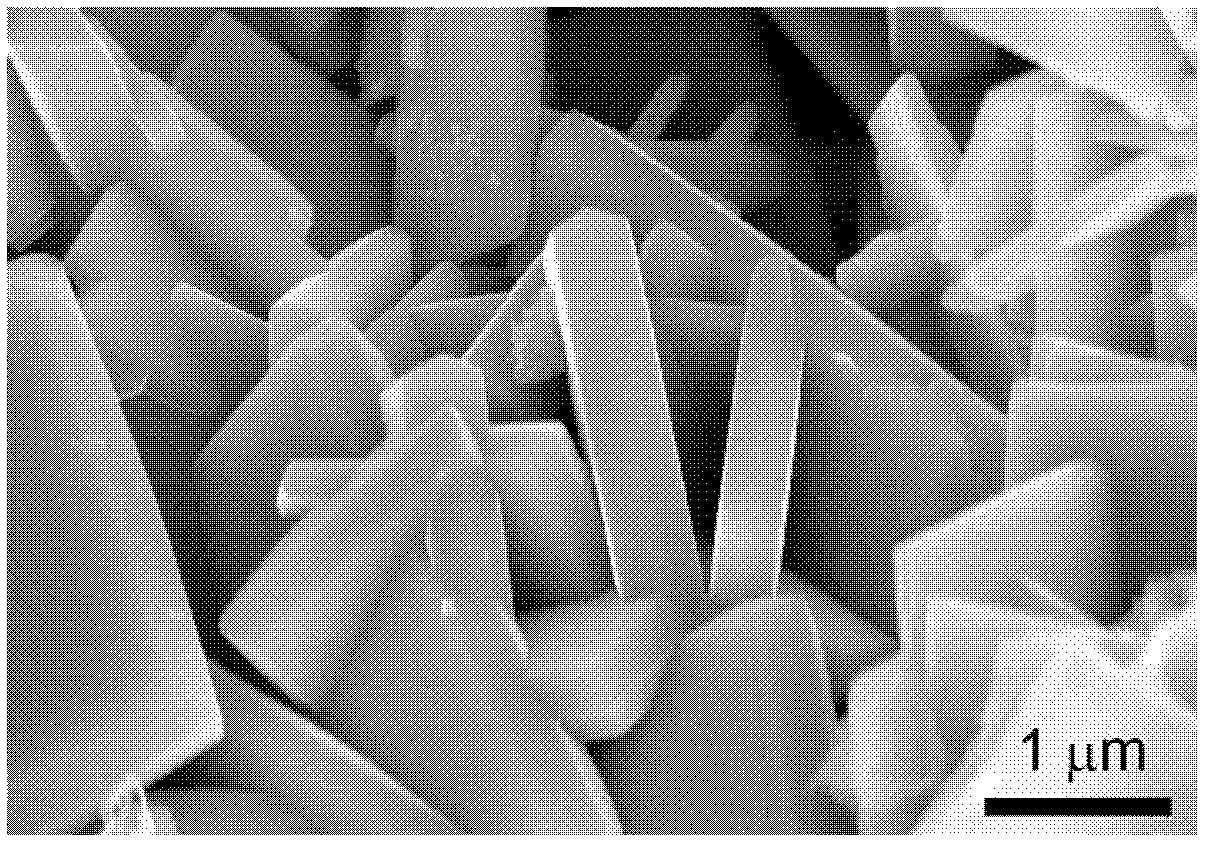

步骤(3).将烘干后产物研磨成粉末，得到同时具有钼氮共掺杂和(001)晶面暴露TiO2颗粒。

2.同时具有钼氮共掺杂和(001)晶面暴露TiO2颗粒作为光催化剂用于空气或水的净化。
