专利号: 2012100025315
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

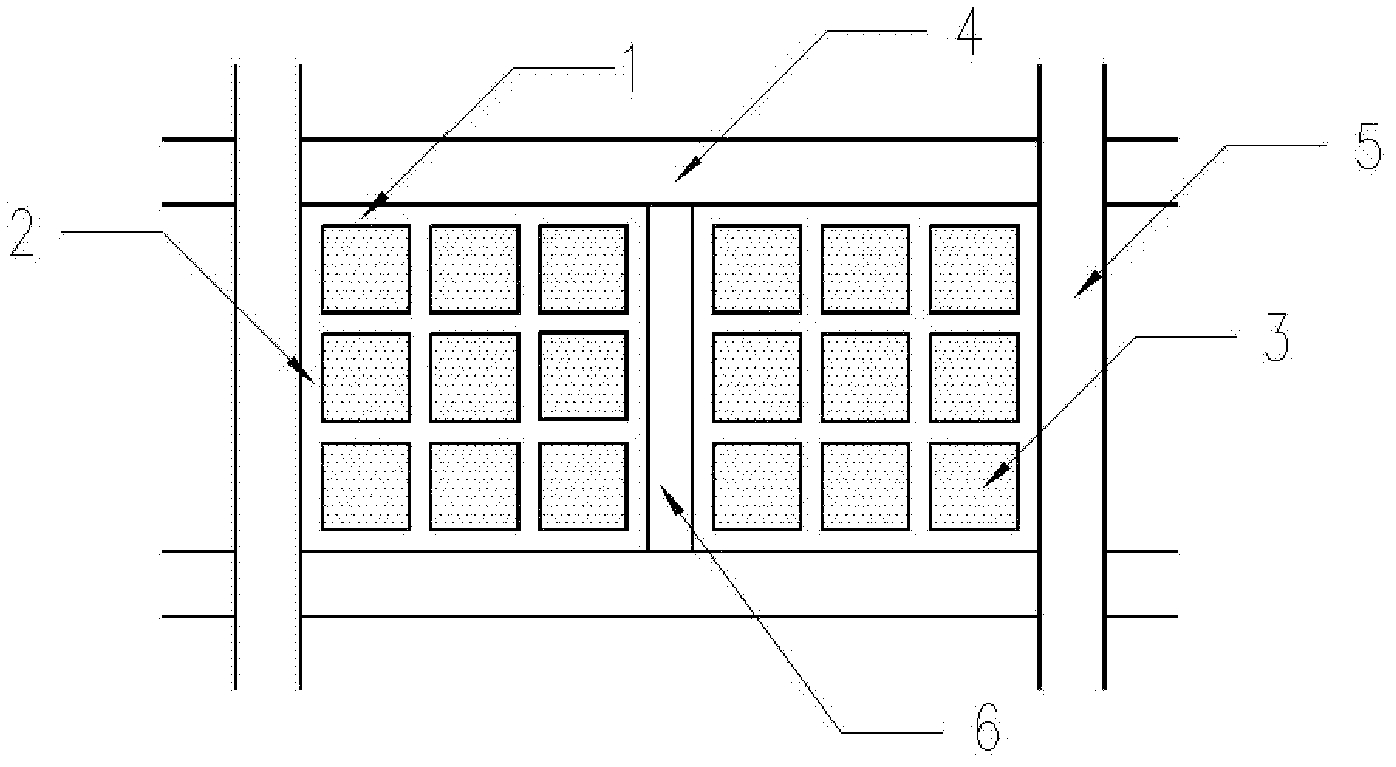

1.一种密肋复合钢板剪力墙,其特征在于,包括多个肋梁(1)和肋柱(2),所述多个肋梁(1)和肋柱(2)构成矩形框格结构,所述各框格内均设置有内嵌钢板(3);

所述各内嵌钢板(3)为均匀开有多个竖缝(10)的矩形板,所述各竖缝(10)的缝宽为

1mm~2mm,或者,所述各内嵌钢板(3)为均匀开有多个圆形孔(11)的矩形板,所述圆形孔(11)共5排23个,且孔径为20mm~40mm,或者,所述各内嵌钢板(3)为条形板,所述条形板的宽度为框格宽度的1/3~1/2,或者,所述各内嵌钢板(3)为X形板,所述X形板的四边为1/4~1/2圆弧;

所述多个肋梁(1)和肋柱(2)均由钢筋混凝土、型钢混凝土或全钢制成;所述多个内嵌钢板(3)均为普通低碳钢Q235、高强度钢Q345、高强度钢Q390、高强度钢Q420、低屈服点钢或低屈服强度铝,该低屈服点钢的屈服强度为100MPa、160MPa或225MPa。

2.按照权利要求1所述的密肋复合钢板剪力墙,其特征在于,所述矩形框格结构为四肋柱四肋梁结构、三肋柱四肋梁结构或五肋柱四肋梁结构,且墙板厚度为200mm~300mm,所述框格尺寸为500mm~1000mm,所述各肋梁(1)和肋柱(2)的高度尺寸为100mm~

200mm,所述各内嵌钢板(3)的宽厚比不大于250;所述四肋柱四肋梁结构墙板的长度尺寸为2.0m~3.6m,所述三肋柱四肋梁结构墙板的长度尺寸为1.3m~2.2m,所述五肋柱四肋梁结构墙板的长度尺寸为2.5m~4.5m.,该三种墙板的高度尺寸均为2.5m~3.6m。

3.按照权利要求1或2所述的密肋复合钢板剪力墙,其特征在于,所述开有多个竖缝(10)的矩形板的上下两边或者四个周边均焊接或通过高强螺栓栓接在连接钢板(7)上,或者,所述开有多个圆形孔(11)的矩形板的上下两边或者四个周边均焊接或通过高强螺栓栓接在连接钢板(7)上,或者,所述条形板的上下两边焊接或通过高强螺栓栓接在连接钢板(7)上;

所述对应的肋梁(1)或肋柱(2)上均设置有预埋铁件(9),所述各连接钢板(7)焊接或通过高强螺栓栓接在对应的预埋铁件(9)上;或者,所述对应的肋梁(1)或肋柱(2)上预留有栓孔,所述各连接钢板(7)通过高强穿心螺栓连接在对应的肋梁(1)或肋柱(2)上。

4.按照权利要求1或2所述的密肋复合钢板剪力墙,其特征在于,所述各X形板的四个端脚均焊接或通过高强螺栓栓接连接钢板(7)上,所述对应的肋梁(1)和肋柱(2)的节点上均设置有预埋铁件(9),所述各连接钢板(7)焊接或通过高强螺栓栓接在对应的预埋铁件(9)上。
