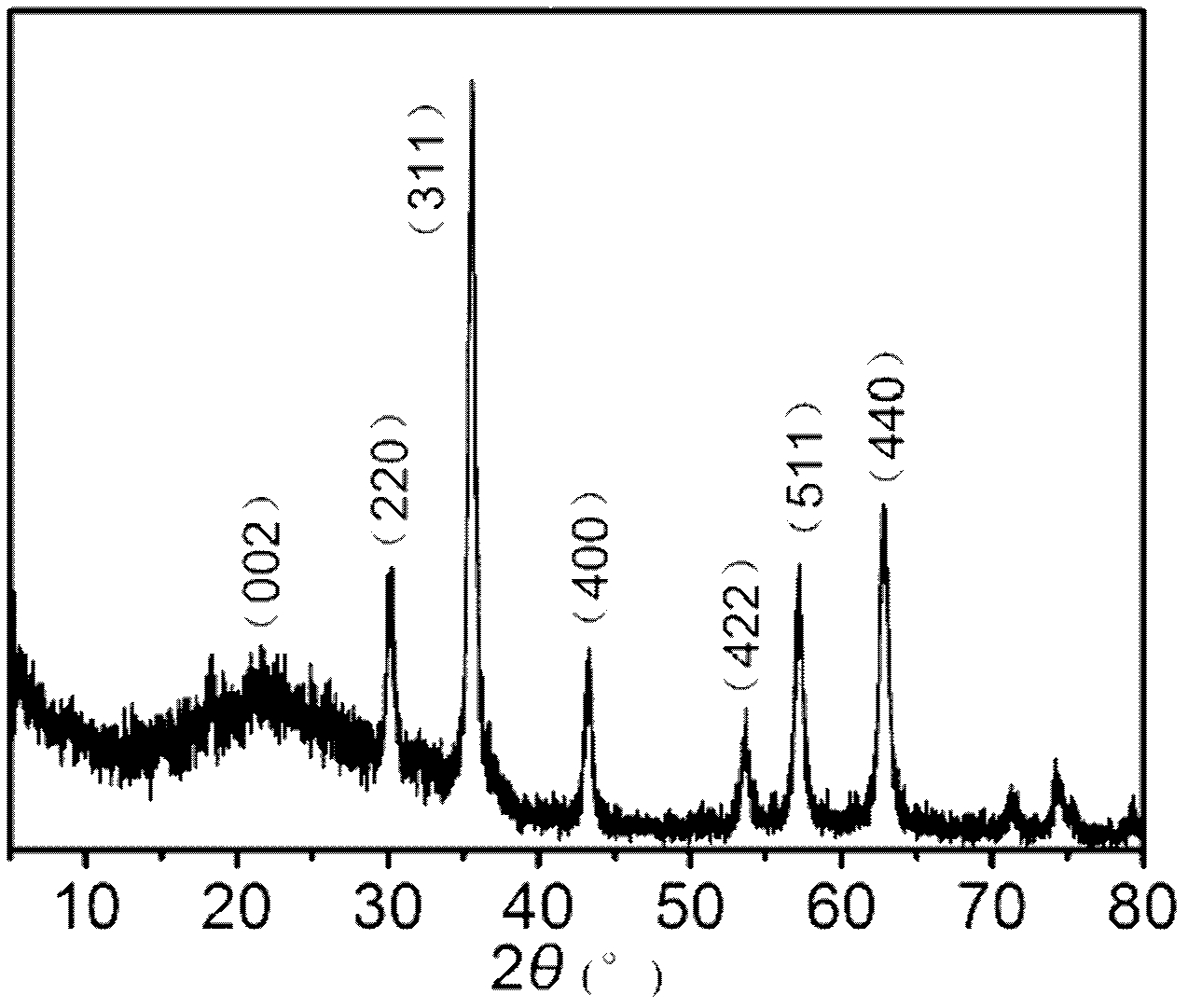

1.一种磁性纳米四氧化三铁-石墨烯复合催化剂的制备方法，包括以下步骤：

1)将氧化石墨在乙醇和水体系中超声分散；

2)将水溶性三价铁盐和二价铁盐分别在乙醇中搅拌；

3)将1)所得体系和2)所得体系混合搅拌；

4)加热3)的反应体系至50～90℃后，加入氨水调节pH为9～11进行反应；

5)将4)的产物进行磁分离，用去离子水洗涤，干燥后获得磁性纳米四氧化三铁-石墨烯复合催化剂。

2.根据权利要求1所述的磁性纳米四氧化三铁-石墨烯复合催化剂的制备方法，其特征在于：在整个反应体系中四氧化三铁和石墨烯的质量比为1～20∶1。

3.根据权利要求1所述的磁性纳米四氧化三铁-石墨烯复合催化剂的制备方法，其特征在于：1)中乙醇和水的体积比为0.1～10∶1，其中氧化石墨与溶剂的质量比为

1∶100～10000，超声分散时间为0.5～24h。

4.根据权利要求1所述的磁性纳米四氧化三铁-石墨烯复合催化剂的制备方法，其特

3+

征在于：2)中三价铁盐和二价铁盐为铁的氯化物、硝酸盐或硫酸盐等水溶性盐，其中Fe 和

2+

Fe 的摩尔比为1∶0.5～1.8。

5.根据权利要求1所述的磁性纳米四氧化三铁-石墨烯复合催化剂的制备方法，其特征在于：在整个反应体系中乙醇和水的体积比为1～10∶1。
