专利号: 2012100323460
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

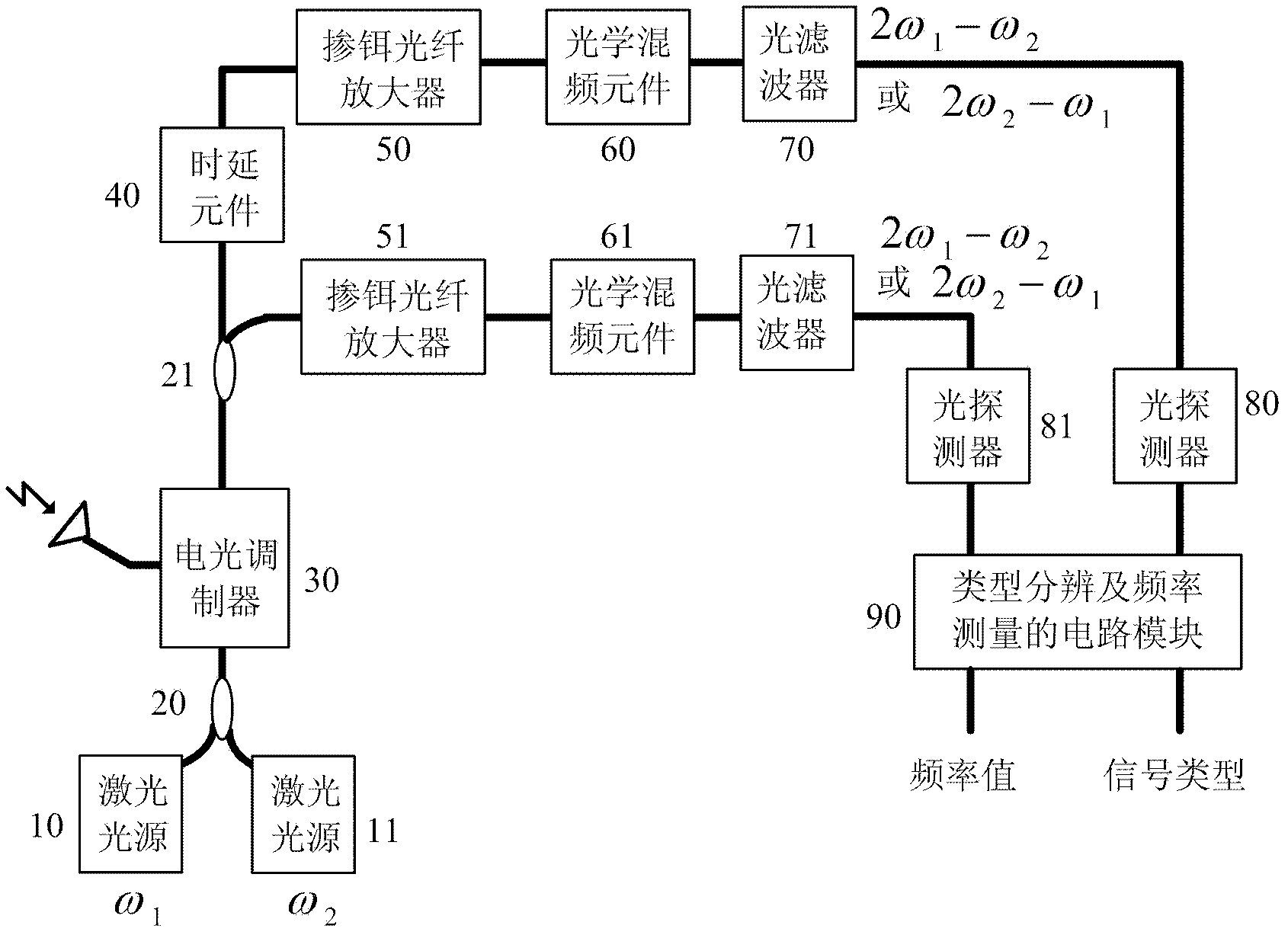

1.一种基于光子技术的微波信号类型和频率检测方法,同时检测出待测微波信号的类型和载波频率,其特征在于,待测微波信号可为脉冲型微波信号或连续型微波信号;所述的待测微波信号加载到两个不同波长的连续激光信号上,然后分成含有相对时延的时延支路和不含相对时延的参考支路;在所述的时延支路,先在两个光信号之间引入相对时延,经光学混频后,选取斯托克斯光或者反斯托克斯光进行探测;在所述的参考支路,两个光信号直接进行光学混频,选取斯托克斯光或者反斯托克斯光进行探测;然后所述的时延支路、参考支路的输出经光电转换后进行电路处理,得到标识信号类型和表征载波频率的两个输出;

在所述的时延支路、参考支路中利用光滤波器完成斯托克光和反斯托克斯光的选取,然后以低速光探测器实施光电转换:对应于连续型微波信号获得直流分量输出;对应于脉冲型微波信号获得直流分量和低频交流分量输出。

2.根据权利要求1所述之一种基于光子技术的微波信号类型和频率检测方法,其特征在于,在所述低速光探测器之后的电路处理中:无论是连续型还是脉冲型微波信号,直流分量被提取出来做除法运算,鉴别出与频率相关的相位,获得载波频率值;低频交流分量被提取出来做除法运算,获得信号类型的标识:连续型信号时为低电平或者“0”,脉冲型信号时为高电平或者“1”。
