1.一种碳酸氧铋光催化剂，为碳酸氧铋纳米片或由碳酸氧铋纳米片形成的微球。

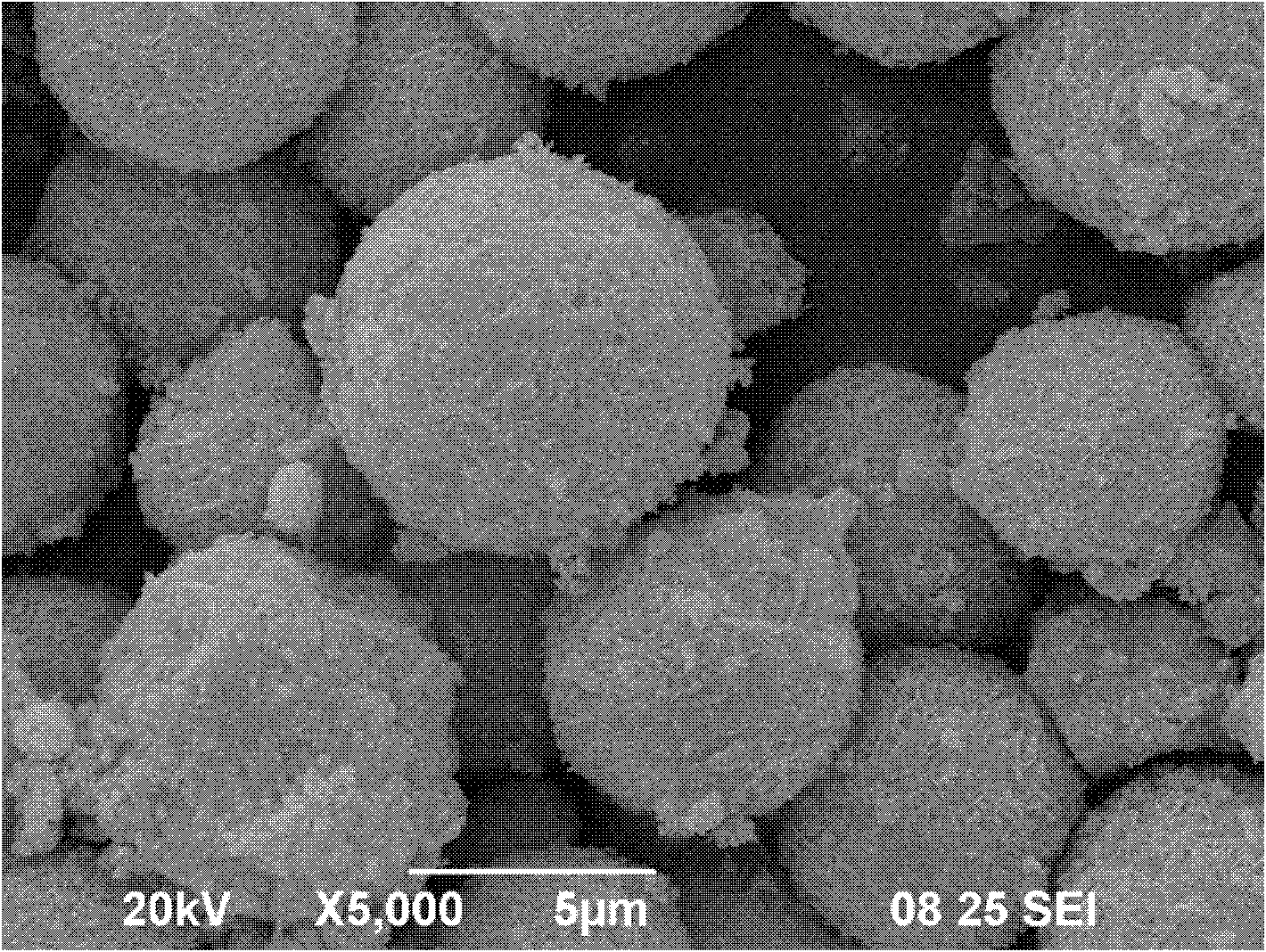

2.根据权利要求1所述的碳酸氧铋光催化剂，其特征在于，所述由碳酸氧铋纳米片形成的微球为由碳酸氧铋纳米片形成的层状微球。

3.一种碳酸氧铋光催化剂的制备方法，包括以下步骤：将铋源和可溶性碳酸盐在水溶液中进行水热反应，得到碳酸氧铋光催化剂；

所述铋源为柠檬酸铋或柠檬酸铋氨。

4.根据权利要求3所述的制备方法，其特征在于，所述可溶性碳酸盐为碳酸钠、碳酸氢钠、碳酸钾或碳酸氢钾。

5.根据权利要求3所述的制备方法，其特征在于，所述铋源与所述可溶性碳酸盐的摩尔比为1∶(0.1～40)。

6.根据权利要求5所述的制备方法，其特征在于，所述铋源与所述可溶性碳酸盐的摩尔比为1∶(1～30)。

7.根据权利要求3所述的制备方法，其特征在于，所述水溶液中所述铋源的摩尔浓度为0.001mol/L～1.0mol/L。

8.根据权利要求3所述的制备方法，其特征在于，所述水热反应的温度为120℃～

250℃。

9.根据权利要求3所述的制备方法，其特征在于，所述水热反应的时间为3小时～100小时。

10.根据权利要求3所述的制备方法，其特征在于，所述水热反应的填充度为10％～

90％。
