专利号: 2012100492948
申请人: 张家港市九鼎机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

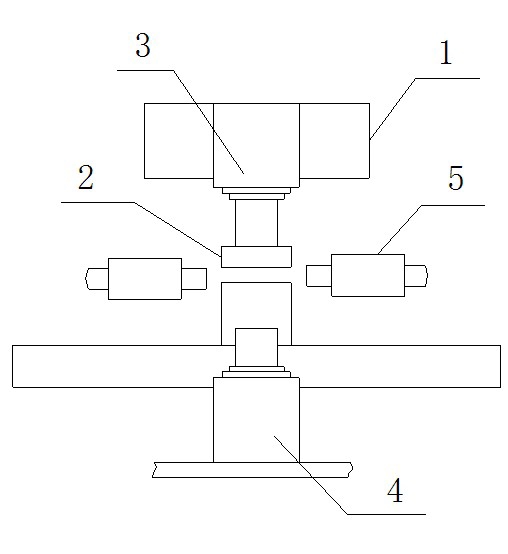

1.一种闭塞式多向锻造装置,包括机架、用于成型产品的模具、以及固定设置于所述机架上并作用于所述模具上的液压传动装置;其特征在于,所述液压传动装置包括设置于所述模具上方的主油缸、设置于所述模具下方用于下料的顶料油缸、以及用于侧向挤压成型工件的侧向挤压油缸,所述侧向挤压油缸为至少2个,所述侧向挤压油缸后端设置有能够沿所述侧向挤压油缸内壁移动的活动元件;

所述机架包括用于支撑固定所述侧向挤压油缸的支架,以及绕接于所述各活动元件的外侧并依次将所述多个活动元件固定连接的紧固件,所述紧固件为密闭环形结构。

2.根据权利要求1所述的闭塞式多向锻造装置,其特征在于,所述支架与所述侧向挤压油缸的侧壁固定连接。

3.根据权利要求2所述的闭塞式多向锻造装置,其特征在于,所述活动元件为一端伸入所述侧向挤压油缸内侧一端伸出所述侧向挤压油缸外与所述紧固件固定连接的后盖。

4.根据权利要求2所述的闭塞式多向锻造装置,其特征在于,所述活动元件为设置于所述侧向挤压油缸内侧的下活塞,所述下活塞上设置有连接杆,所述连接杆伸出所述侧向挤压油缸外侧与所述紧固件固定。

5.根据权利要求1-4任一项所述的闭塞式多向锻造装置,其特征在于,所述紧固件为一体成型的环形支架。

6.根据权利要求1-4任一项所述的闭塞式多向锻造装置,其特征在于,所述紧固件为多边形框架,或为缠绕成型的钢带或钢丝绳,或为外部缠绕有钢带或钢丝绳的多边形框架,所述紧固件内接于所述活动元件。
