专利号: 201210054700X
申请人: 聚日(苏州)科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

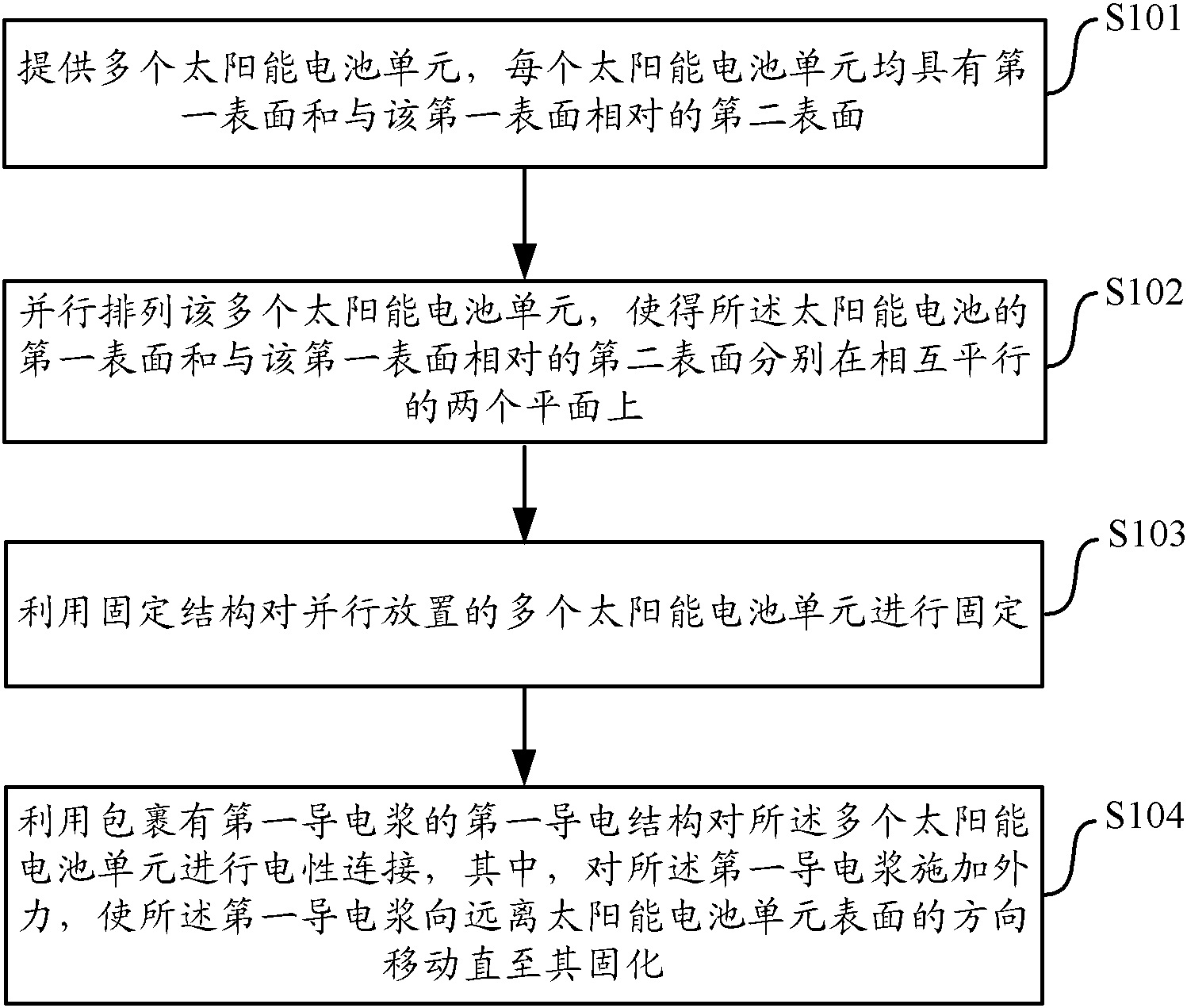

1.一种电连接太阳能电池片的方法,包括:

a)提供多个太阳能电池片,每个太阳能电池片均具有第一表面(100a)和与该第一表面(100a)相对的第二表面(100b);

b)并行排列该多个太阳能电池片,使得所述太阳能电池的第一表面(100a)和与该第一表面(100a)相对的第二表面(100b)分别在相互平行的两个平面上;

c)利用固定结构对并行排列的多个太阳能电池片进行固定;

d)利用包裹有第一导电胶(310)的第一导电结构(300)对所述多个太阳能电池片进行电性连接,其中,对所述第一导电胶(310)施加外力,使所述第一导电胶(310)向远离太阳能电池片表面的方向移动直至其固化。

2.根据权利要求1所述的方法,其中,所述太阳能电池片的侧面具有绝缘侧墙。

3.根据权利要求1或2所述的方法,其中,所述太阳能电池片的第一表面(100a)和第二表面(100b)具有绝缘层。

4.根据权利要求1或2所述的方法,其中,在所述步骤d)之后还包括:e)利用包裹有第二导电胶(410)的第二导电结构(400)从另外一侧对所述多个太阳能电池片进行电性连接,其中,对所述第二导电胶(410)施加外力,使所述第二导电胶(410)向远离太阳能电池片表面的方向移动直至其固化。

5.根据权利要求1或2所述的方法,其中,所述固定结构(200)为一根或者多根胶带。

6.根据权利要求1或2所述的方法,其中,利用包裹有第一导电胶的第一导电结构对所述多个太阳能电池片进行电性连接的步骤包括:将至少两根第一定位带(210)粘贴在所述多个太阳能电池的第一表面(100a),所述第一定位带(210)之间存在间隙,该间隙为预留出的第一导电结构(300)的连接位置,其中,该间隙的宽度小于包裹了第一导电胶(310)的第一导电结构(300)的宽度;

将包裹有第一导电胶(310)的第一导电结构(300)粘合至预留的所述连接位置。

7.根据权利要求6所述的方法,其中,所述第一定位带(210)为UV胶带、PI胶带中的一种或其任意组合。

8.根据权利要求6所述的方法,其中,对所述第一导电胶施加外力,使所述第一导电胶向远离太阳能电池片表面的方向移动直至其固化的步骤包括:水平放置所述多个太阳能电池片,并令所述包裹有第一导电胶(310)的第一导电结构(300)悬空,其中,所述太阳能电池片的第一表面(100a)朝下;

从所述太阳能电池第二表面(100b)的上方,向所述第一导电胶(310)施加气流,使所述第一导电胶(310)向下流动直至固化。

9.根据权利要求4所述的方法,其中,在利用包裹有第二导电胶的第二导电结构从另外一侧对所述多个太阳能电池片进行电性连接的步骤包括:将至少两根第二定位带(220)粘贴在所述多个太阳能电池的第二表面(100b),所述第二定位带(220)之间存在间隙,该间隙为预留出的第二导电结构(400)的连接位置,其中,该间隙的宽度小于包裹了第二导电胶(410)的第二导电结构(400)的宽度;

将包裹有第二导电胶(410)的第二导电结构(400)粘合至预留的所述连接位置。

10.根据权利要求9所述的方法,其中,所述第二定位带(220)为UV胶带、PI胶带中的一种或其任意组合。

11.根据权利要求4所述的方法,其中,对所述第二导电胶施加外力,使所述第二导电胶向远离太阳能电池片表面的方向移动直至其固化的步骤包括:水平放置所述多个太阳能电池片,并令所述包裹有第二导电胶(410)的第二导电结构(400)悬空,其中,所述太阳能电池片的第二表面(100b)朝下;

从所述太阳能电池第一表面(100a)的上方,向所述第二导电胶(410)施加气流,使所述第二导电胶(410)向下流动直至固化。

12.根据权利要求4所述的方法,其中,在所述步骤e)之后还包括:f)去除所述固定结构(200)。

13.根据权利要求4所述的方法,其中,在所述步骤e)之后还包括:g)在至少一个所述太阳能电池片的第一表面(100a)和/或第二表面(100b)上,利用导电条(500)将所述第一导电结构(300)和/或第二导电结构(400)电性连接。

14.根据权利要求1或2所述的方法,其中,所述太阳能电池片的形状为条状、片状或者弧状。

15.一种太阳能电池组件,包括:

多个间隔开且并行排列的太阳能电池片,其中,所述太阳能电池片具有第一表面(100a)和与该第一表面(100a)相对的第二表面(100b),所述太阳能电池的第一表面(100a)和与该第一表面(100a)相对的第二表面(100b)分别在相互平行的两个平面上;

至少一个包裹了导电胶的导电结构,将所述太阳电池片从第一表面(100a)和/或第二表面(100b)进行电性连接,其特征在于:包裹所述导电结构的导电胶在太阳能电池片之上的部分的厚度,薄于在太阳能电池片之间的缝隙处的部分的厚度。

16.根据权利要求15所述的太阳能电池组件,其中,所述太阳能电池片的侧面具有绝缘侧墙。

17.根据权利要求15或16所述的太阳能电池组件,其中,所述太阳能电池片的第一表面(100a)和第二表面(100b)具有绝缘层。

18.根据权利要求15或16所述的太阳能电池组件,其中,所述太阳能电池片的形状为条状、片状或者弧状。

19.根据权利要求15或16所述的太阳能电池组件,其中:

在一个或者多个所述太阳能电池片的第一表面(100a)和/或第二表面(100b)存在导电条(500),电性连接至少一个导电结构。
