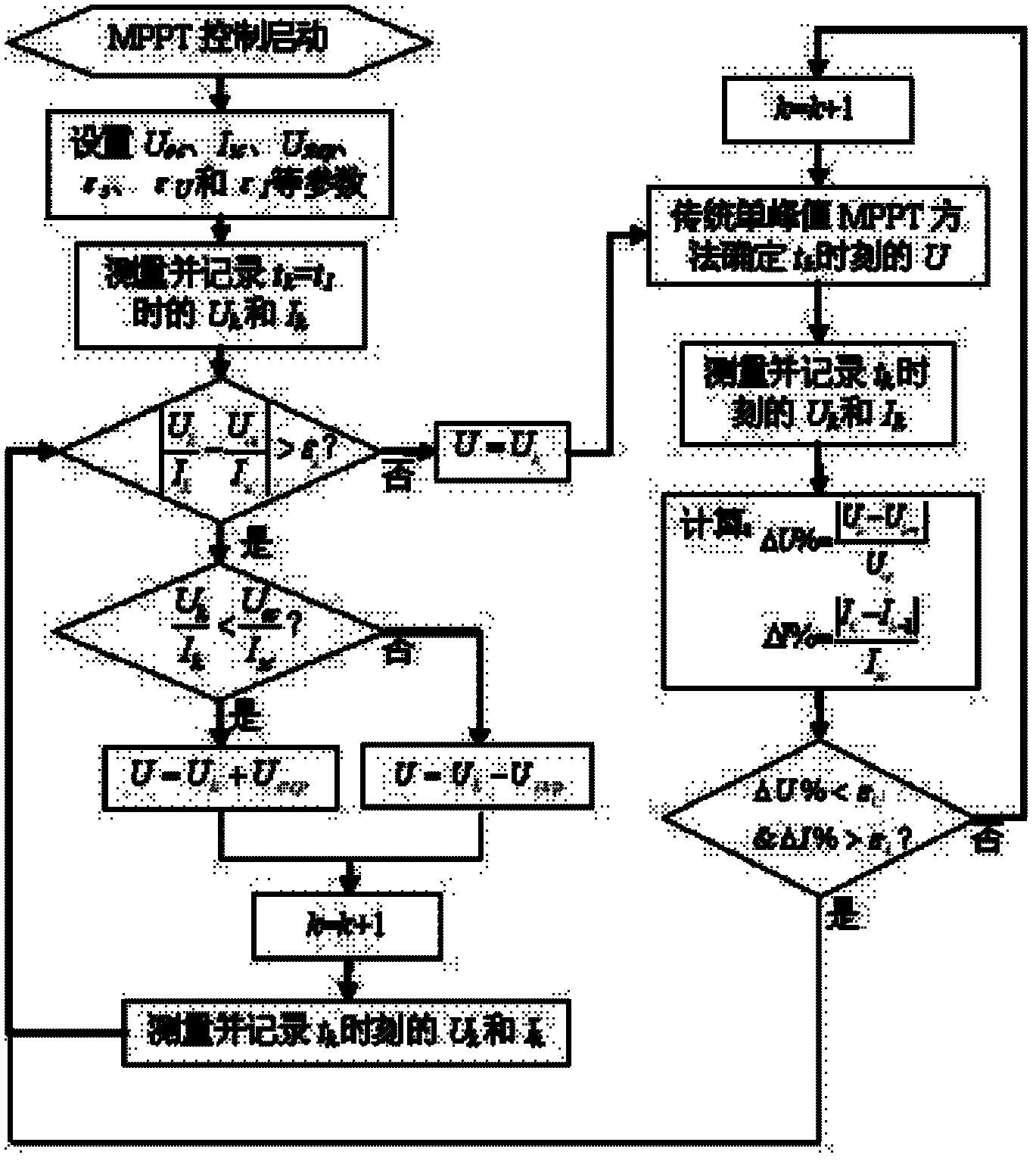

1.光伏阵列最大功率点跟踪控制方法,包括如下步骤:
1)光伏发电系统MPPT控制启动时,设置当前温度下对应的光伏阵列开路电压(Uoc)、短路电流(Isc)、迭代步长(Ustep)、判断阈值(εs、εU和εI)、初始电压(U0)、传统单峰值MPPT方法中的参数,令采样点计数k的初始值为1。
2)测量并记录初始时刻(t1时刻)光伏阵列的端电压Uk和输出电流Ik(k=1)。
3)计算光伏阵列I-U特性曲线上当前运行点(Uk,Ik)与坐标原点连线斜率的倒数(Uk/Ik),以及点(Isc,Uoc)与坐标原点连线斜率的倒数(Uoc/Isc),如果|Uk/Ik-Uoc/Isc|>εs,(εs为判断阈值),跳转步骤4);否则令光伏阵列的输出端电压参考值U=Uk,并跳转至步骤6)。
4)如果Uk/Ik<Uoc/Isc,则令光伏阵列的端电压参考值U=Uk+Ustep;否则U=Uk-Ustep。
Ustep为预设的迭代步长。
5)令k=k+1,测量并记录tk时刻的Uk和Ik。返回步骤3)。
6)令k=k+1,并采用传统MPPT方法(变步长P&O方法、电导增量法等)确定tk时刻光伏阵列端电压的参考值U。
7)测量并记录tk时刻的Uk和Ik。
8)以光伏阵列开路电压Uoc为基准,计算tk及tk-1时刻光伏阵列输出端电压Uk和Uk-1的相对偏差ΔU%,即:ΔU%=|Uk-Uk-1|/Uoc;以光伏阵列短路电流Isc为基准,计算tk及tk-1时刻光伏阵列输出电流Ik和Ik-1的相对偏差ΔI%,即:ΔI%=|Ik-Ik-1|/Isc。
9)如果满足ΔU%<εU并且ΔI%>εI,(εU和εI为判断阈值),说明光伏阵列的输出特性(I-U特性、P-U特性)发生了变化(可能由阴影、组件故障等原因引起),那么跳转至步骤3),否则返回步骤6)。
