1.一种同质增强型聚偏氟乙烯中空纤维膜的制备方法，该制备方法采用以下工艺：（1）制备增强体基膜；以熔融纺丝方法制备膜孔径0.2-5μm的聚偏氟乙烯中空纤维膜，并以该中空纤维膜作为同质增强型聚偏氟乙烯中空纤维膜的增强体基膜；

（2）制备聚偏氟乙烯铸膜液；聚偏氟乙烯铸膜液的质量分数组成为：

聚偏氟乙烯 6-20；

亲水性聚合物或亲水性无机粒子 0.6-2；

成孔剂 6-10；

溶剂 68-87.4，将上述各组分混合于70-90℃的水浴中，搅拌3-4小时溶解后，真空脱泡，即得到均匀的聚偏氟乙烯铸膜液；所述亲水性聚合物为聚丙烯腈或聚乙烯醇；亲水性无机粒子为亲水性二氧化硅；所述成孔剂为聚乙烯吡咯烷酮、聚乙二醇或吐温-80；所述溶剂为二甲基甲酰胺、二甲基乙酰胺或二甲基亚砜；

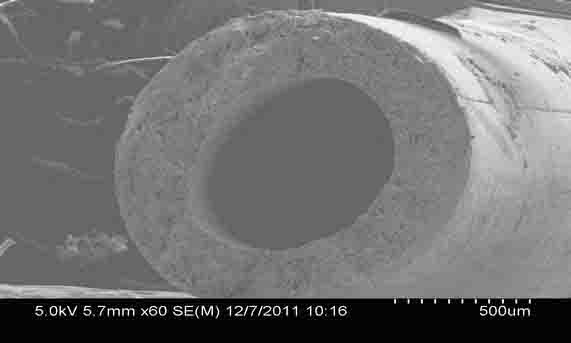

（3）制备同质增强型聚偏氟乙烯中空纤维膜；先将聚偏氟乙烯铸膜液通过纺丝喷丝头均匀涂覆于增强体基膜表面，然后把该基膜在导丝辊牵引下挤出纺丝成膜，再经5-20cm长的空气间隙，浸入超滤水凝固浴中凝固，即得到所述同质增强型聚偏氟乙烯中空纤维膜；所述牵引速度为5-25cm/min。

2.一种同质增强型聚偏氟乙烯中空纤维膜，该中空纤维膜根据权利要求1所述同质增强型聚偏氟乙烯中空纤维膜的制备方法制备而得。
