专利号: 2012100941326
申请人: 深圳光启智能光子技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

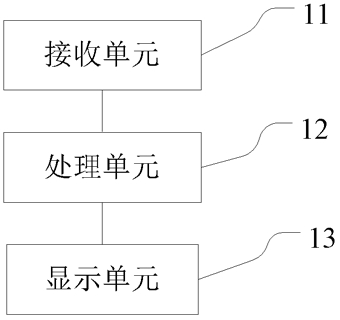

1.一种基于可见光通信的地图导航接收装置,其特征在于,包括外壳;置于外壳内、用于对接收的可见光信号进行光电转换,将转换得到的电压信号作为数字信号输出的接收单元;置于外壳内、用于对接收单元输出的数字信号进行解码,获得所在位置的地图信息的处理单元;所述地图信息包括用户所在场所楼层的布局信息;所述处理单元将提取的信息部分以曼彻斯特编码方式相对应的解码方式转换为二进制数据,从而还原出所在位置的地图信息;以及嵌于外壳外表面、用于对所述地图信息进行显示的显示单元;所述接收单元具体包括:用于探测可见光信号并将其转换成电流信号的光电探测器;用于将所述电流信号转成电压信号的对数放大器;用于计算所述电压信号伏值的平均值的运算放大器;以及用于对信号进行判别,小于或者等于伏值平均值的信号判定为0,高于平均值的信号判定1,作为数字信号输出的比较器。2.根据权利要求1所述的地图导航接收装置,其特征在于,所述显示单元还包括选择子单元,用于根据接收的触发信息,选择相应的地图信息进行显示。3.根据权利要求2所述的地图导航接收装置,其特征在于,所述显示单元为触摸屏液晶显示器。4.根据权利要求1所述的地图导航接收装置,其特征在于,所述地图导航接收装置还包括与处理单元连接的校验运算单元,用于对所述处理单元解码后的地图信息进行校验运算。5.根据权利要求1所述的地图导航接收装置,其特征在于,所述光电探测器为光电二极管。6.根据权利要求1所述的地图导航接收装置,其特征在于,所述地图导航接收装置还包括与接收单元、处理单元、以及显示单元连接的电源。7.根据权利要求6所述的地图导航接收装置,其特征在于,所述电源为钮扣电池、充电电池或者蓄电池。8.根据权利要求6所述的地图导航接收装置,其特征在于,所述地图导航接收装置还包括与所述电源连接的按键,用于控制所述电源的关断。9.根据权利要求1所述的地图导航接收装置,其特征在于,所述外壳的外表面具有挂钩。
