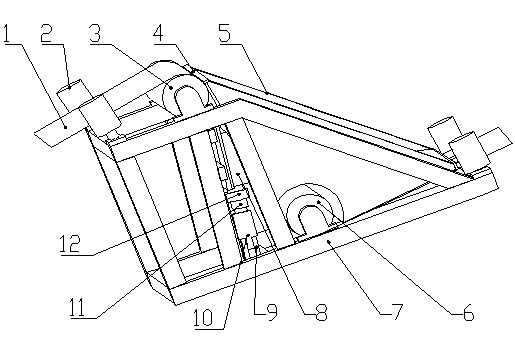

1.一种微动力液压触发式全断面断带保护装置，其特征在于：它包括沿上运坡道方向

安置在上行皮带（1）上的机架（7），机架（7）上部设有上改向滚筒（3），机架（7）下部设有下改向滚筒（6），下改向滚筒（6）轴线位置位于上改向滚筒（3）轴线位置之前，经上改向滚筒（3）和下改向滚筒（6）改向的上行皮带（1）向下折弯的高度差为0.5,m，上、下改向滚筒（3、

6）之间的上行皮带（1）的上方设有物料滑道（5），物料滑道（5）固定在机架（7）上，机架（7）上设有平梁（7-7），平梁（7-7）上装有滑槽（9），滑槽（9）内设有楔块（8），楔块（8）的下部设有液压缸（10），机架（7）的一侧设有与液压缸（10）相连的液压系统；机架（7）的上下两侧分别设有防止皮带（1）跑偏的止偏轮（2）；所述的机架（7）包括上部横梁（7-1）、上部纵梁（7-2）、斜柱（7-3）、下部横梁（7-4）、下部纵梁（7-5）、立梁（7-6）、平梁（7-7）、中梁（7-8），其中，上部横梁（7-1）与上部纵梁（7-2）相连，下部横梁（7-4）与下部纵梁（7-5）相连，上部横梁（7-1）与下部横梁（7-4）的后部设有后立柱，前部设有斜柱（7-3），上部纵梁（7-2）与下部纵梁（7-5）之间设有立梁（7-6），上部纵梁（7-2）的下方设有经中梁（7-8）固定的平梁（7-7）；所述的楔块（8）包括楔形框架（8-1），楔形框架（8-1）的侧面嵌装有与皮带（1）相平行的橡胶块（8-2），橡胶块（8-2）与皮带（1）之间留有间隙，楔形框架（8-1）的斜面两侧分别设有翼板（8-4），楔形框架（8-1）的底面设有尾杆（8-3）。

2.根据权利要求1所述的上运带式输送机用楔块式全断面断带保护装置，其特征在

于：所述物料滑道（5）的上下部分别设有皮带清扫刷（4）。

3.根据权利要求1或2所述的上运带式输送机用楔块式全断面断带保护装置，其特征

在于：物料滑道（5）的下端面与经下改向滚筒（6）绕出的皮带（1）之间留有9－11mm的间隙。

4.根据权利要求1所述的上运带式输送机用楔块式全断面断带保护装置，其特征在

于：所述橡胶块（8-2）与皮带（1）之间的间隙为9－11mm。

5.根据权利要求1所述的上运带式输送机用楔块式全断面断带保护装置，其特征在

于：所述的液压系统包括油箱（13）、手动泵（16）、储能器（18）、与液压缸（10）相连的三位四通控制阀（19），其中手动泵（16）经管路分别与油箱（13）和三位四通控制阀（19）相连通，相连通的管路上分别设有一单向阀（15），储能器（18）连接在手动泵（16）与三位四通控制阀（19）相连通的管路上，储能器（18）上设有压力表（17）。
