专利号: 2012101111110
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种MEMS红外光源阵列主动式光电标识方法,其特征在于:该方法是采用如下步骤实现的:

a.制作红外光源阵列模块:选取基座(1)和若干个MEMS红外光源(2),并将各个MEMS红外光源(2)排布于基座(1)表面形成红外光源阵列;由基座(1)和各个MEMS红外光源(2)共同构成红外光源阵列模块;

b.点辐射源信标探测:采用FPGA、驱动电源、红外光源阵列模块构成主动式点光源光电标识系统,并将主动式点光源光电标识系统安装于信标上;驱动电源为红外光源阵列模块中的各个MEMS红外光源(2)提供驱动电压;FPGA控制驱动电源输出的驱动电压,以此控制各个MEMS红外光源(2)进行辐射,并设置MEMS红外光源(2)的排布间距,以适应红外探测器的空间分辨尺寸,使得红外光源阵列模块的辐射信号呈现为单点红外光斑信号;然后采用红外探测器观瞄得到单点红外光斑信号,以此验证信标的存在并获取信标标识信息;

c.扩展辐射源点阵图形识别:采用FPGA、驱动电源、红外光源阵列模块、光源阵列编码图形模块构成主动式扩展源光电标识系统,并将主动式扩展源光电标识系统安装于信标上;驱动电源为红外光源阵列模块中的各个MEMS红外光源(2)提供驱动电压;FPGA一方面控制驱动电源输出的驱动电压,另一方面控制光源阵列编码图形模块输出的编码图形实现变换,以此控制各个MEMS红外光源(2)进行辐射,使得红外光源阵列模块的辐射信号呈现为循环切换的点阵图形信号;然后采用红外探测器在可分辨距离范围内观瞄得到循环切换的点阵图形信号,并采用图像处理系统对观瞄得到的循环切换的点阵图形信号进行解调,以此验证信标的存在并获取大量信标标识信息。

2.根据权利要求1所述的MEMS红外光源阵列主动式光电标识方法,其特征在于:所述步骤b中,FPGA通过编程输出频率和占空比可调的脉冲方波来控制驱动电源输出的驱动电压;所述步骤c中,FPGA一方面通过编程输出频率和占空比可调的脉冲方波来控制驱动电源输出的驱动电压,另一方面通过控制光源调制频率来控制光源阵列编码图形模块输出的编码图形实现变换。

3.根据权利要求1或2所述的MEMS红外光源阵列主动式光电标识方法,其特征在于:

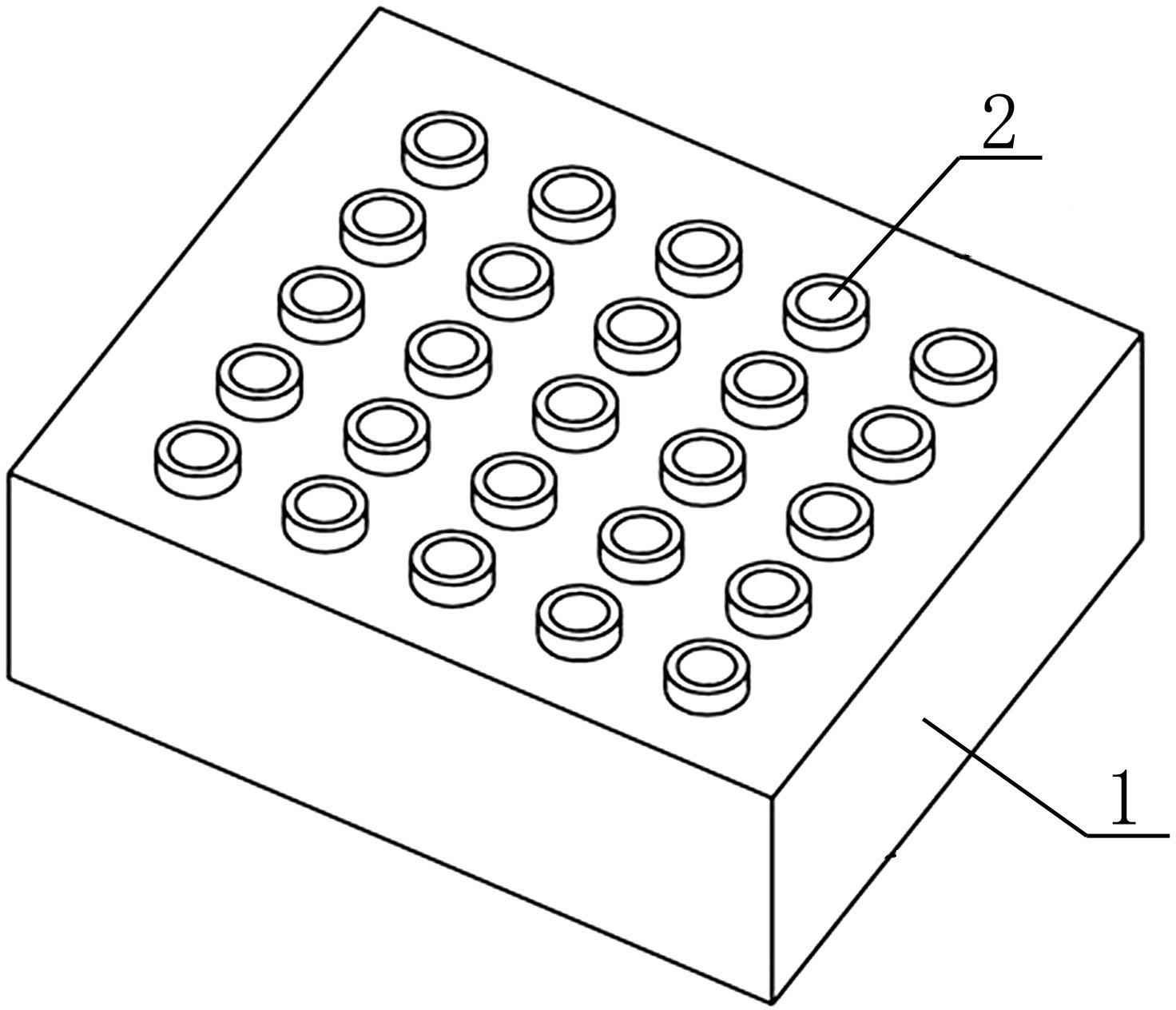

所述步骤a中,基座(1)为平面形基座;将各个MEMS红外光源(2)排布于平面形基座表面形成二维平面红外光源阵列;由平面形基座和各个MEMS红外光源(2)共同构成二维平面红外光源阵列模块。

4.根据权利要求1或2所述的MEMS红外光源阵列主动式光电标识方法,其特征在于:

所述步骤a中,基座(1)为棱台形基座;将各个MEMS红外光源(2)排布于棱台形基座的上底面和侧面形成三维灯塔结构红外光源阵列;由棱台形基座和各个MEMS红外光源(2)共同构成三维灯塔结构红外光源阵列模块。
