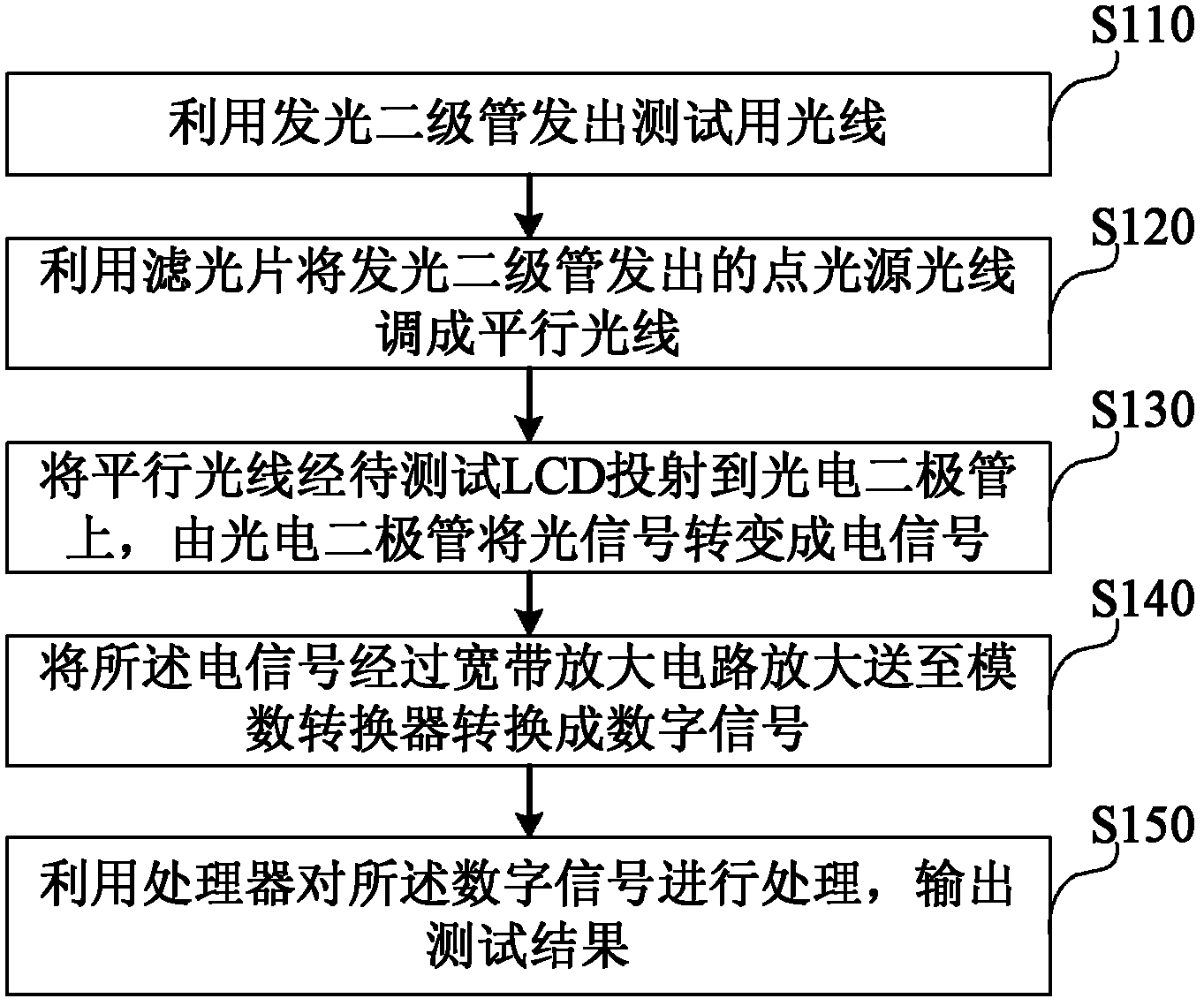

1.一种LCD透过率测试方法,包括:利用发光二极管发出测试用光线;
利用滤光片将所述发光二极管发出的点光源光线调成平行光线;
将所述平行光线经待测试LCD投射到光电二极管上,由所述光电二极管将光信号转变成电信号;
将所述电信号经过宽带放大电路放大送至模数转换器转换成数字信号;
利用处理器对所述数字信号进行处理,输出测试结果。
2.如权利要求1所述的LCD透过率测试方法,其中,所述光电二极管采用高速PIN硅光电管。
3.如权利要求2所述的LCD透过率测试方法,其中,所述。
所述光电二极管的器光谱范围为450nm~110nm,结电容Ct为3pF。
4.如权利要求1所述的LCD透过率测试方法,其中,所述发光二极管由发光二极管驱动电路驱动发光,待测试LCD由LCD驱动电路驱动工作,所述处理器分别控制所述发光二极管驱动电路和所述LCD驱动电路驱动工作。
5.如权利要求1所述的LCD透过率测试方法,其中,所述宽带放大电路由两个运算放大器分两级对所述电信号进行放大。
6.一种LCD透过率测试装置,包括发光二极管、滤光片、光电二极管、宽带放大电路、模数转换器和处理器,其中,在所述滤光片和所述光电二极管之间形成待测试LCD放置区域;
所述发光二极管用于发出测试用光线;
所述滤光片将所述发光二极管发出的点光源光线调成平行光线;
所述平行光线经待测试LCD投射到光电二极管上,由所述光电二极管将光信号转变成电信号;
宽带放大电路放大所述电信号;
所述模数转换器将所述放大后的电信号转换成数字信号;
所述处理器对所述数字信号进行处理,输出测试结果。
7.如权利要求6所述的LCD透过率测试装置,其中,所述发光二极管由发光二极管驱动电路驱动发光,待测试LCD由LCD驱动电路驱动工作,所述处理器控制所述发光二极管驱动电路和所述LCD驱动电路驱动工作。
8.如权利要求6所述的LCD透过率测试装置,其中,所述光电二极管采用高速PIN硅光电管。
9.如权利要求8所述的LCD透过率测试装置,其中,所述光电二极管的器光谱范围为
450nm~110nm,结电容Ct为3pF。
10.如权利要求6所述的LCD透过率测试装置,其中,所述宽带放大电路由两个运算放大器分两级对所述电信号进行放大。
11.如权利要求6所述的LCD透过率测试装置,其中,所述待测试LCD放置区域的距离可调。
