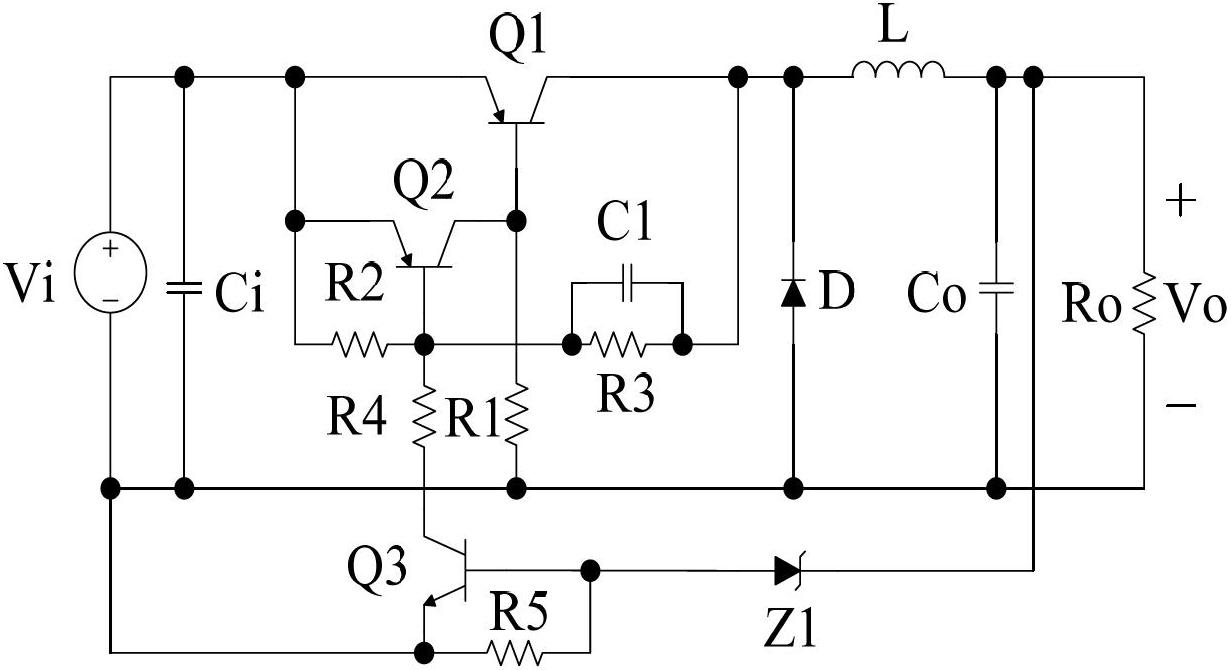

1.一种主开关管驱动损耗小的BJT型自激式Buck变换器，包括由输入电容Ci、PNP型BJT管Q1、二极管D、电感L和电容Co组成的Buck变换器的主回路，输入电容Ci与直流电压源Vi并联，输出电容Co两端电压为直流输出电压Vo，负载Ro与输出电容Co并联，直流电压源Vi的负端与直流输出电压Vo的负端以及二极管D的阳极相连，直流电压源Vi的正端与PNP型BJT管Q1的发射极相连，PNP型BJT管Q1的集电极与电感L的一端以及二极管D的阴极相连，电感L的另一端与直流输出电压Vo的正端相连,其特征在于：所述自激式Buck变换器还包括主开关管Q1的驱动单元，所述主开关管Q1的驱动单元由电阻R1、电阻R2、电阻R3、NPN型BJT管Q2和PNP型BJT管Q3组成，所述NPN型BJT管Q2的集电极与电阻R2的一端相连，电阻R2的另一端与PNP型BJT管Q1的基极相连，NPN型BJT管Q2的发射极与电阻R3的一端相连，电阻R3的另一端与直流电压源Vi的负端相连，NPN型BJT管Q2的基极与电阻R1的一端以及PNP型BJT管Q3的发射极相连，电阻R1的另一端与PNP型BJT管Q1的发射极相连，PNP型BJT管Q3的基极与PNP型BJT管Q1的集电极相连，PNP型BJT管Q3的集电极与直流电压源Vi的负端相连。

2.如权利要求1所述的主开关管驱动损耗小的BJT型自激式Buck变换器，其特征在于：所述PNP型BJT管Q3的集电极改接于PNP型BJT管Q1的集电极。

3.如权利要求1所述的主开关管驱动损耗小的BJT型自激式Buck变换器，其特征在于：所述PNP型BJT管Q3的发射极和基极两端并联电容C1。

4.如权利要求2所述的主开关管驱动损耗小的BJT型自激式Buck变换器，其特征在于：所述PNP型BJT管Q3的发射极和基极两端并联电容C1。

5.如权利要求1～4之一所述的主开关管驱动损耗小的BJT型自激式Buck变换器，其特征在于：所述自激式Buck变换器还包括电压反馈支路，所述电压反馈支路由电阻R4、电阻R5、稳压管Z1和NPN型BJT管Q4组成，所述NPN型BJT管Q4的集电极与电阻R4的一端相连，电阻R4的另一端与NPN型BJT管Q2的基极相连，NPN型BJT管Q4的发射极与直流电压源Vi的负端以及电阻R5的一端相连，NPN型BJT管Q4的基极与电阻R5的另一端以及稳压管Z1的阳极相连，稳压管Z1的阴极与输出电压Vo的正端相连。

6.如权利要求5所述的主开关管驱动损耗小的BJT型自激式Buck变换器，其特征在于：所述稳压管Z1的两端并联电容C2。

7.如权利要求1～4之一所述的主开关管驱动损耗小的BJT型自激式Buck变换器，其特征在于：所述自激式Buck变换器还包括电流反馈支路，所述电流反馈支路由电阻R4、电阻R5、电阻R6、二极管D1和NPN型BJT管Q4组成，所述NPN型BJT管Q4的集电极与电阻R4的一端相连，电阻R4的另一端与NPN型BJT管Q2的基极相连，NPN型BJT管Q4的发射极与直流电压源Vi的负端相连，NPN型BJT管Q4的基极与电阻R5的一端以及二极管D1的阳极相连，电阻R5的另一端与直流电压源Vi的正端相连，二极管D1的阴极与输出电压Vo的负端、电容Co的一端以及电阻R6的一端相连，电阻R6的另一端与直流电压源Vi的负端以及二极管D的阳极相连，电容Co的另一端与直流输出电压Vo的正端相连。

8.如权利要求1～4之一所述的主开关管驱动损耗小的BJT型自激式Buck变换器，其特征在于：所述自激式Buck变换器还包括电流反馈支路，所述电流反馈支路由电阻R4、电阻R5、电阻R6、二极管D1和NPN型BJT管Q4组成，所述NPN型BJT管Q4的集电极与电阻R4的一端相连，电阻R4的另一端与NPN型BJT管Q2的基极相连，NPN型BJT管Q4的发射极与直流电压源Vi的负端相连，NPN型BJT管Q4的基极与电阻R5的一端以及二极管D1的阳极相连，电阻R5的另一端与直流电压源Vi的正端相连，二极管D1的阴极与输出电压Vo的负端以及电阻R6的一端相连，电阻R6的另一端与电容Co的一端、二极管D的阳极以及直流电压源Vi的负端相连，电容Co的另一端与直流输出电压Vo的正端相连。

9.如权利要求8所述的主开关管驱动损耗小的BJT型自激式Buck变换器，其特征在于：所述电阻R5的两端并联电容C2。
