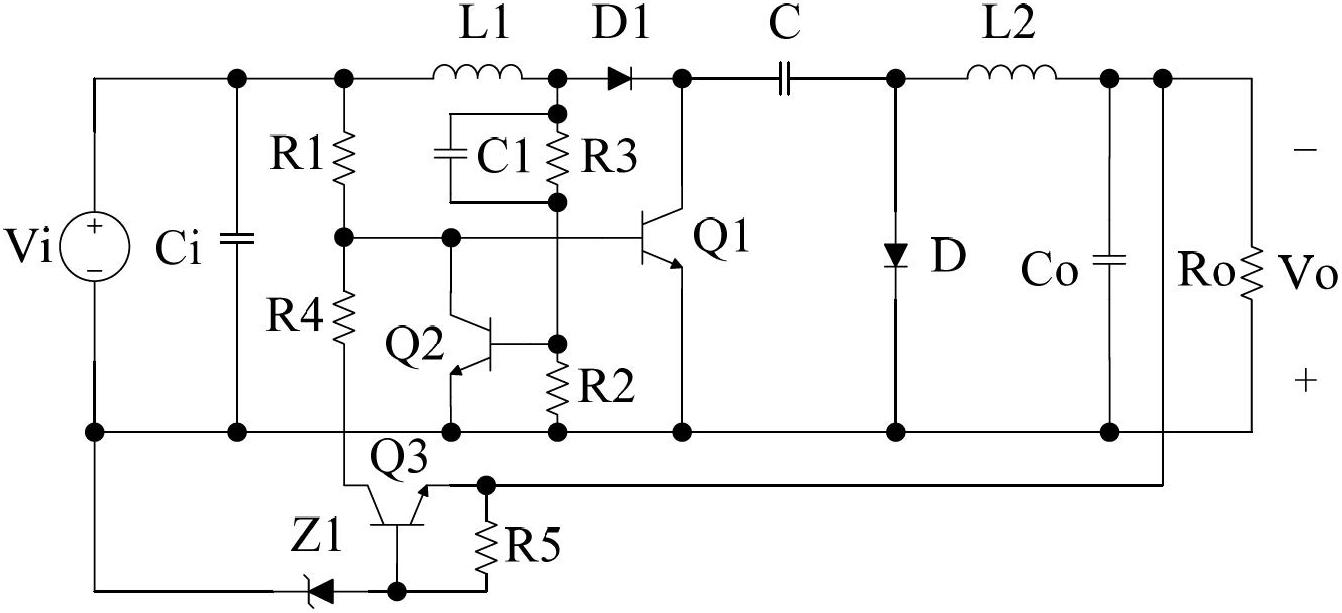

1.一种主开关管驱动损耗小的BJT型自激式Cuk变换器，包括由输入电容Ci、电感L1、NPN型BJT管Q1、电容C、二极管D、电感L2、二极管D1和电容Co组成的Cuk变换器的主回路，输入电容Ci与直流电压源Vi并联，输出电容Co两端电压为直流输出电压Vo，负载Ro与输出电容Co并联，直流电压源Vi的正端与电感L1的一端相连，电感L1的另一端与NPN型BJT管Q1的集电极以及电容C的一端相连，NPN型BJT管Q1的发射极与直流电压源Vi的负端、二极管D的阴极以及直流输出电压Vo的正端相连，电容C的另一端与二极管D的阳极以及电感L2的一端相连，电感L2的另一端与二极管D1的阴极相连，二极管D1的阳极与输出电压Vo的负端相连，其特征在于：所述主开关管驱动损耗小的BJT型自激式Cuk变换器还包括NPN型BJT管Q1的驱动单元，所述NPN型BJT管Q1的驱动单元由电阻R1、电阻R2、稳压管Z1和PNP型BJT管Q2组成，所述PNP型BJT管Q2的发射极与电阻R1的一端相连，电阻R1的另一端与电感L1的一端以及直流电压源Vi的正端相连，PNP型BJT管Q2的基极与稳压管Z1的阳极以及电阻R2的一端相连，稳压管Z1的阴极与电感L1的另一端以及电容C的一端相连，电阻R2的另一端与直流电压源Vi的负端相连，PNP型BJT管Q2的集电极与NPN型BJT管Q1的基极相连；

所述主开关管驱动损耗小的BJT型自激式Cuk变换器在电感L1的电流iL1临界连续、电感L2的电流iL2断续工作模式下，PNP型BJT管Q2和NPN型BJT管Q1导通后，直流电压源Vi、电感L1和NPN型BJT管Q1形成回路，电容C、NPN型BJT管Q1、输出电容Co、负载Ro、二极管D1和电感L2形成另一回路，稳压管Z1正向导通，NPN型BJT管Q1的集电极电压vc1增加；当NPN型BJT管Q1的集电极电压vc1上升到一定值时，PNP型BJT管Q2关断，稳压管Z1截止，NPN型BJT管Q1关断；NPN型BJT管Q1关断后，二极管D导通，直流电压源Vi、电感L1、电容C和二极管D形成回路，二极管D1、电感L2、二极管D、输出电容Co和负载Ro形成另一回路，稳压管Z1反向导通，因NPN型BJT管Q1的集电极电压vc1大于直流电压源Vi、PNP型BJT管Q2发射极－基极导通压降、稳压管Z1反向导通压降三者之和，PNP型BJT管Q2和NPN型BJT管Q1仍关断；当二极管D的电流iD下降为0时，二极管D截止；二极管D截止后，PNP型BJT管Q2和NPN型BJT管Q1再次导通。

2.如权利要求1所述的主开关管驱动损耗小的BJT型自激式Cuk变换器，其特征在于：

所述直流电压源Vi的正端和PNP型BJT管Q2的基极之间并联电容C1。

3.如权利要求1和2之一所述的主开关管驱动损耗小的BJT型自激式Cuk变换器，其特征在于：所述自激式Cuk变换器还包括电压反馈支路，所述电压反馈支路由电阻R3、电阻R4、稳压管Z2和NPN型BJT管Q3组成，所述NPN型BJT管Q3的集电极与电阻R3的一端相连，电阻R3的另一端与PNP型BJT管Q2的集电极以及NPN型BJT管Q1的基极相连，NPN型BJT管Q3的发射极与二极管D1的阳极、电容Co的一端、电阻R4的一端以及直流输出电压Vo的负端相连，NPN型BJT管Q3的基极与电阻R4的另一端以及稳压管Z2的阳极相连，稳压管Z2的阴极与直流输出电压Vo的正端相连。

4.如权利要求3所述的主开关管驱动损耗小的BJT型自激式Cuk变换器，其特征在于：

所述稳压管Z2两端并联电容C2。

5.如权利要求1和2之一所述的主开关管驱动损耗小的BJT型自激式Cuk变换器，其特征在于：所述自激式Cuk变换器还包括电流反馈支路，所述电流反馈支路由电阻R3、电阻R4、电阻R5、二极管D2和NPN型BJT管Q3组成，所述NPN型BJT管Q3的集电极与电阻R3的一端相连，电阻R3的另一端与PNP型BJT管Q2的集电极以及NPN型BJT管Q1的基极相连，NPN型BJT管Q3的发射极与二极管D1的阳极、电容Co的一端以及电阻R5的一端相连，R5的另一端与直流输出电压Vo的负端以及二极管D2的阴极相连，NPN型BJT管Q3的基极与二极管D2的阳极以及电阻R4的一端相连，电阻R4的另一端与直流电压源Vi的正端相连。

6.如权利要求5所述的主开关管驱动损耗小的BJT型自激式Cuk变换器，其特征在于：

所述电阻R4两端并联电容C2。
