1.一种控制四氧化三铁形貌与性能的方法，其特征是包括以下步骤：

（1）将六水合三氯化铁溶解于乙二醇中，配得三氯化铁浓度为0.15-0.35 mol/L的溶液，然后加入尿素和表面活性剂，充分溶解，得到均匀溶液；

（2）将上述均匀溶液转移至具有聚四氟乙烯内衬的高压反应釜中，在170~230℃下进行溶剂热反应，反应时间为6~72 h；

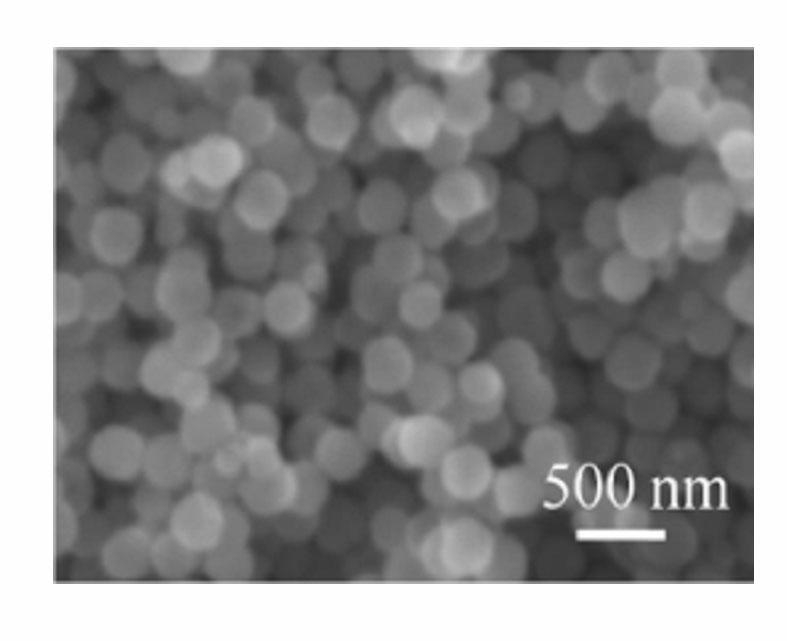

（3）反应结束后离心分离，将沉淀物用去离子水和乙醇清洗，然后在烘箱中烘干，即得成品。

2.根据权利要求1所述的一种控制四氧化三铁形貌与性能的方法，其特征是所述的六水合三氯化铁与尿素的摩尔比为0.01~4:1。

3.根据权利要求1或2所述的一种控制四氧化三铁形貌与性能的方法，其特征是所述的表面活性剂为四丁基氯化铵、分子量从200到20000的聚乙二醇、聚乙烯吡咯烷酮、十二烷基苯磺酸钠、乙二胺四乙酸或者乙二胺四乙酸二钠。

4.根据权利要求1或2所述的一种控制四氧化三铁形貌与性能的方法，其特征是所述的六水合三氯化铁与尿素的摩尔比为0.045~0.075:1，溶剂热反应的温度为190~230℃，时间为8~36 h。

5.根据权利要求1或2所述的一种控制四氧化三铁形貌与性能的方法，其特征是所述的六水合三氯化铁与尿素的摩尔比为0.075:1~0.25:1，表面活性剂为四丁基氯化铵或者分子量从200到20000的聚乙二醇，溶剂热反应的温度为190~230℃，时间为24~72 h。
