专利号: 2012101718890
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

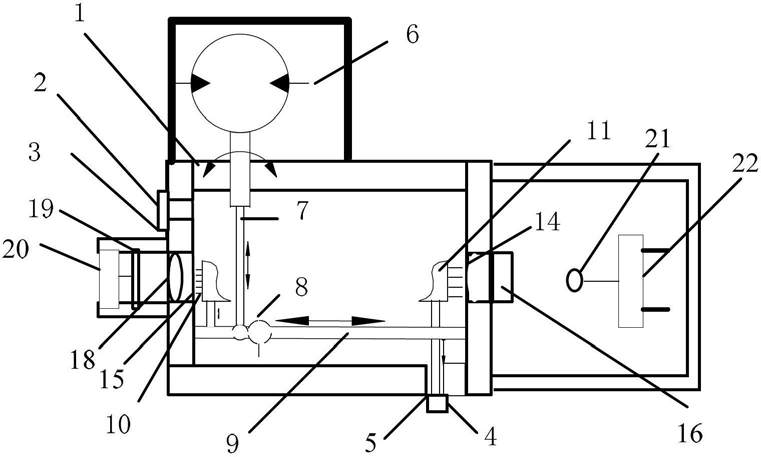

1. 一种化学需氧量检测装置,测量池包括水样室和光电室,其水样室下部壳体设有出样通孔及与其配套的出样孔阀门及过滤网,在水样室两侧壳体上分别设有两个同轴线的通孔,通孔朝向水样室的一侧设有入射光窗和出射光窗,在入射光窗外侧设有紫外光源,该紫外光源与光源驱动模块相连,出射光窗外侧孔内设有光线汇聚模块,该光线汇聚模块后面设有光电转换电路,光电转换电路与数据处理模块相连,该数据处理模块与输出端口相连,其特征在于:水样室上部壳体设有进样通孔及与其配套的进样孔阀门,进样通孔上设有过滤网,在上述水样室两侧的内壳体上分别设有两块相对并密封的永磁铁块,并且两者的磁极相反,在水样室与永磁铁所在面垂直的两光窗之间的距离为透射光程,在入射光窗外侧设有与水样室连为一体且封闭的光电室壳体,其内的入射光窗上设有准直光学模块和分光镜,分光镜与入射光路成45°,在光电室内反射光路上设有光电转换电路,光程为透射光程,上述紫外光源、准直光学模块、入射光窗和出射光窗以及光线汇聚模块的中心均在一条直线上。2. 根据权利要求1 所述的化学需氧量检测装置,其特征在于:在水样室内设有光窗清洁机构,其电动机为与光电驱动模块相连的正反转电机,设置在水样室顶壳体上,电动机外面设有将其包容的下开口槽形外罩,外罩下端开口与水样室壳体密封连接,上述电动机输出轴与传动杆上端相连,该传动杆穿过顶壳体上的通孔下端与主动齿轮相连,该主动齿轮又与一个从动齿轮啮合,两齿轮非啮合的另一半各与一根连杆相连,这两根连杆的另一端各设有可清洁光窗的螺旋叶片刷。3. 根据权利要求1 或2 所述的化学需氧量检测装置,其特征在于:水样室进样通孔和出样通孔上均设有过滤网。4. 权利要求1 的化学需氧量检测方法,其特征在于:(1)、将上述COD 检测装置的水样室进样孔阀门打开,然后置于水面下,采集被测水样;(2)、待该装置的水样室充满水样后,通过触发光源驱动模块打开紫外光源,该紫外光源发出紫外光,经分光镜分光后,一路光透射过水样经汇聚后传递到达光电转换电路,另一路经反射后直接传递到光电探测模块上,两路光将收到的光信号转换成电信号送入数据处理模块,经过信号处理后得到电信号V,输出端口通过天线发射方式传输出去,由基站接收、显示并分析;(3)、该水样的COD 值采用下述公式计算:COD=kB·AB=kBln(V0/V)/(1-ζ),将其中kB、V0、V 以及ζ 各参数的具体数值代入上式,即得该水样的COD 值,其中kB 为响应灵敏度即拟合曲线的斜率,可由国标法GB11892-1989 碱性高锰酸钾法拟合获得,V0 为参考电压、V 为测量电压、ζ 为磁化处理后COD 降低幅度。5. 根据权利要求4 所述的化学需氧量检测方法,其特征在于:紫外光源发出紫外光可用波段为200nm ~400nm。6. 根据权利要求4 或5 所述的化学需氧量检测方法,其特征在于:在检测前对水样室的入射窗和出射窗进行清洗,即启动电动机,电动机通过传动杆、齿轮和连杆带动刷子对入射光窗和出射光窗进行清洗,清洗完毕后通过相对应的控制电路和机械装置把两个刷子收起。
