专利号: 2012101800679
申请人: 凝辉(天津)科技有限责任公司
专利类型:发明专利
专利状态:无效专利
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

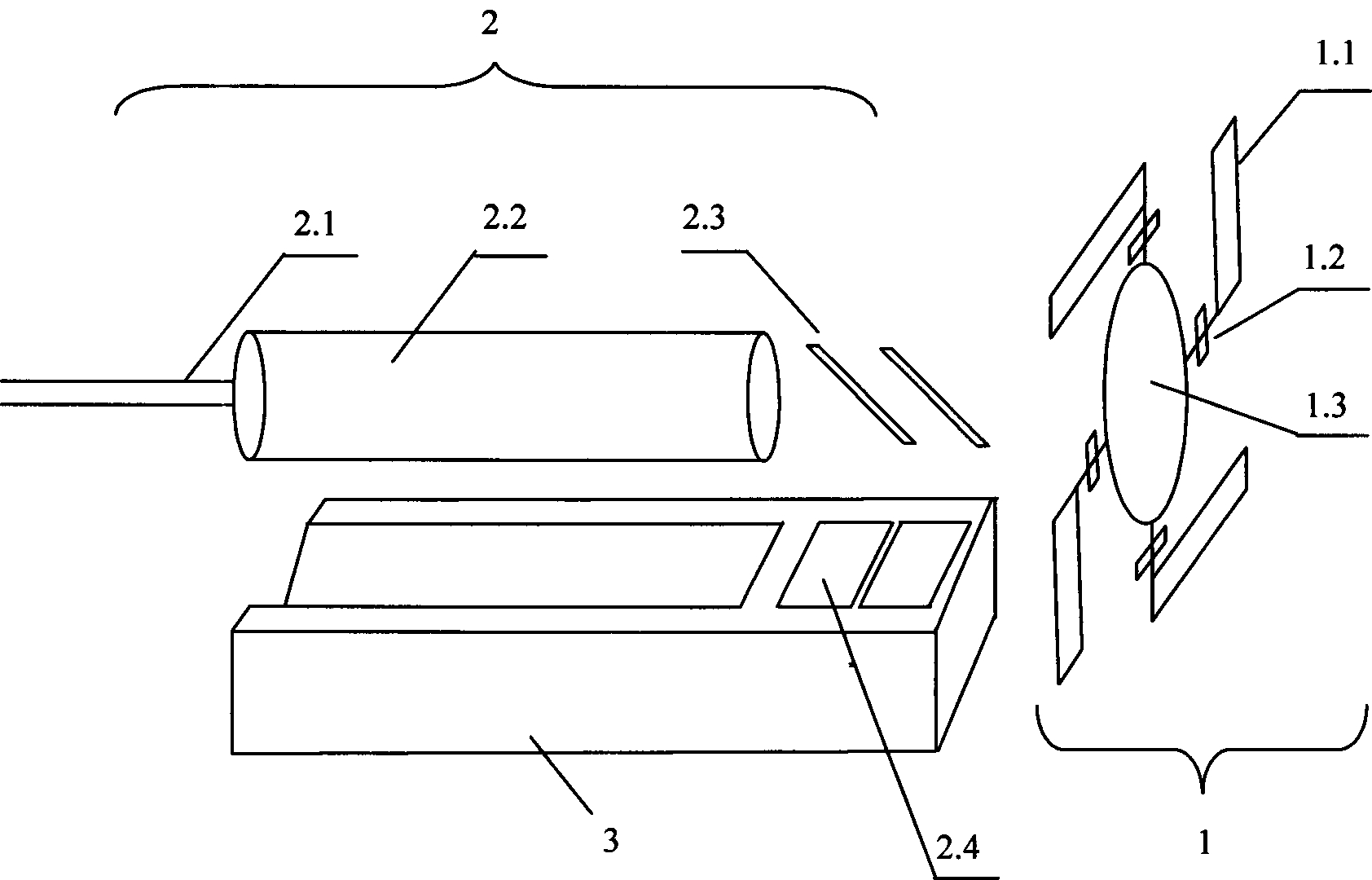

1.一种光驱动双轴光学扫描探针,其特征在于:扫描微镜,微光电系统和硅光学平台,其中扫描微镜包括微驱动器、平面弹簧和可动镜片。微驱动器的输出端与平面弹簧的输入端相连,平面弹簧的输出端与可动镜片的输入端相连;每个器件包括1个可动镜片、4个平面弹簧和4个微驱动器,可动镜片与4个平面弹簧相连,每个平面弹簧与1个微驱动器相连;微光电系统包括单模光纤、自聚焦透镜、2片滤光片和2片光电池;硅光学平台用于校准和固定微光学系统,并为扫描微镜提供电气连接;。

2.如权利要求1所述的一种光驱动双轴光学扫描探针,其特征在于:所述的微驱动器采用微加工技术制成,基于电热驱动原理,由多层材料,如硅,二氧化硅,金属,金属氧化物等组成。

3.如权利要求1所述的一种光驱动双轴光学扫描探针,其特征在于:所述的可动镜片的机械偏转角度为(0-45)度。

4.如权利要求1所述的一种光驱动双轴光学扫描探针,其特征在于:所述的平面弹簧采用微加工技术制成,由多层材料,如硅,二氧化硅等组成。

5.如权利要求1所述的一种光驱动双轴光学扫描探针,其特征在于:所述的可动镜片采用微加工技术制成,由多层材料,如硅,二氧化硅,金属,金属氧化物等组成,一面镀有高反射率镀层。

6.如权利要求1所述的一种光驱动双轴光学扫描探针,其特征在于:所述的微光学系统包括单模光纤、自聚焦透镜、2片滤光片和2片光电池。

7.如权利要求1所述的一种光驱动双轴光学扫描探针,其特征在于:所述的光电池本发明所述的光电池的敏感波长为(300-1550)纳米。

8.如权利要求1所述的一种光驱动双轴光学扫描探针,其特征在于:所述的硅光学平台采用微加工技术制成,表面刻有V型槽,表面有金属线为一端的双旋转微镜和另一端的外部电子驱动信号接口之间建立电气连接。

9.如权利要求1所述的一种光驱动双轴光学扫描探针,其特征在于:所述的滤光片与入射激光的光轴夹角为(40-50)度。

10.如权利要求1所述的一种光驱动双轴光学扫描探针,其特征在于:所述的扫描微镜与入射激光的光轴夹角为(40-50)度。
