专利号: 2012102100946
申请人: 中北大学
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

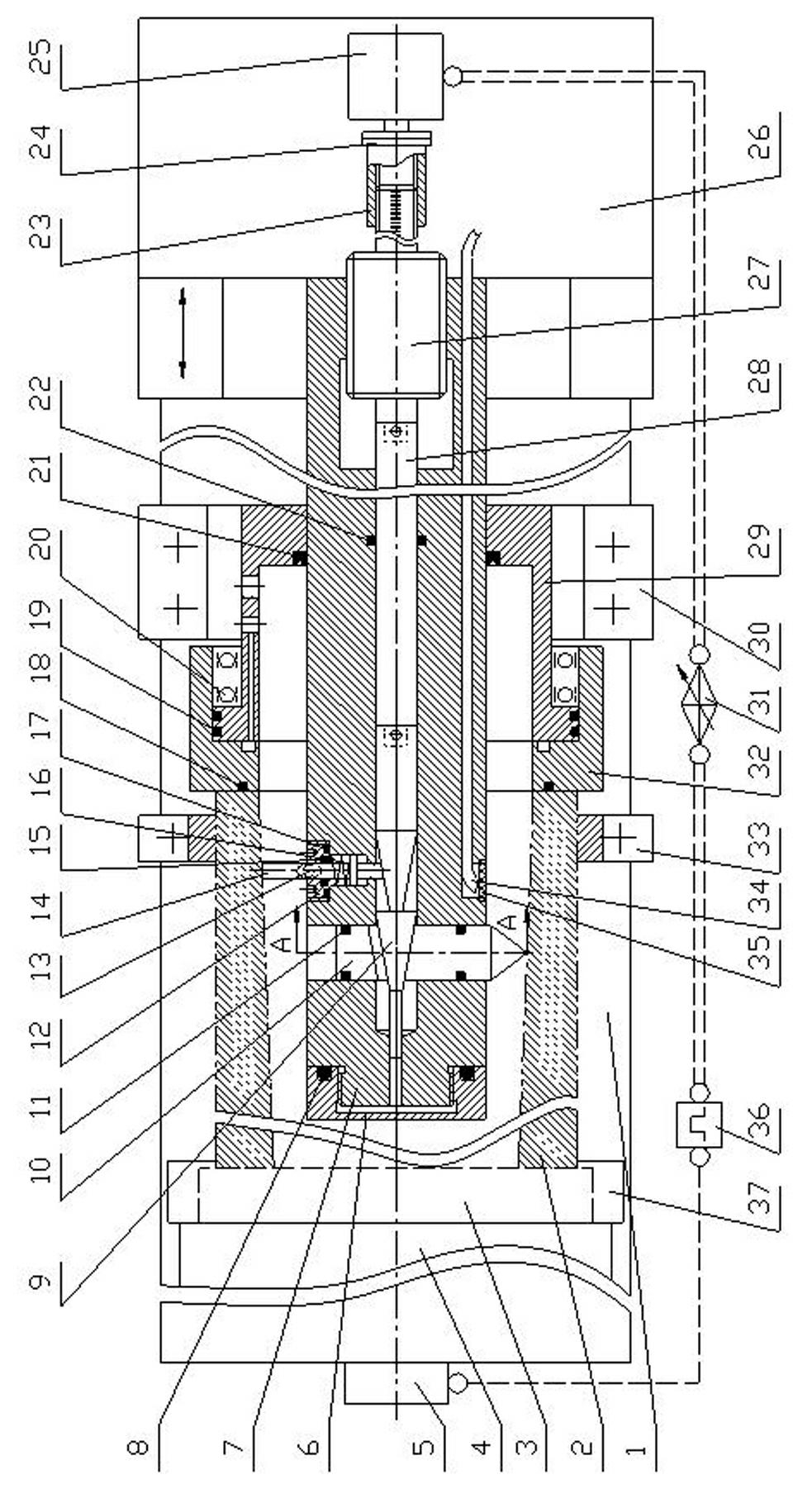

1.一种可用于锥形深孔镗削的普通车床,包括床身(1)、主轴(5)、主轴箱(4)、三爪卡盘(3)、中心架(33)、回转件(32)、输油器支架(30)、输油器座(29)、溜板(26)以及镗杆(7)和镗刀(10),输油器支架(30)根据工件的长度固定于床身(1)导轨上,输油器支架(30)上固连输油器座(29),回转件(32)的后端通过轴承安装在输油器座(29)上,回转件(32)的前端与工件后端面接触,其特征在于镗杆(7)的轴向中心和径向都开孔,镗杆(10)的径向孔内安装镗刀(10),镗杆(7)的轴向孔内设置有双锥面芯杆(9),双锥面芯杆(9)的前端设置两个锥面体、其两个锥面的锥度相等,镗杆(7)上还安装有浮动支撑,浮动支撑包括支撑杆(14)、螺套(12)以及弹簧(16),螺套(12)固定于镗杆(7),支撑杆(14)穿过螺套(12)中心的孔,支撑杆(14)下部带有环形凸起,环形凸起与螺套(12)之间安装有弹簧(16),支撑杆(14)上加工有键槽,键槽内卡有防转销(13);镗刀(10)上开有锥孔,锥孔的轴线方向平行于镗杆(7)轴线方向, 所述的双锥面芯杆(9)的前锥面穿过镗刀(10)上所开设的锥孔,双锥面芯杆(9)的前锥面与锥孔的一侧接触,另一侧分离,双锥面芯杆(9)的后锥面与支撑杆(14)的一端接触,支撑杆(14)该端面的斜度与双锥面芯杆(9)的后锥面相一致,支撑杆(14)的另外一端与工件(2)已镗削过的内孔表面接触,支撑杆(14)该端面的斜度与工件的内孔锥度相一致,浮动支撑设置有两个,其中一个浮动支撑轴线与镗刀轴线平行,且相对于镗杆轴线位于镗刀刀尖的对侧,另外一个浮动支撑轴线与镗刀(10)轴线异面垂直,且位于镗刀(10)的下方;

镗杆(7)的轴向孔内还设置有圆柱芯杆(28)和螺纹花键芯杆(27),双锥面芯杆(9)与圆柱芯杆(28)、螺纹花键芯杆(27)同轴,双锥面芯杆(9)的后端有孔,孔与圆柱芯杆(28)前端小直径部位相配,有一销横向穿过两者的配合部位,圆柱芯杆(28)的后端有孔,孔与螺纹花键芯杆(27)前端小直径端相配合,有一销横向穿过两者的配合部位,螺纹花键芯杆(27)上螺纹部分与镗杆后端孔内的螺纹相配合,螺纹花键芯杆(27)上的花键部分与花键套(23)相配合,花键部分及其邻近部位设置有在空间上与芯杆轴线交错垂直的多条刻度线,花键套通过联轴器(24)与伺服电机(25)相连;伺服电机(25)与数控控制装置(31)相连,数控控制装置(31)与脉冲发生器(36)相连,脉冲发生器(36)通过传动比为1比1的一对齿轮式机械传动副与主轴(5)相连,镗刀(10)上安装有对称的两长螺钉(39),两长螺钉(39)穿出镗杆(7)上所开设的导向槽,通过拉簧(40)与固定于镗杆(7)上的短螺钉(38)相连,导向槽沿镗刀轴线方向的长度大于长螺钉的直径,

镗杆(7)上还开孔安装有工业内窥镜,

镗杆(7)的后端穿出输油器座(29)与溜板(26)固定连接,输油器座(29)的壁上设置有两个径向通孔,输油器座(29)壁上还设置有轴向通孔,轴向通孔一端与靠近回转件(32)一端的径向通孔相通,轴向通孔另一端与回转件(32)上的环形槽相通,输油器座(29)的内部空间、回转件(32)的内部空间和工件的内部空间相连通,固定工件前端的三爪卡盘(3)外设置有三爪卡盘罩(37),三爪卡盘罩(37)下部设置排屑口。
