1.一种氯元素掺杂改性的锂离子电池富锂正极材料的制备方法，其特征是步骤如下：

（1）混合：称取1.21~1.26mol锂盐、0.13~0.25mol镍盐、0.49~0.6mol锰盐、0~0.13mol钴盐、0~0.1mol氯化锂和0.8mol助燃剂，分别在研钵中磨细后混合均匀，再加入3~5mL溶剂，继续研磨，直至混合物呈均匀细腻的泥糊状；

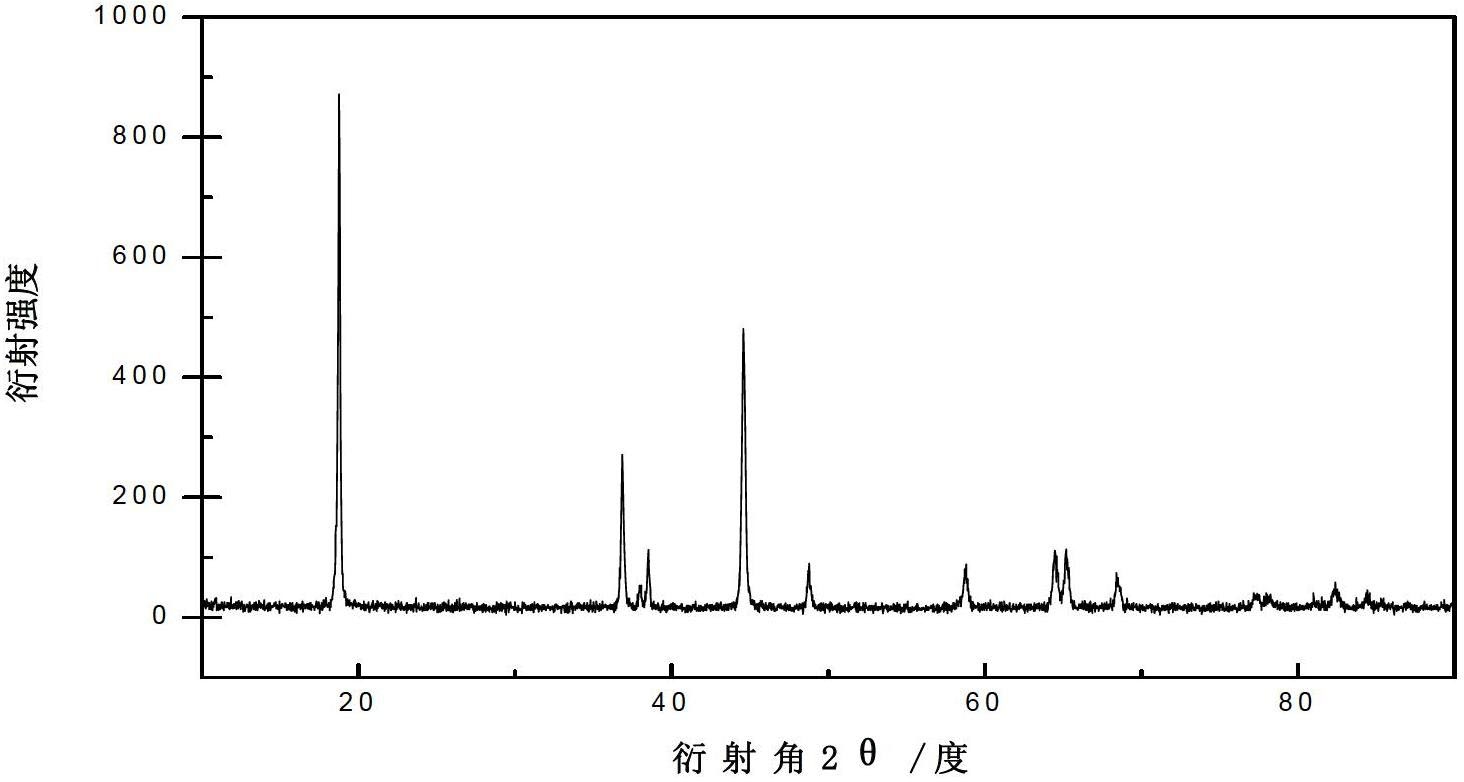

（2）灼烧：取步骤（1）所得的泥糊状混合物于110~130℃烘11~13小时，得到的前驱体在450~550℃预烧5~8小时后冷却研磨，再在850~950℃下煅烧12~20小时后得到分子式为Li[Li0.2Ni0.2-0.5b+0.5aCobMn0.6-0.5b-0.5a]O2-aCla的产品锂离子电池富锂正极材料；其中，0＜a≤0.1, 0≤b≤0.13；

其中，“a”代表用氯元素掺杂改性后的Cl元素的含量；“b”代表Co元素的含量。

2.如权利要求1所述氯元素掺杂改性的锂离子电池富锂正极材料的制备方法，其特征是：所述锂盐为LiNO3、CH3COOLi和LiOH中的一种或几种的混合物。

3.如权利要求1所述氯元素掺杂改性的锂离子电池富锂正极材料的制备方法，其特征是：所述镍盐为Ni（NO3）2和Ni（CH3COO）2中的一种或几种的混合物。

4.如权利要求1所述氯元素掺杂改性的锂离子电池富锂正极材料的制备方法，其特征是：所述锰盐为Mn（NO3）2和Mn（CH3COO）2中的一种或两种的混合物。

5.如权利要求1所述氯元素掺杂改性的锂离子电池富锂正极材料的制备方法，其特征是：所述钴盐为Co（NO3）2和Co（CH3COO）2中的一种或两种的混合物。

6.如权利要求1所述氯元素掺杂改性的锂离子电池富锂正极材料的制备方法，其特征是：所述氯盐为LiCl、NiCl2、MnCl2和CoCl2中的一种或几种的混合物。

7.如权利要求1所述氯元素掺杂改性的锂离子电池富锂正极材料的制备方法，其特征是：所述助燃剂为酒石酸、柠檬酸和草酸中的一种或几种的混合物。

8.如权利要求1所述氯元素掺杂改性的锂离子电池富锂正极材料的制备方法，其特征是：所述溶剂为去离子水和/或乙醇。
