专利号: 2012102390489
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电子电路
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种提高原子频标短期稳定度指标的方法,其特征在于,所述方法包括:

锁定判断单元判断原子频标整机系统工作状态,所述原子频标整机系统工作状态包括锁定状态和未锁定状态;

当所述原子频标整机系统处于锁定状态时,中央处理器判断当前纠偏电压是否会引起原子频标整机系统输出频率产生跳变;

若是,则所述中央处理器通过纠偏电压单元向压控晶振输出上一次的纠偏电压;

若否,则所述中央处理器通过纠偏电压单元向压控晶振输出所述当前纠偏电压。

2.根据权利要求1所述的方法,其特征在于,所述中央处理器判断当前纠偏电压是否会引起原子频标整机系统输出频率产生跳变,包括:采用当前同步鉴相产生的纠偏电压和所述压控晶振的压控斜率,计算所述纠偏电压将会产生的波动值;

将所述波动值与短期稳定度中的标准值进行比较,若所述波动值大于所述短期稳定度中的标准值,则判断为会引起跳变;若所述波动值小于所述短期稳定度中的标准值,则判断为不会引起跳变。

3.根据权利要求1所述的方法,其特征在于,当所述原子频标整机系统处于锁定状态时,所述纠偏电压由基准电压和修正电压构成,所述基准电压为所述原子频标整机系统第一次锁定时的纠偏电压;

则所述中央处理器通过纠偏电压单元向压控晶振输出上一次的纠偏电压,包括:

所述中央处理器通过第一数模转换器单元输出基准电压,通过第二数模转换器输出上一次的修正电压。

4.根据权利要求3所述的方法,其特征在于,所述中央处理器通过纠偏电压单元向压控晶振输出当前纠偏电压,包括:所述中央处理器通过所述第一数模转换器单元输出基准电压,通过所述第二数模转换器输出当前的修正电压。

5.根据权利要求1所述的方法,其特征在于,所述方法还包括:当原子频标整机系统进入锁定状态时,所述中央处理器开启用于控制第二模数转换器单元通闭的纠偏使能单元。

6.根据权利要求1所述的方法,其特征在于,所述方法还包括:当所述原子频标整机系统处于未锁定状态时,所述中央处理器通过纠偏电压单元向压控晶振输出当前纠偏电压。

7.根据权利要求1所述的方法,其特征在于,所述方法还包括:

判断跳变持续的时间是否超过预定时间值t,若未超过时间值t,则所述中央处理器向压控晶振输出上一次的纠偏电压;若超过时间值t,则所述中央处理器向压控晶振输出所述当前纠偏电压。

8.一种提高原子频标短期稳定度指标的装置,其特征在于,所述装置包括:

锁定判断单元(10),用于判断原子频标整机系统是否处于锁定状态;

中央处理器(12),用于当所述原子频标整机系统处于锁定状态时,判断当前纠偏电压是否会引起原子频标整机系统输出频率产生跳变;

纠偏电压单元(11),用于当所述中央处理器(12)的判断结果为是时,向压控晶振(21)输出上一次的纠偏电压;若当所述中央处理器(12)的判断结果为否时,则向压控晶振(21)输出所述当前纠偏电压。

9.根据权利要求8所述的装置,其特征在于,所述纠偏电压单元(11)包括第一数模转换器单元(11a)、第二数模转换器单元(11b)、用于为所述第一数模转换器单元(11a)提供外部参考电压的第一电压基准单元(11c)、用于为所述第二数模转换器单元(11b)提供外部参考电压的第二电压基准单元(11d)和用于控制所述第二模数转换器单元(11b)通闭的纠偏使能单元(11e);所述第一数模转换器单元(11a)与所述中央处理器(12)相连,所述第二数模转换器单元(11b)通过所述纠偏使能单元(11e)与所述中央处理器(12)相连,所述第一数模转换器单元(11a)和所述第二数模转换器单元(11b)同时连接所述压控晶振(21),所述第一数模转换器单元(11a)和所述第二数模转换器单元(11b)分别连接所述第一电压基准单元(11c)和所述第二电压基准单元(11d)。

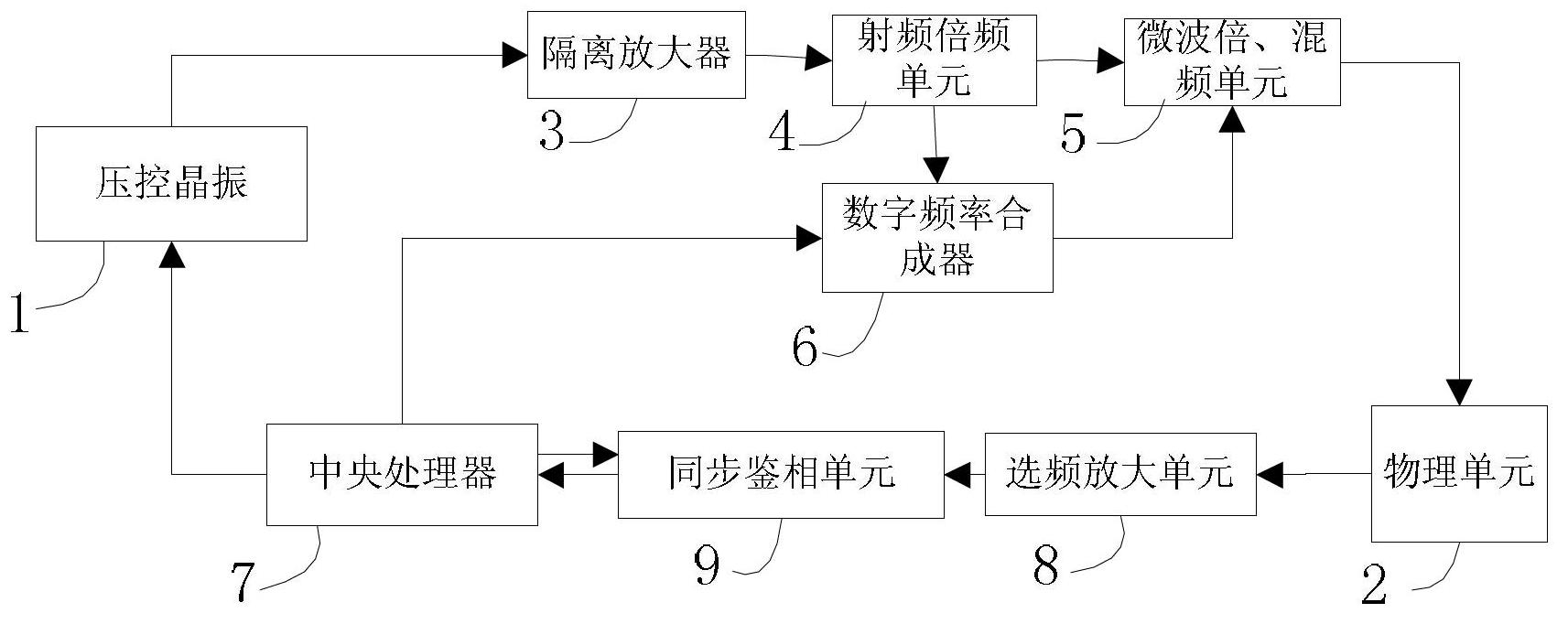

10.一种原子频标,包括:压控晶振(401)、物理单元(402)、隔离放大器(403)、射频倍频单元(404)、微波倍、混频单元(405)、数字频率合成器(406)、中央处理器(407)、选频放大单元(408)和同步鉴相单元(409),其特征在于,所述原子频标还包括如权利要求8或9所述的提高原子频标短期稳定度指标的装置。
