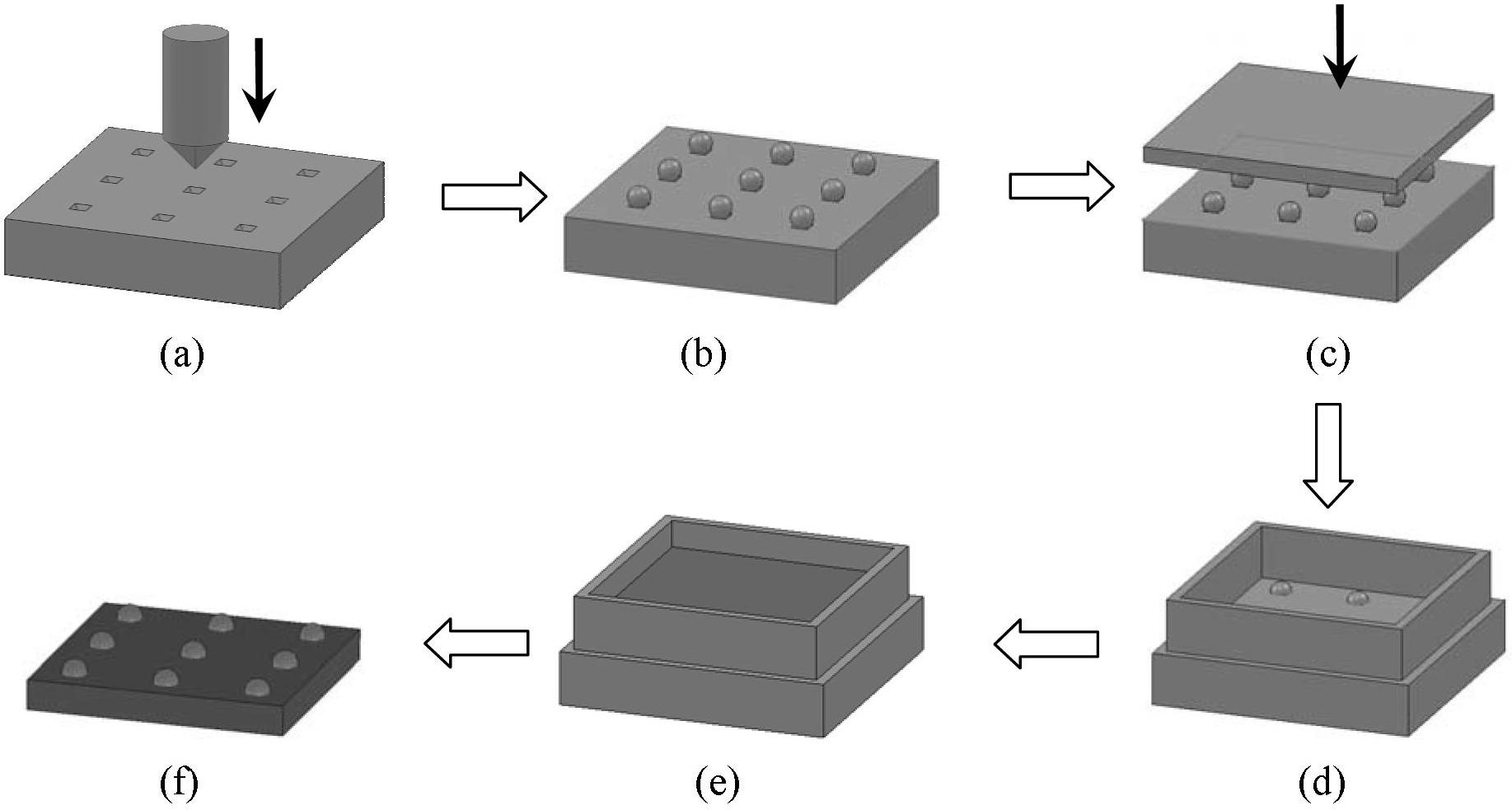

1.一种用于大面积摩擦诱导微/纳米加工的多针尖阵列的制作方法，其步骤为：(a)将蜡片基底置于显微硬度仪的的工作台上，使显微硬度仪的压头对蜡片基底表面进行压痕，加工出压痕阵列；

(b)将大小一样的微球逐个置于压痕阵列的各个压痕上；

(c)采用平整光滑的压片覆盖在蜡片基底的微球上，对压片施加载荷使各个微球同时压入蜡片中，压入深度为微球半径的0.7-1.0倍，且各个微球的压入深度一致，在蜡片基底上形成微球阵列；

(d)将浇注框压在蜡片基底上，并使浇注框框住微球阵列；

(e)往浇注框内浇注镶嵌料溶液，使其淹没微球阵列；

(f)待镶嵌料溶液凝固后，加热熔化去除蜡片，再将镶嵌料从浇注框内中取出，并将其无微球的背面抛光为平面，即得到用于大面积摩擦诱导微/纳米加工的多针尖阵列。

2.根据权利要求1所述的一种用于大面积摩擦诱导微/纳米加工的多针尖阵列的制作方法，其特征在于：所述的压片的粗糙度在1nm以下。

3.根据权利要求1所述的一种用于大面积摩擦诱导微/纳米加工的多针尖阵列的制作方法，其特征在于：所述的镶嵌料是任意一种可在室温中凝固、且凝固后的熔点高于蜡片熔点的镶嵌料。
