专利号: 2012102603108
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 流体压力执行机构;一般液压技术和气动技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

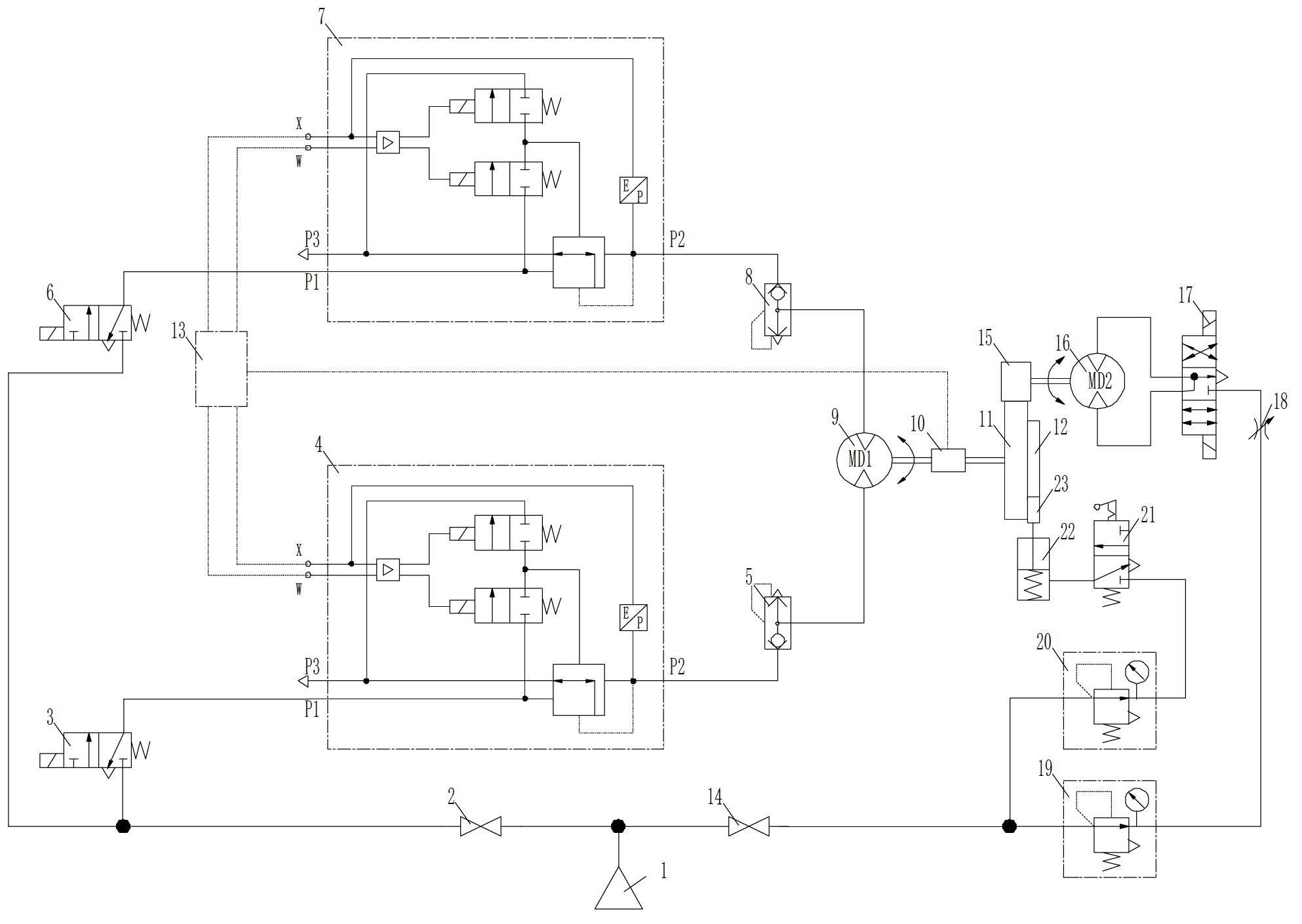

1.一种气马达比例调速实验系统,其特征在于:所述气马达比例调速实验系统包括气源,所述气源分别与第一闸阀和第二闸阀连接,所述第一闸阀分别与第一两位三通电磁阀和第二两位三通电磁阀连接,所述第一两位三通电磁阀与第一气动比例减压阀连接,所述第一气动比例减压阀与第一梭阀连接,所述第二两位三通电磁阀与第二气动比例减压阀连接,所述第二气动比例减压阀与第二梭阀连接,所述第一梭阀和第二梭阀均与第一气马达连接,所述第一气马达的输出轴上安装转速转矩传感器,所述转速转矩传感器与控制器连接,所述控制器均与第一气动比例减压阀、第二气动比例减压阀连接;

所述第二闸阀同时与第一减压阀、第二减压阀连接,所述第一减压阀与流量阀连接,所述流量阀与换向阀连接,所述换向阀的两端分别与第二气马达连接,所述第二气马达的输出轴上安装第一摩擦轮,所述第一摩擦轮与惯性摩擦轮配合,所述惯性摩擦轮与加载轮联动,且所述惯性摩擦轮安装在所述第一气马达的输出轴上,所述加载轮与加载摩擦瓦片联接,所述加载摩擦瓦片与加载气缸联动,所述加载气缸与两位三通手动换向阀连接,所述两位三通手动换向阀与所述第二减压阀连接。
