专利号: 2012102723129
申请人: 李祥龙
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

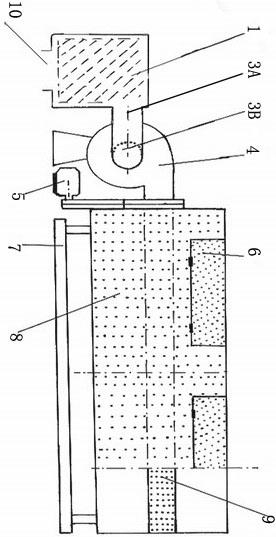

1.环保节能乌龙茶综合做青机,包括单台或多台滚筒式做青机,滚筒式做青机由外滚筒(8)、茶青装卸门(6) 、内筒通风筒(9)、送风装置(4)、传动电机(5)、传动装置、机架(7)等组成,其特征是:其还包括储热体(1),单台滚筒式做青机或多台滚筒式做青机由储热体(1)供热;所述储热体(1)热交换管道出风口(3A)与单台滚筒式做青机进风口(3B)连接,或所述储热体(1)供热管道(18)分别与多台滚筒式做青机进风口(3B)连接。

2.根据权利要求1所述的环保节能乌龙茶综合做青机,其特征是:

所述储热体(1)热交换管道出风口(3A)与单台滚筒式做青机进风口(3B)连接方式为:

所述储热体(1)热交换管道出风口(3A)与滚筒式做青机进风口(3B)之间装置活动阀门(15),活动阀门(15)外侧有开放通风口(16);或所述储热体(1)热交换管道出风口(3A)与滚筒式做青机进风口(3B)之间为嵌套式连接,储热体(1)热交换管道出风口(3A)正对滚筒式做青机进风口(3B),其上嵌套可旋转伸缩的外筒(19);或所述储热体(1)热交换管道出风口(21)是扇形结构,正对滚筒式做青机进风口(3B),其内侧装置扇形叶片(22)、扇形叶片固定在支撑座(23)上、双金属元件(24)嵌套于一端焊接在支撑座(23)的连杆(25)上,连杆(25)的一端装置在轴承上,轴承由支撑座固定。

3.根据权利要求1所述的环保节能乌龙茶综合做青机,其特征是:

所述储热体(1)供热管道(18)出风口(17)与多台滚筒式做青机进风口(3B)连接方式为:

所述储热体(1)供热管道(18)出风口(17)与滚筒式做青机进风口(3B)之间装置活动阀门(15),活动阀门(15)外侧有开放通风口(16);或所述储热体(1)供热管道(18)出风口(17)与滚筒式做青机进风口(3B)之间为嵌套式连接,储热体(1)供热管道(18)出风口(17)正对滚筒式做青机进风口(3B),所述供热管道(18)出风口(17)上嵌套可旋转伸缩的外筒(19);或所述储热体(1)供热管道(18)出风口(21)是扇形结构,正对滚筒式做青机进风口(3B),其内侧装置扇形叶片(22)、扇形叶片固定在支撑座(23)上、双金属元件(24)嵌套于一端焊接在支撑座(23)的连杆(25)上,连杆(25)的一端装置在轴承上,轴承由支撑座固定。

4.根据权利要求2或3所述的环保节能乌龙茶综合做青机,其特征是:所述储热体(1)为换能储热一体式结构,可以把电能转换成热能储存,其材料为多相复合导电致热储热耐高温混凝土,导电相为石墨和金属纤维,骨料为比热容较高的玄武岩等材料,粘结剂为铝酸盐水泥,储热体表层中埋设多组供电电极,所述储热体内有中空的热交换管道(13A),储热体外壳为保温隔热材料。

5.根据权利要求2或3所述的环保节能乌龙茶综合做青机,其特征是:其还包括第二级储热体(2),由太阳能集热器供热预热;所述第二级储热体(2)设有两套互不连通热交换管道(13B)、(14),一套热交换管道出风口与第一级储热体进风口(10)连接,另一套热交换管道(11)与太阳能集热器系统的热交换管道连接。

6.根据权利要求2所述的环保节能乌龙茶综合做青机,其特征是:所述储热体结构为:

保温隔热外壳(26)内若干层储热球层(27)与电加热装置(29)依次排列,储热球(27)间形成热交换气隙(28)。

7.根据权利要求3所述的环保节能乌龙茶综合做青机,其特征是:所述储热体(1)由热隔离的多级储热体构成,各级储热体内设有两套互不连通的热交换管道(13B)、(14),第一级储热体一套热交换管道出风口与多台滚筒式做青机并联的进风管道(18)连接,另一套热交换管道的进风口与后一级储热体热交换管道的出风口连接,直至最后一级储热体热交换管道的进风口(20)与热风炉供热管道连接。
