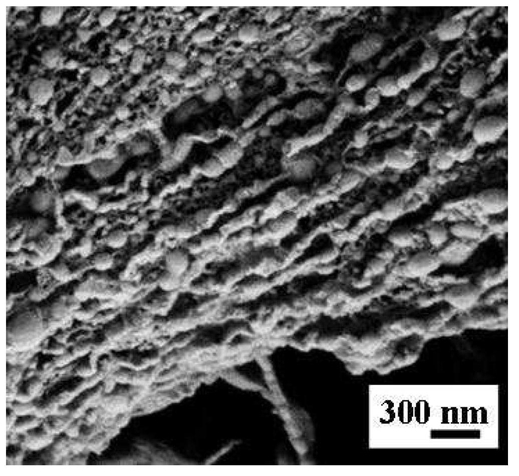

1.一种具有尖晶石结构的正钛酸镁纳米纤维材料，其特征在于材料的微观结构为单晶颗粒纵向排列形成的具有珠串状结构的纳米纤维，宏观形貌为纸片状，成分为具有人造尖晶石结构的正钛酸镁相。

2.如权利要求1所述的一种具有尖晶石结构的正钛酸镁纳米纤维材料的制备方法，其特征在于具体合成步骤如下（1）以实验室常用定量滤纸为模板，以有机钛酸盐为前躯体，通过表面溶胶凝胶法在滤纸纤维表面沉积TiO2凝胶层，干燥后得到TiO2/滤纸复合物；

（2）将所得TiO2/滤纸复合物材料在500~600℃焙烧4~6h除去滤纸，得到氧化钛纳米管；

（3）室温下，按照摩尔比1:2.5~4将TiO2纳米管与金属Mg粉放入自制的不锈钢反应釜中，通氮气一段时间后将反应釜关闭，然后整个体系升温至1100~1200℃保持3~5h，后降至室温；

（4）将还原产物用稀硝酸浸泡2h除去反应过程中生成的多余氧化镁，即得目标产物。

3.如权利要求2所述的具有尖晶石结构的正钛酸镁纳米纤维材料的制备方法，其特征在于使用价格低廉的实验室常用定量滤纸做模板制备钛酸镁纳米材料。

4.如权利要求2所述的具有尖晶石结构的正钛酸镁纳米纤维材料的制备方法，其特征在于将表面溶胶凝胶手段引入到正钛酸镁纳米材料的制备过程中，保证了制备过程中滤纸模版复杂而独特的结构被产物精确遗传。

5.如权利要求2所述的具有尖晶石结构的正钛酸镁纳米纤维材料的制备方法，其特征在于步骤（3）中所述通氮气一段时间后将不锈钢反应釜关闭时，管口留有狭小空隙，保证反应过程中有微量氧气进入反应体系，整个镁热还原反应的化学反应方程为：

2Mg+O2+TiO2→Mg2TiO4。
