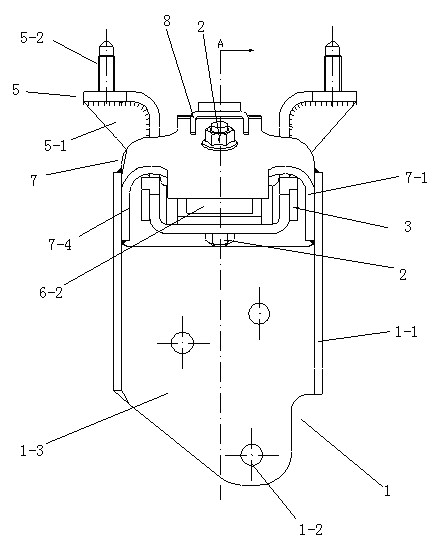

1.一种发动机悬置软垫,包括上骨架(5)、下骨架(7)、连接在上骨架和下骨架之间的减震构件(6)、连接在下骨架顶部上面的小支架(8)和连接在下骨架下部两侧的大支架(1),其特征在于:所述上骨架(5)呈凹槽形状,凹槽口部的两边分别为第一翻边(5-3),在两第一翻边上分别设有与其垂直连接的第一螺柱(5-2),凹槽底部有一向前的伸出段(5-4),在该伸出段上设有螺柱孔和第二定位销孔;
所述下骨架(7)呈倒“U”形状,左侧面为左搭接面(7-4)、右侧面为右搭接面(7-1);所述下骨架(7)与所述上骨架(5)的凹槽底部的伸出段对应,在所述下骨架(7)的顶部设有螺柱孔和第一定位销孔;
所述减震构件(6)包括上安装板(6-6)、下安装板(6-4)和设在两者之间并连接在一起的橡胶垫块(6-2),在所述上安装板(6-6)的上面设有第二螺柱(6-1)和第一定位销(6-8),在所述下安装板(6-4)的下面设有第三螺柱(6-3)和第二定位销(6-7);
所述第二螺柱(6-1)、第一定位销(6-8)分别与设在所述下骨架(7)顶部上的螺柱孔、第一定位销孔对应配合连接,所述第三螺柱(6-3)、第二定位销(6-7)分别与设在所述上骨架(5)凹槽底部的伸出段上的螺柱孔、第二定位销孔对应配合连接;
所述大支架(1)为一竖直平板(1-3),该竖直平板的两边设有向前弯折的第二翻边(1-
1),两个第二翻边的上部分别与下骨架(7)的左搭接面(7-4)、右搭接面(7-1)对应配合连接,在所述竖直平板上设有安装孔(1-2)。
2.根据权利要求1所述的发动机悬置软垫,其特征在于:所述减震构件(6)的下安装板(6-4)的左边设有向上弯曲的弯折边(6-5),该弯折边上硫化有橡胶,在下骨架(7)的前边设有向下延伸的第三翻边(7-2),在下骨架的后边设有向下倾斜的第四翻边(7-3),该第四翻边上硫化有橡胶。
3.根据权利要求1所述的发动机悬置软垫,其特征在于:所述小支架(8)呈门框形,且前边高于后边,在小支架(8)顶部上面设有第二缓冲垫(9)。
4.根据权利要求1所述的发动机悬置软垫,其特征在于:在上骨架(5)伸出段(5-4)的两侧分别设有第一缓冲垫(3)。
5.根据权利要求4所述的发动机悬置软垫,其特征在于:所述上骨架(5)上部的两侧分别设有加强肋(5-1),且加强肋(5-1)的上端与上骨架的第一翻边(5-3)连接。
6.根据权利要求1至5任一所述的发动机悬置软垫,其特征在于:所述上骨架(5)、下骨架(7)、小支架(8)和大支架(1)的表面涂有漆层。
