专利号: 2012102909912
申请人: 管中林
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种车轮自动调整的脊梁桥越野车底盘,包括承载车身的脊梁桥,其特征在于:所述脊梁桥前端安装脊梁桥前半轴,脊梁桥前半轴前端连接前桥摇摆架,所述脊梁桥前半轴后端连接前液压摇摆调节器,所述脊梁桥后端安装脊梁桥后半轴,脊梁桥后半轴后端连接后桥摇摆架,所述脊梁桥后半轴前端安装后液压摇摆调节器,所述前液压摇摆调节器与后液压摇摆调节器之间通过液压系统连接,所述前桥摇摆架两侧连接车前轮,所述后桥摇摆架两侧连接车后轮;所述前液压摇摆调节器包括连接脊梁桥前半轴的前传动摇摆架,还包括铰接在前传送摇摆架左侧的左前液压缸,还包括铰接在前传送摇摆架右侧的右前液压缸;所述后液压摇摆调节器包括连接脊梁桥后半轴的后传动摇摆架,还包括铰接在后传送摇摆架左侧的左后液压缸,还包括铰接在后传送摇摆架右侧的右后液压缸;所述液压系统包括连接左前液压缸与左后液压缸的左侧液压管,还包括连接右前液压缸与右后液压缸的右侧液压管,还包括连接左侧液压管与右侧液压管的连通液压管,连通液压管上连接有液压泵;

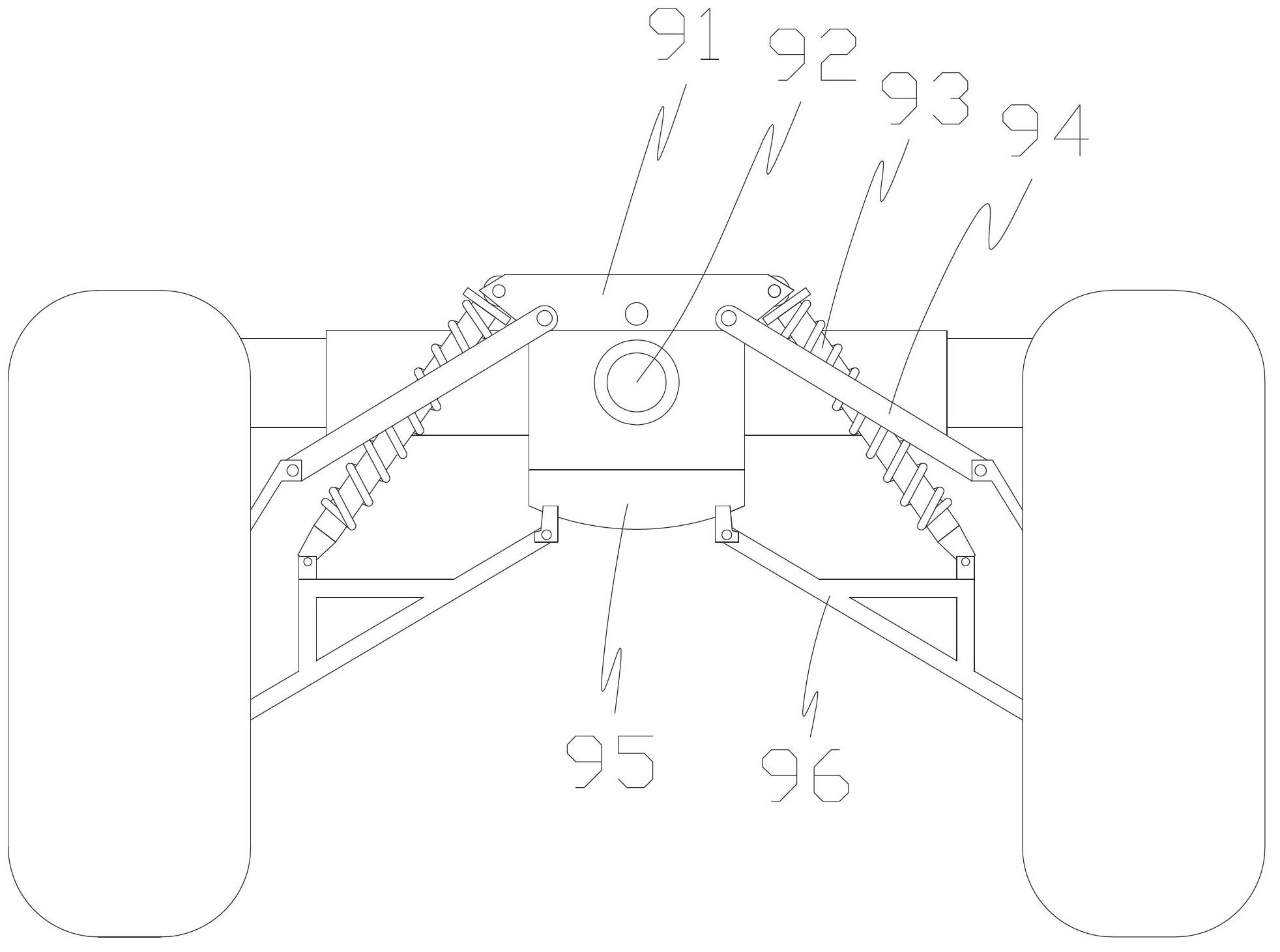

所述后桥摇摆架包括与脊梁桥后半轴连接的轴头、固定在轴头上端的摇摆上支架、固定在轴头下端的差速器,还包括连接车后轮的上摇摆架和下摇摆架,所述上摇摆架与摇摆上支架铰接,所述下摇摆架与差速器铰接,所述摇摆上支架与下摇摆架之间连接弹簧减震器。

2.根据权利要求1所述的车轮自动调整的脊梁桥越野车底盘,其特征在于:所述前桥摇摆架与后桥摇摆架结构相同。
