专利号: 2012102951286
申请人: 昆山洺九机电有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

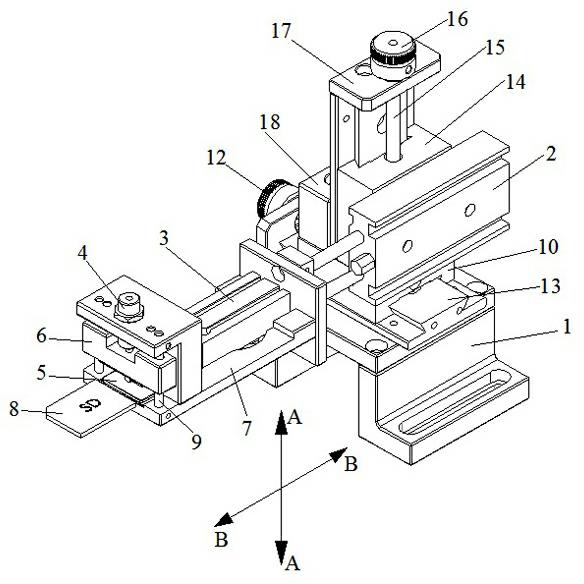

1.SD卡插拔检测机,包括底座,其特征在于,还包括气缸组件,上述气缸组件包括:第一气缸、第二气缸、第三气缸、SD卡推块、SD卡压块、用于安装上述第二气缸和第三气缸的固定座,上述第一气缸的活塞杆与固定座连接,上述第二气缸的活塞杆与SD卡推块连接,上述第三气缸的活塞杆与SD卡压块连接;上述第一气缸的活塞杆的运动方向与第二气缸的活塞杆的运动方向相同,上述第一气缸的活塞杆的运动方向与第三气缸的活塞杆的运动方向垂直。

2.根据权利要求1所述的SD卡插拔检测机,其特征在于,上述底座上方设有水平调节组件,包括:沿水平方向滑动的水平滑块,以及驱动上述水平滑块滑动的水平调节杆,上述水平调节杆的端部连接有一水平调节旋钮。

3.根据权利要求2所述的SD卡插拔检测机,其特征在于,上述水平调节组件上方还设有竖直调节组件,包括:沿竖直方向滑动的竖直滑块,以及驱动上述竖直滑块滑动的竖直调节杆,上述竖直调节杆的端部连接有一竖直调节旋钮;上述气缸组件与上述竖直滑块连接。

4.根据权利要求2所述的SD卡插拔检测机,其特征在于,上述水平滑块下方还设有一L形的水平垫块,上述水平垫块的水平面上形成有水平滑轨,上述水平滑块上形成有与水平滑轨配合的水平滑动结构。

5.根据权利要求4所述的SD卡插拔检测机,其特征在于,上述水平滑块与水平调节旋钮设置于水平垫块的竖直面的两侧。

6.根据权利要求3所述的SD卡插拔检测机,其特征在于,上述竖直滑块侧方还设有一L形的竖直垫块,上述竖直垫块的竖直面上形成有竖直滑轨,上述竖直滑块上形成有与竖直滑轨配合的竖直滑动结构。

7.根据权利要求6所述的SD卡插拔检测机,其特征在于,上述竖直滑块与竖直调节旋钮设置于竖直垫块的水平面的两侧。

8.根据权利要求6所述的SD卡插拔检测机,其特征在于,上述竖直垫块与水平滑块连接,其旁边还设有一与水平滑块连接的加固块。

9.根据权利要求1-8任一项所述的SD卡插拔检测机,其特征在于,上述固定座包括:

安装上述第二气缸的水平底面,与上述水平底面一体成型的竖直支撑面和与竖直支撑面垂直的水平顶面,上述第三气缸安装于水平顶面上,上述水平顶面与水平底面之间设有两根滑杆,上述SD卡压块穿过上述滑杆并相对滑动。
