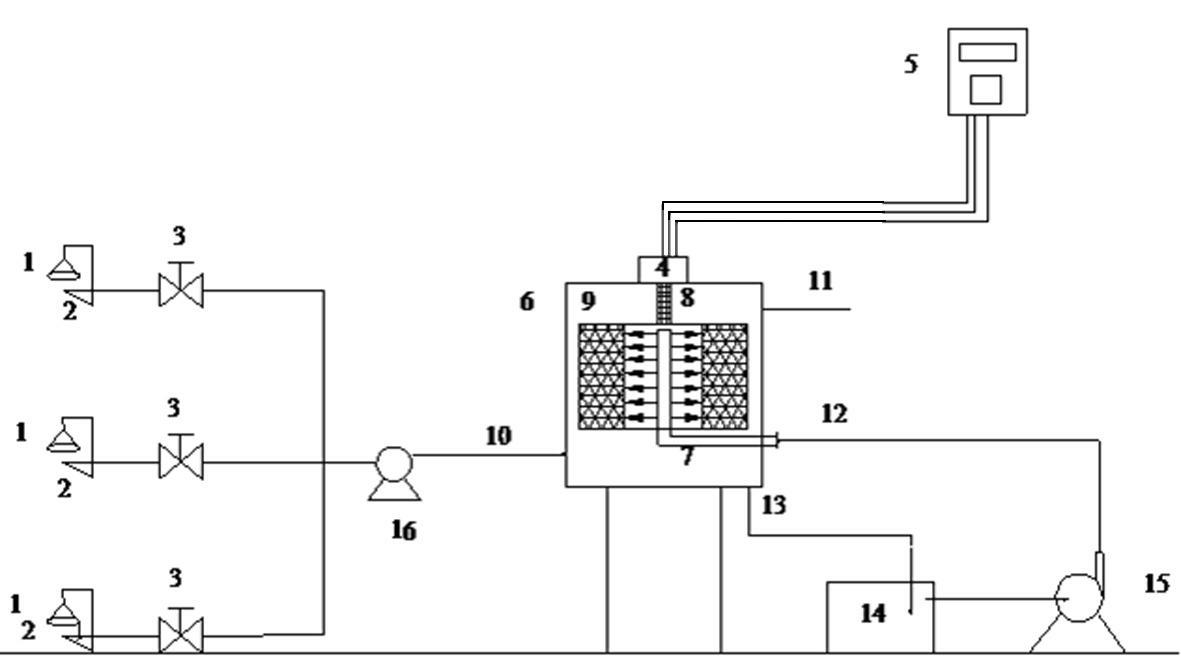

1.一种焊接烟尘净化装置，其特征在于包括与焊枪（2）集成为一体的若干并联的集气罩（1），若干集气罩（1）的出气口通过集气罩管路与旋转填料床（6）的气体进口（10）连接，集气罩管路上设置引风机（16），旋转填料床的液体进口（12）通过液泵（15）连接液体储槽（14），气体进口（11）设置于旋转填料床（6）的底部，与液体进口（12）连接的液体分布器（7）沿旋转填料床填料转子（9）的中心轴线方向设置；所述的集气罩（1）为伞形结构，伞形结构包括上、中、下连为一体的三部分，上部为与气体进口连接的管路部分，中部为台形部分，下部为环形部分，各部分之间结构满足：1/2环形部分的直径（D）≤尘源距离罩口的距离（d）≤2环形部分的直径（D）；1/4环形部分的直径（D）≤环形部分裙边高度（L）≤1/2环形部分的直径（D）；30°≤台形部分与环形部分的角度（α）≤60°；焊枪的上部、下部或者侧部设置有连接机构与集气罩连接，集气罩的形式包括下吸式吸气罩、侧吸罩以及上吸罩，下吸式吸气罩罩口在焊点的下面；焊接小型工件的焊接工作台采用固定式侧吸罩；上吸罩，用于焊点固定的工位, 罩口还可作成转动的形式，焊枪的上部的连接机构为可转动连接机构；所述的焊接烟尘净化装置整体设置于可移动运输小车上。
