1.一种烯丙基硫脲改性魔芋葡甘聚糖共聚物的制备方法，包括以下制备步骤：以魔芋葡甘聚糖为基础性组剂，在 N2保护下，于 80%乙醇中充分溶胀，缓慢加入引发

2+

剂 Fe /H2O2，通 N2 15min 后，加入单体烯丙基硫脲，反应1.5h 后，缓慢升温至80℃，在搅拌下加入 10% NaOH 溶液，调 pH 至 6~7，分别用丙酮、90%乙醇洗涤，过滤，干燥，得到烯丙基硫脲改性魔芋葡甘聚糖共聚物。

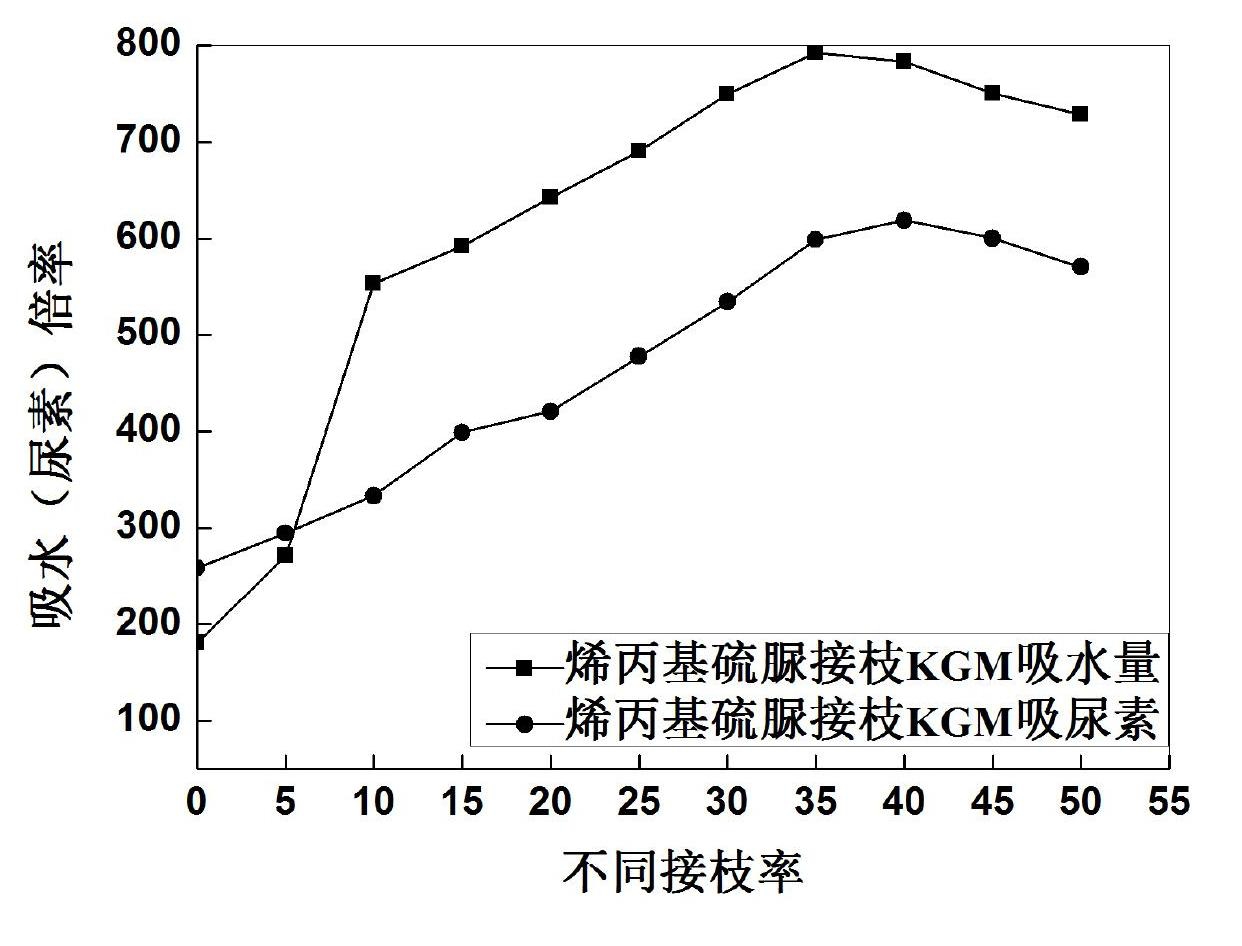

2.根据权利要求1所述的烯丙基硫脲改性 KGM 共聚物，其特征在于：所得到的共聚物接枝率为10~50%。

3.根据权利要求2所述的烯丙基硫脲改性 KGM 共聚物，其特征在于：所得到的共聚物接枝率为35~40%。

4.根据权利要求3所述的烯丙基硫脲改性 KGM 共聚物，其特征在于：所得到的共聚物接枝率为 39%。

5.一种利用权利要求1所述的烯丙基硫脲改性 KGM 共聚物制成的包膜缓释氮肥，其特征在于：KGM共聚物作为缓释材料，缓释氮肥的组分以质量份计为：尿素100，共聚物缓释材料0.1~10，包膜剂0.1~8。

6.根据权利要求 5所述的缓释氮肥，其特征在于：缓释氮肥的组分以质量份计为：尿素 100，共聚物缓释材料1.0~2.5，包膜剂0.5~2.0。

7.根据权利要求 5或 6 所述的缓释氮肥，其特征在于：所述的包膜剂为甘蔗皮、橘皮、柚子皮、花生壳或糠料粉中的一种或多种，将其干燥、粉碎至过200 目。

8.制备权利要求 5、6 或 7 任一权利要求所述的缓释氮肥的方法，包括以下步骤：（1）将尿素倒入带有机械搅拌器的容器内，搅拌器并升温至 80~90℃使尿素成熔融状态，缓慢加入共聚物缓释材料，持续搅拌 10~15min 后，共混造粒；

（2）在保持包衣机内温度为 60~65℃下，喷入包膜材料，使包膜剂均匀地包裹在肥料表面，控制时间在 10~20min；再喷入共聚物缓释材料；

（3）冷却固化，制得缓释氮肥。

9.根据权利要求 8所述的缓释氮肥的制备方法，其特征在于：得到的缓释氮肥其形状是片状、颗粒状或圆柱状。
