1.一种单晶模板制备铁氧体薄膜的方法，其特征在于包括如下步骤：

（1）溶胶制备

按照化学式Co1-xZnxFe2O4称取所需质量的九水合硝酸铁、六水合硝酸锌、六水合硝酸钴，其中x=0.1，将上述物质放入60-80℃去离子水中，恒温磁力搅拌得到盐溶液，去离子水的加入量以能完全溶解所需质量的九水合硝酸铁、六水合硝酸锌和六水合硝酸钴为准；九水合硝酸铁、六水合硝酸锌和六水合硝酸钴的质量之和与EDTA的质量比为2.1~2.3：1；

称取柠檬酸和EDTA，柠檬酸与EDTA的质量比控制在4:1，放入到80℃去离子水中，去离子水的加入量以能完全溶解柠檬酸和EDTA为准；恒温磁力搅拌得到混合溶液1，将该混合溶液1缓慢滴加入上述盐溶液中得到混合溶液2，加入氨水控制溶液的pH值等于7；缓慢加入乙酰丙酮和乙二醇，油浴70-80℃恒温磁力搅拌90-110h，形成溶胶；

（2）薄膜制备

PMNT单晶模板分别在体积比1:1.5:5的硫酸：氢氟酸：去离子水组成的混合溶液、NaOH溶液、丙酮、无水乙醇、去离子水中超声清洗，每一步清洗之间用去离子水冲洗单晶基片；清洗后，放入真空干燥箱中烘干；

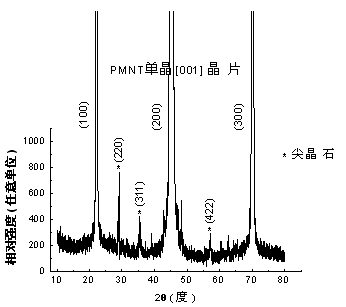

以PMNT单晶晶片为模板，用旋转涂膜法制备钴锌铁氧体薄膜，湿凝胶膜在真空干燥箱中自然干燥，得到干凝胶膜，干凝胶膜放入马弗炉中，以1℃/min的速率升温至200℃，使其发生自蔓延反应，重复以上步骤，直至得到所需要的膜厚，将薄膜在500-700℃热处理

1-4h，以控制薄膜的晶体结构。

2.如权利要求1所述的一种单晶模板制备铁氧体薄膜的方法，其特征在于：所述氨水的质量百分浓度为25~28%。

3.如权利要求1所述的一种单晶模板制备铁氧体薄膜的方法，其特征在于：所述乙酰丙酮占混合溶液2体积的1.4%，所述乙二醇占混合溶液2体积的5.08%。

4.如权利要求1所述的一种单晶模板制备铁氧体薄膜的方法，其特征在于：所述NaOH溶液的浓度为20wt%。

5.如权利要求1所述的一种单晶模板制备铁氧体薄膜的方法，其特征在于：所述PMNT单晶晶片的切型为[001]、[110]或[111]。
