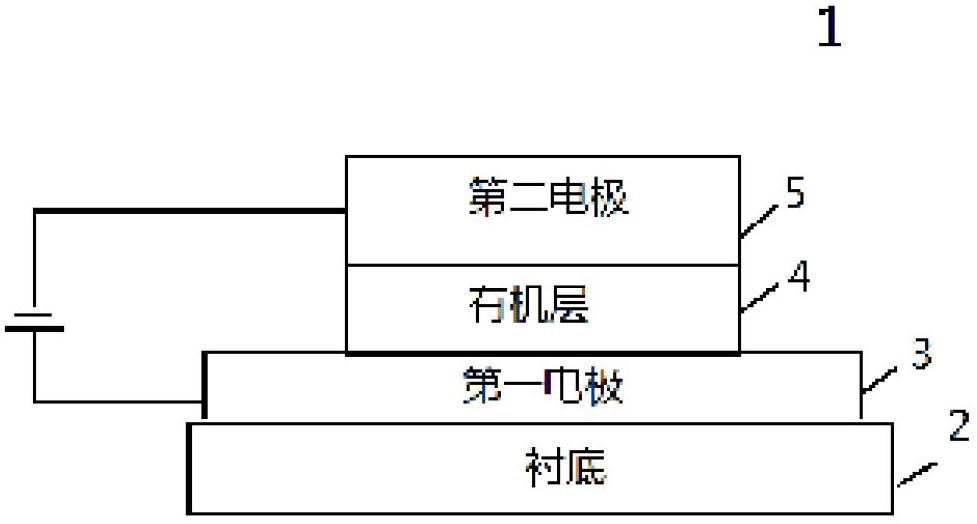

1.一种基于柔性碳纳米管薄膜的有机发光器件，包括第一电极层、第二电极层和在第一电极层和第二电极层之间的有机电致发光层，有机电致发光层由空穴注入层、空穴传输层，蓝色层，电子传输层，电子注入层层叠而成；其特征在于，第一电极设置在柔性衬底层上，第一电极层和第二电极层至少包含一层碳纳米管薄膜层，该碳纳米管薄膜层透光率为：

50-97%，面电阻为：10-500Ω/□。

2.根据权利要求1所述的一种基于柔性碳纳米管薄膜的有机发光器件，其特征在于：

上述第一电极为阳极，所述第二电极为阴极，其中，第一电极中至少包含一层碳纳米管导电薄膜层并对其进行P型掺杂，提高碳纳米管导电薄膜层的功函数，匹配有机层，同时改善其表面导电性及减小表面粗糙度。

3.根据权利要求1所述的一种基于柔性碳纳米管薄膜的有机发光器件，其特征在于：

上述第一电极为阴极，所述第二电极为阳极，第二电极中至少包含一层碳纳米管薄膜层，其中对碳纳米管薄膜进行N型掺杂，以降低碳纳米管薄膜的功函数。

4.根据权利要求1所述的一种基于柔性碳纳米管薄膜的有机发光器件，其特征在于：

上述第一电极为阳极，所述第二电极为阴极，两电极全部包含至少一层碳纳米管薄膜层，其中阳极碳纳米管薄膜进行P型掺杂，阴极碳纳米管薄膜进行N型掺杂处理，降低碳纳米管薄膜的功函数。

5.根据权利要求2或4所述的一种基于柔性碳纳米管薄膜的有机发光器件，其特征在于：上述碳纳米管导电薄膜层进行P型掺杂的工艺过程是：将市售的单壁/多壁/双壁碳纳米管加入0.1wt%-10wt%表面活性剂的水溶液中，碳纳米管浓度为：0.01-10mg/ml，将溶液超声分散，高速离心分散10min-1h，取上清液，然后以喷涂、浸渍提拉、旋涂的方法得到附着在柔性衬底层上的碳纳米管导电薄膜或者以微孔抽滤和转移的方法形成独立碳纳米管导电薄膜，并被硝酸、O2、NO2、SOCl2、SOBr2或卤族元素中的任意一种或两种组合，组合比例是：

1wt%-99wt%进行P型掺杂处理0.5-10h，可得到透光率：50-97%，面电阻为：10-500Ω/□的碳纳米管透明导电薄膜；或者将市售的单壁/多壁/双壁碳纳米管加入0.1wt%-10wt%大分子物质有机溶液中混合，将溶液超声分散，高速离心分散10min-1h，取上清液，以喷涂，浸渍提拉，旋涂的方法得到附着在柔性衬底层上的碳纳米管导电薄膜。

6.根据权利要求3或4所述的一种基于柔性碳纳米管薄膜的有机发光器件，其特征在于：上述碳纳米管导电薄膜层进行N型掺杂的工艺过程是：将市售的单壁/多壁/双壁碳纳米管加入0.1wt%-10wt%表面活性剂的水溶液中，碳纳米管浓度为：0.01-10mg/ml,将溶液超声分散，高速离心分散10min-1h，取上清液，以喷涂、浸渍提拉，旋涂的方法得到附着在柔性衬底上的碳纳米管导电薄膜或者微孔抽滤和转移的方法形成独立碳纳米管导电薄膜，并被碱金属、 胺组分的分子或者聚合物进行N型掺杂处理0.5-10h，可得到透光率：50-97%，面电阻为：10-500Ω/□的碳纳米管透明导电薄膜；或者将市售的单壁/多壁/双壁碳纳米管加入0.1wt%-10wt%胺组分的分子或者聚合物有机溶液混合后将溶液超声分散，高速离心分散10min-1h，取上清液，以喷涂，浸渍提拉，旋涂的方法得到附着在柔性衬底上的碳纳米管导电薄膜。

7.根据权利要求1所述的一种基于柔性碳纳米管薄膜的有机发光器件，其特征在于：

上述柔性衬底层材料为耐高温薄膜材料，为聚对苯二甲酸乙二醇酯PET、聚萘二甲酸乙二醇酯PEN、聚碳酸酯PC、聚丙烯PP、聚酰亚胺PI、三乙酰基纤维素TAC中的任一种或者两种的以上的组合。

8.根据权利要求5所述的一种基于柔性碳纳米管薄膜的有机发光器件，其特征在于：

上述大分子物质有机溶液采用聚噻吩、聚吡咯中的任意一种或者两种组合，重量百分比为

1wt%-99wt%。

9.根据权利要求6所述的一种基于柔性碳纳米管薄膜的有机发光器件，其特征在于：

上述胺组分的分子或者聚合物有机溶液采用肼、联氨、酰肼、聚乙烯亚胺、甲胺、乙二胺中的任意一种或者两种组合，重量百分比为1wt%-99wt%。
