1.一种磺化芳族聚合物/侧链含磺酰亚胺基芳族聚合物共混离子交换膜，其特征是：

以侧链含磺酰亚胺基芳族聚合物为基体，在其中共混磺化芳族聚合物，按照质量百分比计，所述的磺化芳族聚合物占侧链含磺酰亚胺基芳族聚合物的5％～200％；

所述的磺酰亚胺基团的分子式为R1SO2NMSO2R2，其中R1、R2为烷基、全氟烷基、全氟醚基+ + + +或芳香基链式结构；M为H 或者金属离子Li、Na、K。

2.根据权利要求1所述的磺化芳族聚合物/侧链含磺酰亚胺基芳族聚合物共混离子交换膜，其特征是：所述的磺化芳族聚合物为磺化聚联苯、磺化聚砜、磺化聚苯并咪唑、磺化聚醚酮、磺化聚醚醚酮、磺化聚苯醚、磺化聚苯硫醚、磺化聚芳香酰胺、磺化聚芳香酰亚胺、磺化聚联苯的衍生物、磺化聚砜的衍生物、磺化聚苯并咪唑的衍生物、磺化聚醚酮的衍生物、磺化聚醚醚酮的衍生物、磺化聚苯醚的衍生物、磺化聚苯硫醚的衍生物、磺化聚芳香酰胺的衍生物、磺化聚芳香酰亚胺的衍生物中的任意一种或几种的混合物。

3.根据权利要求1所述的磺化芳族聚合物/侧链含磺酰亚胺基芳族聚合物共混离子交换膜，其特征是：所述的磺化芳族聚合物占侧链含磺酰亚胺基芳族聚合物基体的10％～

180％。

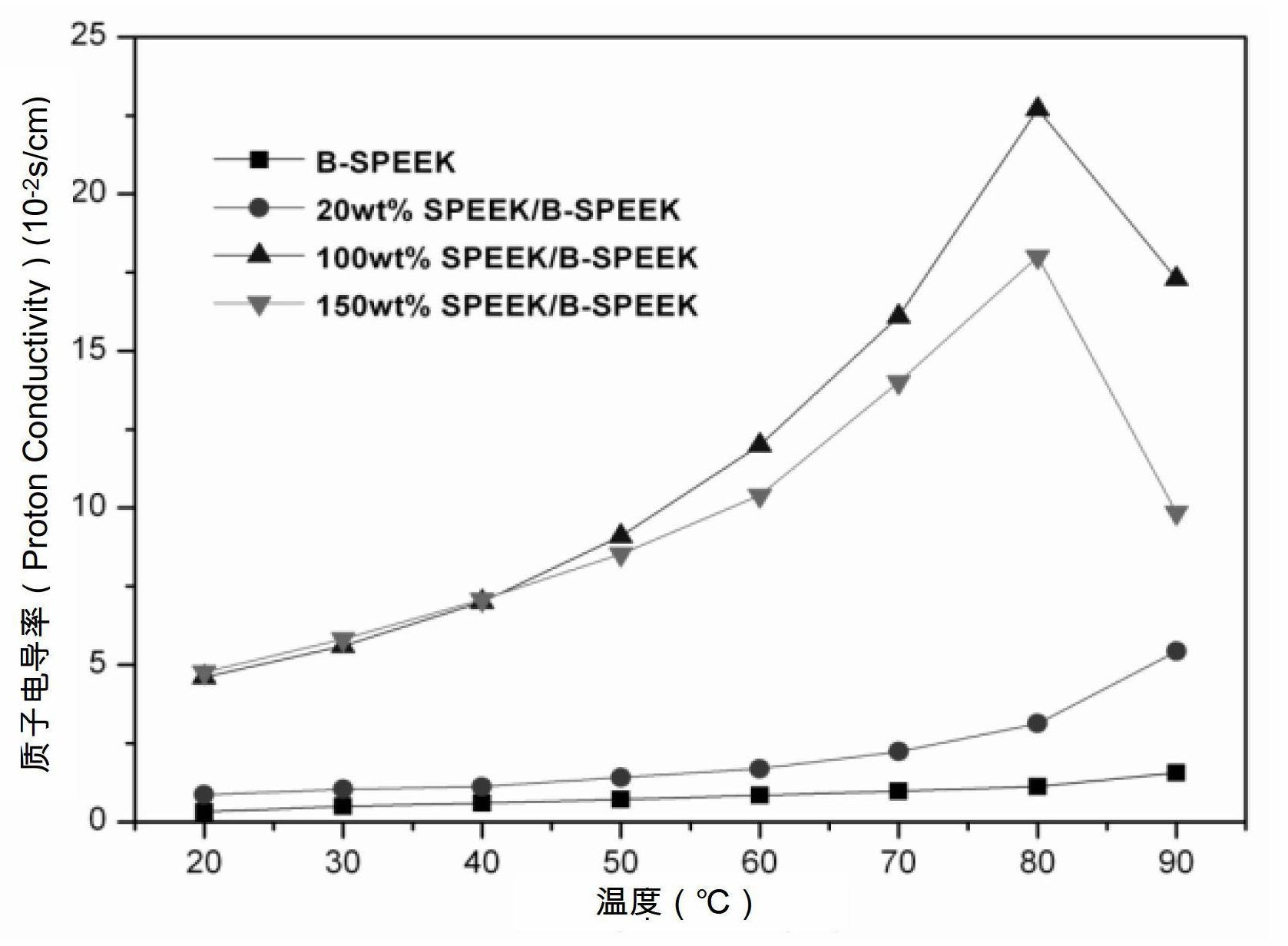

4.根据权利要求1所述的磺化芳族聚合物/侧链含磺酰亚胺基芳族聚合物共混离子交换膜的制备方法，其特征是：首先，将侧链含磺酰亚胺基芳族聚合物溶于有机溶剂，得到基体溶液；然后，在基体溶液中共混磺化芳族聚合物，得到混合溶液，其中，按照质量百分比计，所述的磺化芳族聚合物占侧链含磺酰亚胺基芳族聚合物的5％～200％；最后，将混合溶液流延成膜，烘干后得到磺化芳族聚合物/侧链含磺酰亚胺基芳族聚合物共混离子交换膜。

5.根据权利要求4所述的磺化芳族聚合物/侧链含磺酰亚胺基芳族聚合物共混离子交换膜的制备方法，其特征是：所述的有机溶剂为二甲基亚砜、N,N-二甲基乙酰胺、N-甲基吡咯烷酮、二甲基甲酰胺、乙腈、丙酮、乙酸乙酯、氯仿、二氯甲烷、甲基乙基酮、四氢呋喃或甲醇。

6.根据权利要求1所述的磺化芳族聚合物/侧链含磺酰亚胺基芳族聚合物共混离子交换膜在燃料电池、电解制备装置、氯碱工业、电渗析、化学催化、气体分离技术中的应用。
