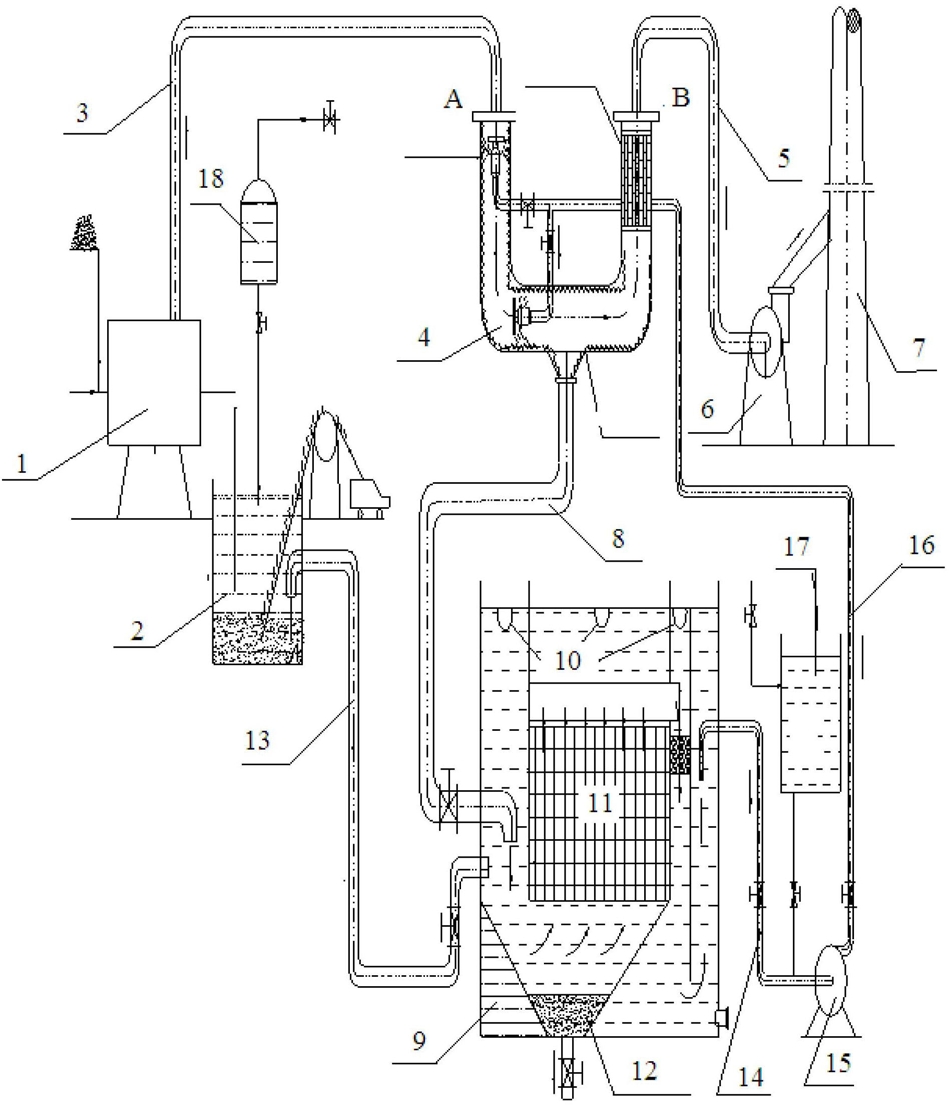

1.一种燃煤锅炉多效U型管式除尘脱硫一体化装置，其特征是：包括燃煤锅炉（1），燃煤锅炉（1）底部与储渣池（2）连通，顶端通过管道（3）连接一体化U型管（4）的一端端口（A），一体化U型管（4）的另一端端口（B）通过管道（5）与引风机（6）相连，引风机（6）另一端设置有烟囱（7）；

一体化U型管（4）的U型槽底部通过管道（8）连接至防腐水泥池（9），防腐水泥池（9）顶部设置有若干个撇油撇油器（10），还设置有除油除沫除渣循环水池（11），底部设置一个排出口（12）；储渣池（2）通过管道（13）与防腐水泥池（9）相连通，防腐水泥池（9）另一侧则通过管道（14）连接循环泵（15）；

一体化U型管（4）的一端端口（A）内设置有管道（16），管道（16）与循环泵（15）相连接。

2.如权利要求1所述燃煤锅炉多效U型管式除尘脱硫一体化装置，其特征是：所述储渣池（2）还设置有用于抽渣的泵。

3.如权利要求1所述燃煤锅炉多效U型管式除尘脱硫一体化装置，其特征是：还包括碱池（17），碱池（17）与管道（14）相连通。

4.如权利要求1所述燃煤锅炉多效U型管式除尘脱硫一体化装置，其特征是：储渣池（2）上端还设置有一个连通的水箱（18）。

5.如权利要求1所述燃煤锅炉多效U型管式除尘脱硫一体化装置，其特征是：管道（13）、（8）、（14）和（16）上均设置有开关。

6.一种通过燃煤锅炉多效U型管式除尘脱硫一体化装置除尘脱硫的方法，其特征是步骤为：筛选含碱量为20%~60%的石子，在燃煤锅炉（1）内投入煤炭，按每吨煤炭加入10~20kg投入石子，送入炉膛灼烧得到石灰，石灰与煤炭中的二氧化硫反应进行一级脱硫，炉渣和一部分石灰送入储渣池（2），储渣池（2）中加入由水箱（18）中储存的水进行反应，得到碱性渣浸水，调节储渣池（2）中pH值为8~9，将调节后的碱性渣浸水抽送入防腐水泥池（9）；

防腐水泥池（9）上端设置有若干个撇油撇油器（10），碱性渣浸水进入防腐水泥池（9）后通过撇油撇油器（10）除去漂浮的油沫，随后进入除油除沫除渣循环水池（11）中，进行水、油沫和尘粒的三相分离，进一步实现除油除沫；除油除沫除渣循环水池（11）包括上部的撇油撇油器（10）、中部的直管分离器和下方的沉淀池，碱性渣浸水三相分离后尘粒下沉入防腐水泥池（9）的底部，通过开关排放出；

含硫含尘烟气通过管道（3）进入一体化U型管（4），一体化U型管（4）附着有防腐胶

3

泥，通过螺旋喷嘴头喷石灰水溶液进行二级喷雾，喷雾量为8~12L/m，石灰水溶液的浓度为

8~10g/L，pH为8~9；含硫含尘烟气与石灰水溶液通过螺旋嘴喷头和设置在喷头前端的挡板充分接触，固体物质和反应后的废水通过管道（8）进入防腐水泥池（9）中，经过除尘脱硫的符合标准的烟气则经管道（5）通过引风机（6）从烟囱（7）排放出；

碱池（17）中放置有碳酸钠溶液，与进入防腐水泥池（9）中的石灰水混合，经循环泵（15）通过管道（16）对一体化U型管（4）中的螺旋喷嘴头供应碱水。
