专利号: 2012103467539
申请人: 西安理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

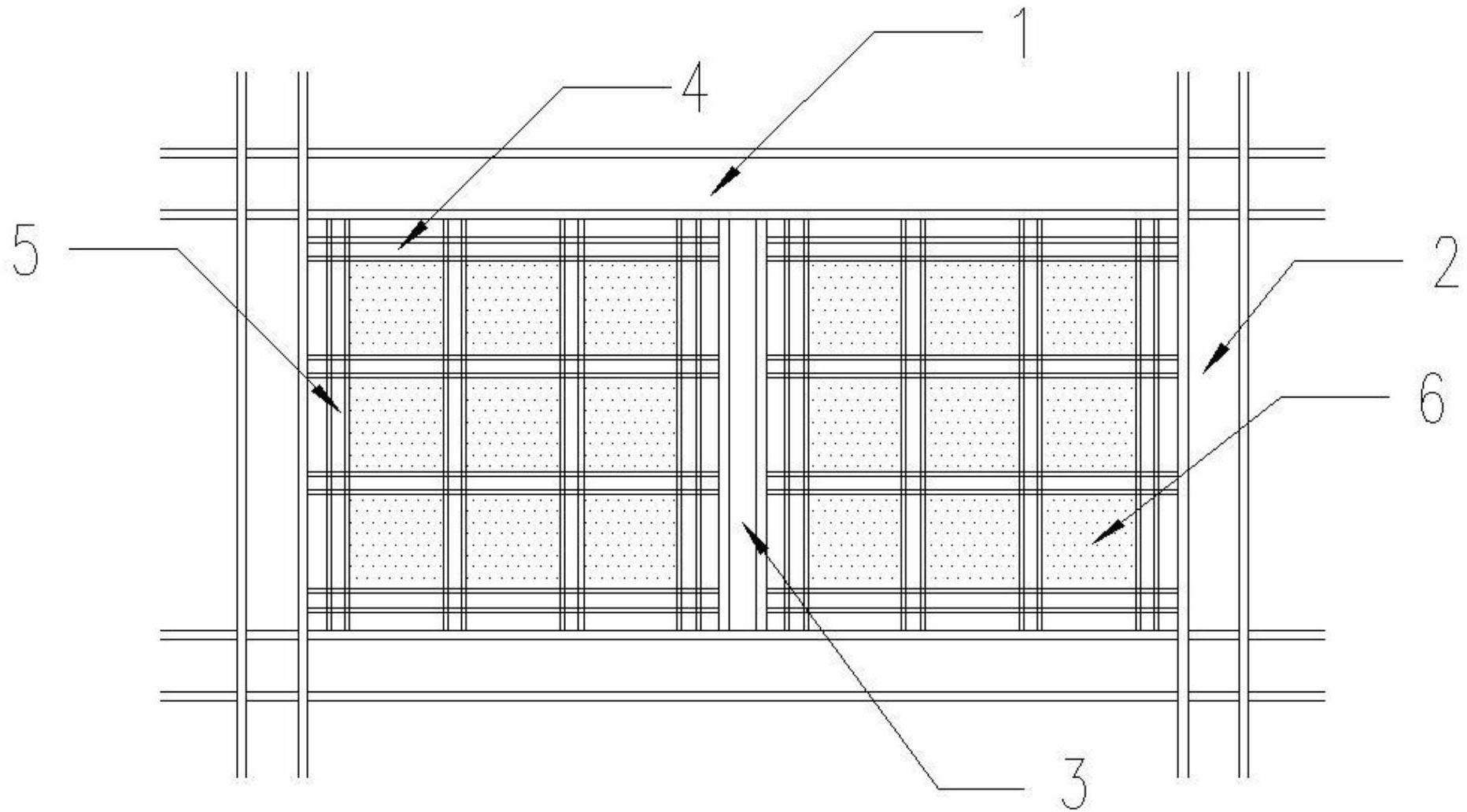

1.一种分离式钢板剪力墙,其特征在于,包括由框格梁(4)和框格柱(5)构成的矩形单元骨架,所述矩形单元骨架为三梁三柱式结构、四梁四柱式结构、五梁五柱式结构、四梁三柱式结构或三梁四柱式结构,所述各矩形单元骨架的各个框格内均安装有内嵌钢板(6);

所述各框格梁(4)和框格柱(5)均采用轻型钢,所述轻型钢为热轧轻型钢、焊接轻型钢、薄壁钢管、冷弯薄壁型钢及由薄钢板焊接成的构件,所述各内嵌钢板(6)采用低屈服点钢、普通低碳钢或高强度钢;

所述分离式钢板剪力墙安装在框架结构的框架梁(1)或框架柱(2)上,两个钢板剪力墙之间通过连接柱(3)相连接;其中,所述各框架梁(1)和框架柱(2)均采用全钢架或钢筋混凝土;所述框格梁(4)和框格柱(5)均伸出端头(8),所述各上下两边的端头(8)均通过节点板焊接或通过高强螺栓栓接在对应的框架梁(1)上,或各四周边的端头(8)均通过节点板焊接或通过高强螺栓栓接在对应的框架梁(1)或框架柱(2)上;

对承载型分离式钢板剪力墙,所述各内嵌钢板(6)采用普通低碳钢Q235、高强度钢Q345、高强度钢Q390或高强度钢Q420;

对耗能型分离式钢板剪力墙,所述内嵌钢板(6)采用低屈服点钢Q160LY、低屈服点钢Q225LY或普通低碳钢Q235;

对阻尼器型分离式钢板剪力墙,所述内嵌钢板(6)采用低屈服点钢Q100LY、低屈服点钢Q160LY或低屈服点钢Q225LY。

2.按照权利要求1所述的分离式钢板剪力墙,其特征在于,墙体的宽度尺寸为2.5m~

3.6m,墙体的高度尺寸为2.5m~3.6m,墙体的厚度为200mm~300mm;所述矩形单元骨架的各个框格尺寸均为500mm~1500mm,所述各框格梁(4)和框格柱(5)的高度和宽度尺寸均为200mm~300mm;所述各内嵌钢板(6)的宽厚比小于等于250,且厚度为4mm~25mm。

3.按照权利要求1所述的分离式钢板剪力墙,其特征在于,所述各内嵌钢板(6)的上下两边均焊接或通过高强螺栓栓接在鱼尾板(7)上,各鱼尾板(7)均焊接或通过高强螺栓栓接在矩形单元骨架上。

4.按照权利要求1所述的分离式钢板剪力墙,其特征在于,所述各内嵌钢板(6)的四个周边均焊接或通过高强螺栓栓接在鱼尾板(7)上,各鱼尾板(7)均焊接或通过高强螺栓栓接在矩形单元骨架上。

5.按照权利要求1至4任一所述的分离式钢板剪力墙的应用,其特征在于,包括由框架梁(1)和框架柱(2)构成的框架结构,所述分离式钢板剪力墙安装在框架结构的框架梁(1)或框架柱(2)上,两个钢板剪力墙之间通过连接柱(3)相连接;其中,所述各框架梁(1)和框架柱(2)均采用全钢架或钢筋混凝土。

6.按照权利要求5所述的分离式钢板剪力墙的应用,其特征在于,所述分离式钢板剪力墙的框格梁(4)和框格柱(5)均伸出端头(8),所述各上下两边的端头(8)均通过节点板焊接或通过高强螺栓栓接在对应的框架梁(1)上,或各四周边的端头(8)均通过节点板焊接或通过高强螺栓栓接在对应的框架梁(1)或框架柱(2)上。
