专利号: 2012103494080
申请人: 河海大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

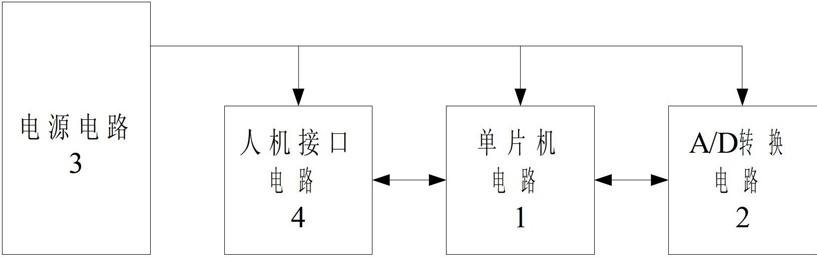

1.一种高精度智能酸度计,包括单片机电路、A/D转换电路、人机接口电路和电源电路,A/D转换电路和人机接口电路分别与单片机电路连接,其特征在于,A/D转换电路包括温度传感器、PH传感器、第一运算放大器、第二运算放大器、多路模拟开关和A/D转换器,温度传感器、PH传感器的输出分别经第一、第二运算放大器连接至多路模拟开关其中一个通道的多个输入端,所述其中一个通道的输出端与A/D转换器连接,多路模拟开关的另一个通道的输出端连接到第二运算放大器的反相输入端,所述另一个通道的其中两个输入端分别连接不同阻值的电阻,供量程切换,多路模拟开关的地址端与单片机电路连接。

2.如权利要求1所述的高精度智能酸度计,其特征在于PH传感器输出的信号经第二运算放大器放大后,接入多路模拟开关的X通道输入端X0和X1。

3.如权利要求1所述的高精度智能酸度计,其特征在于温度传感器输出的信号经第一运算放大器放大后,接入多路模拟开关的X通道输入端X3。

4.如权利要求1~3任一所述的高精度智能酸度计,其特征在于多路模拟开关的Y通道的输出端连接到第二运算放大器的反相输入端,其输入端Y0和Y1分别连接不同阻值的电阻。

5.如权利要求1所述高精度智能酸度计的测量方法,其特征在于温度补偿方法,采用温度传感器测量环境温度,对非标准温度的标准溶液进行校正,单片机电路根据不同的温度范围采用不同公式进行计算,得到环境温度下的标准溶液的PH值,具体方法如下:一点校正时:

0 ~50

50 ~60

其中,PH1表示一点校正标准溶液的测量PH值,t1表示一点校正所测得的环境温度值;

二点校正时:

0 ~50

50 ~60

其中,PH2表示二点校正标准溶液的测量PH值,t2表示二点校正所测得的环境温度值。

6.如权利要求5所述高精度智能酸度计的测量方法,其特征在于在进行一点校正和二点校正时,根据PH传感器所测标准溶液的毫伏值,经运算放大器放大后,单片机电路对放大后的毫伏值进行采集,并依据不同标准溶液的毫伏值范围自动识别标准溶液。
