专利号: 2012103508948
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

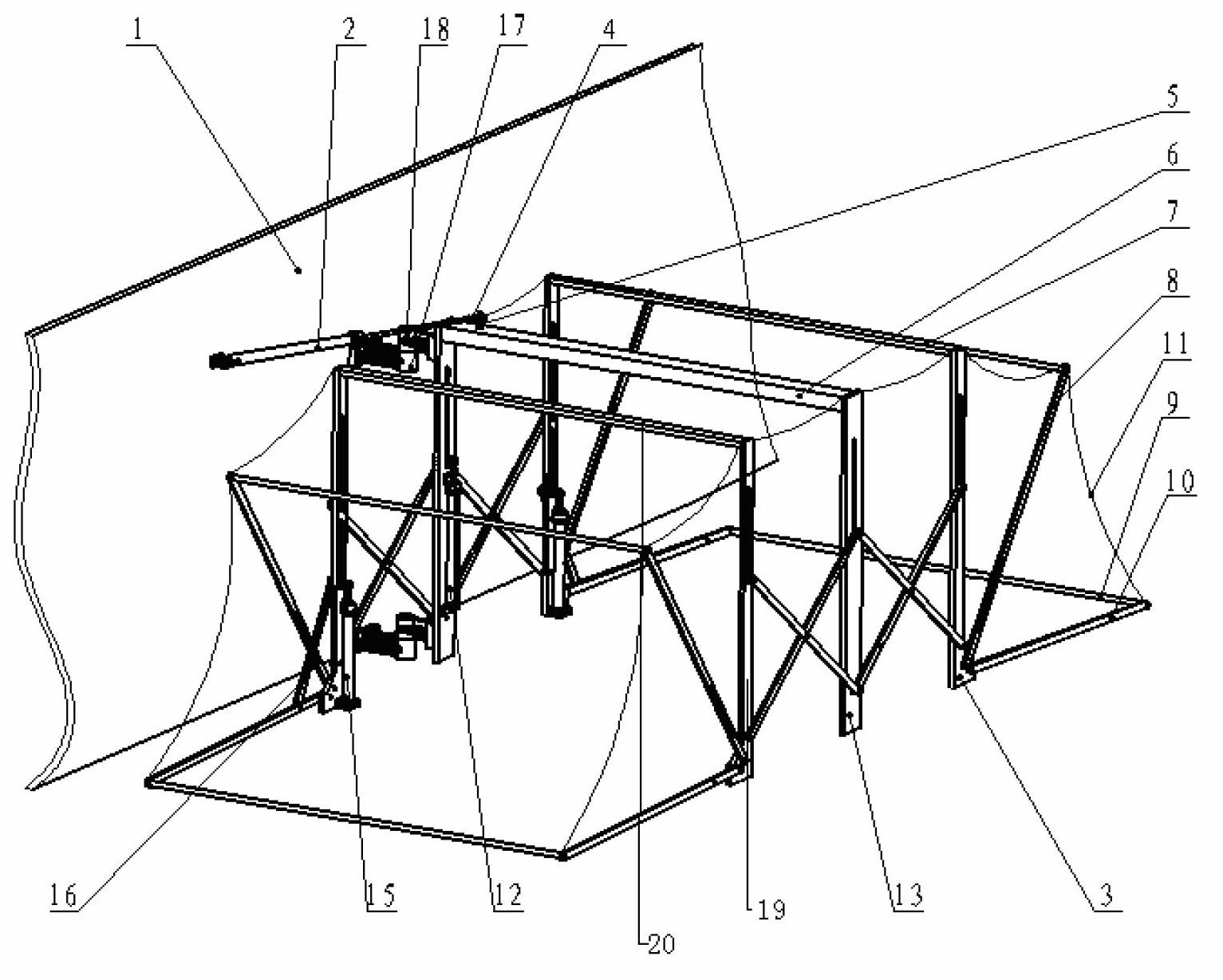

1.回转折叠式停车库,其特征在于:包括第一门式框架、第二门式框架、第三门式框架、折叠机构、翻转机构和回转机构,所述第一门式框架由两根竖直设置的第一立柱和一根水平设置的第一横梁组成;所述第二门式框架由两根竖直设置的第二立柱和一根水平设置的第二横梁组成;所述第三门式框架均由两根竖直设置的第三立柱和一根水平设置的第三横梁组成;所述折叠机构设在所述第一门式框架、第二门式框架和第三门式框架之间,所述第一门式框架和第三门式框架上对称设置有所述翻转机构,所述第二门式框架与墙体之间设有所述回转机构;

所述折叠机构包括第一折叠杆、第二折叠杆、第三折叠杆、第四折叠杆以及第二液压缸,所述第一折叠杆和第二折叠杆中间铰接形成第一单元,所述第三折叠杆和第四折叠杆中间铰接形成第二单元;所述第一单元一端设在所述第一立柱上且可沿所述第一立柱上下滑动,另一端与所述第二单元的一端相互铰接后设在所述第二立柱上且可沿所述第二立柱上下滑动,所述第二单元的另一端铰接在所述第三立柱上且可沿所述第三立柱上下滑动,所述第二液压缸设在所述第一单元与第二单元铰接处;

所述翻转机构包括第一摆杆、第二摆杆、连杆和第一液压缸,所述第一立柱和第二摆杆上均设有滑槽,所述连杆一端与所述第一摆杆铰接,中间部分与所述第二摆杆铰接,另一端与所述第一立柱铰接,所述第一液压缸设在所述连杆与所述第一立柱铰接处;所述第一摆杆和第二摆杆可在第一液压缸的作用下同时下摆和提升;

所述回转机构包括回转液压缸,关节轴承,铰接支架和销,所述回转液压缸末端通过铰接支架固定在所述墙体上且可沿所述铰接支架转动,所述回转液压缸的活塞杆末端固定有关节轴承,所述第二横梁上固定有与所述关节轴承配合联接的所述销。

2.如权利要求1所述的回转折叠式停车库,其特征在于:所述第一立柱、第二立柱和第三立柱上设有滑槽。

3.如权利要求1所述的回转折叠式停车库,其特征在于:对称设在两侧所述第一立柱上的两根第一摆杆和第二摆杆之间分别设有支撑杆。

4.如权利要求1~3之一所述的回转折叠式停车库,其特征在于:所述停车库外部覆盖有可随所述停车库折叠而折叠的篷布。
