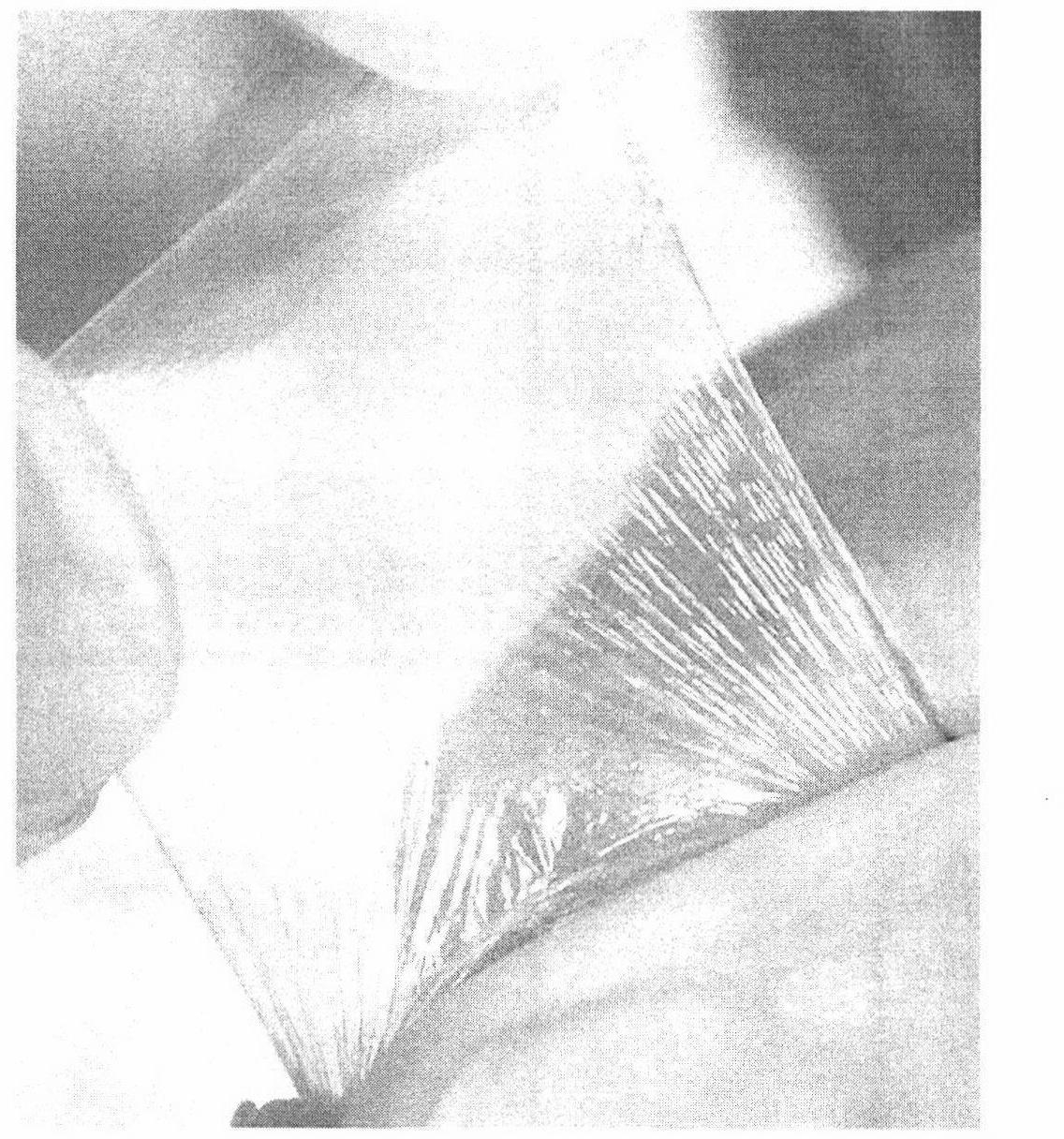

1.一种角蛋白高弹柔性生物膜及其制备方法，其特征在于，角蛋白膜由天然角蛋白纤维经还原法得到的纯角蛋白溶液制得，角蛋白膜具有良好的弹性及韧性，弹性伸长率可控范围为10％-400％，弹性回复率为95％-100％。

2.如权利要求1所述的一种角蛋白高弹柔性生物膜及其制备方法，其特征在于，所述的天然角蛋白纤维为羊毛、牛毛、猪毛、兔毛、人发或驼毛。

3.如权利要求1所述的一种角蛋白高弹柔性生物膜及其制备方法，其特征在于，所述的还原法所用试剂为还原剂、蛋白质变性剂的组合物。所述的还原剂为亚硫酸钠、亚硫酸氢钠、亚硫酸钾、亚硫酸氢钾或偏重亚硫酸钠，还原剂的质量百分比浓度为7％-12％。所述的蛋白质变性剂优选为尿素、硫脲或溴化锂，蛋白质变性剂的摩尔浓度为6-10M。

4.如权利要求1所述的一种角蛋白高弹柔性生物膜及其制备方法，其特征在于，所述的纯角蛋白溶液制备方法的具体步骤为：①将天然角蛋白纤维依次进行开松、除杂、清洗和干燥处理后，切断成3-6mm的纤维段，以固液比为2.5-10g/250ml浸入到含有还原剂和蛋白质变性剂的溶液中在50-90℃搅拌2-6h，搅拌器转速为100-400r/min；

②将搅拌后所得的混合物用80-120目筛网过滤除去未反应的天然角蛋白纤维，离心处理去除滤液中的细小杂质，离心速度3000-7000rpm，离心时间0.2-1h，而后取上清液。

③室温条件下，在无氧环境下快速脱盐去除溶液中的小分子物质，而后浓缩，得到纯角蛋白溶液，浓度为2％-5％。

5.如权利要求1所述的一种角蛋白高弹柔性生物膜及其制备方法，其特征在于，所述的制备方法为将角蛋白溶液浇铸于成膜容器中，在温度为40-60℃的条件下固化5-24h。

6.如权利要求1所述的一种角蛋白高弹柔性生物膜及其制备方法，其特征在于，所述的角蛋白膜弹性可控性的操作方法为：将浓度为0.01-0.03％过氧化氢水溶液按质量百分比1∶100缓慢滴入纯角蛋白溶液中，以调整角蛋白溶液中大分子的交联速度和交联程度，调控角蛋白高弹膜的弹性。
