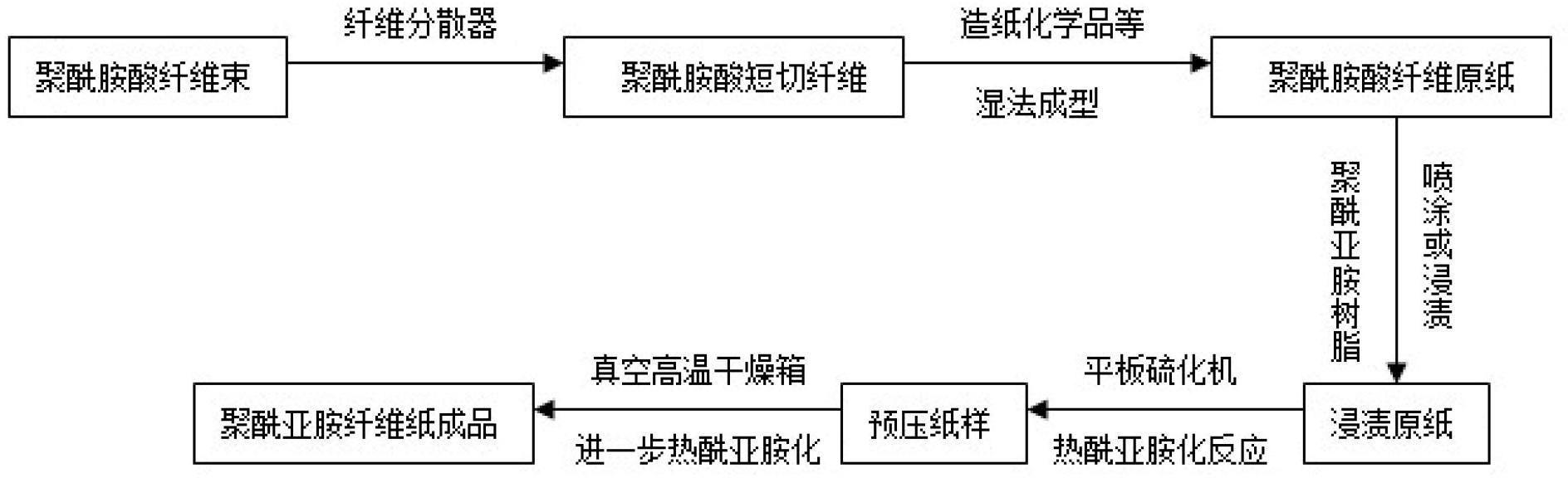

1. 一种聚酰亚胺纤维纸的制备方法，其特征在于，具体按照以下步骤实施： 步骤I :用标准纤维分散器对聚酰胺酸纤维束进行分散处理，添加纤维分散剂、纤维粘结剂，后在标准纸页成型器中抄造一定量的聚酰胺酸纤维原纸； 步骤2 :用质量浓度为f 10%的聚酰亚胺树脂溶液对步骤I得到的聚酰胺酸纤维原纸进行喷涂或浸溃处理，使聚酰亚胺树脂溶液均匀的分布到原纸表面，干燥； 步骤3 :将步骤2得到的经过浸溃和干燥处理的聚酰亚胺纤维原纸预压； 步骤4 :将步骤3得到的预压后的纸样置于真空高温干燥箱中，在30(T420°C的温度下处理15飞Omin，冷却后得到聚酰亚胺纤维纸。

2.根据权利要求I所述的聚酰亚胺纤维纸的制备方法，其特征在于，所述的步骤I中的纤维分散剂采用聚氧化乙烯，添加量为相当于聚酰胺酸纤维质量的O. 029Γ0. 2% ;所述的纤维粘结剂采用芳纶对位浆柏，添加量为相当于聚酰胺酸纤维质量的29Γ15%。

3.根据权利要求I所述的聚酰亚胺纤维纸的制备方法，其特征在于，所述的步骤2中的干燥，温度为60〜100°C，时间为30〜120min。

4.根据权利要求I所述的聚酰亚胺纤维纸的制备方法，其特征在于，所述的步骤3中的预压，是在温度为15(T250°C、压力为3〜15MPa的平板硫化机中预压l〜10min。
