专利号: 2012104261976
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

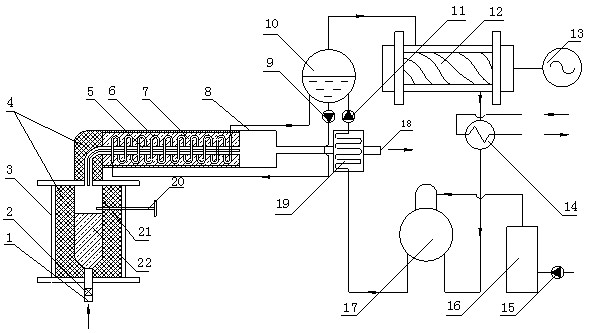

1.一种脉动多孔介质燃烧发电系统,包括燃烧器、连接燃烧器的锅筒(10),锅筒(10)底部分别连接有换热器循环水泵(9)和锅筒给水泵(11),锅筒(10)的上部经管线连接有螺杆式膨胀机(12),螺杆式膨胀机(12)连接有发电机(13),螺杆式膨胀机(12)的下部连接有冷凝器(14),冷凝器(14)出水口连接有储水箱(17),储水箱(17)的入口经管线连接有与给水泵(15)相连的水处理器(16),其特征在于:所述的锅筒给水泵(11)的入口处连接有预热器(19),预热器(19)下部入水口经管线与储水箱(17)相连接,所述燃烧器为脉动多孔介质燃烧器,脉动多孔介质燃烧器包括燃烧器壳体(3),燃烧器壳体(3)内壁上附着有保温层(4),保温层(4)内设有装有多孔介质燃烧室(22)的内筒(21),内筒(21)上部设有穿入燃烧器壳体(3)内的点火器(20),燃烧器壳体(3)的下部设有连通内筒(21)的进气管(1),进气管(1)的入口处设有膜片阀(2);燃烧器壳体(3)上部连接的烟气管(5)上缠绕有蛇形换热管(6),烟气管(5)与燃烧器壳体(3)连接处缠绕有保温层(4),蛇形换热管(6)外部设有与预热器(19)相连的导套管(8),导套管(8)内充填有附着在蛇形换热管(6)周围泡沫陶瓷导热层(7),所述蛇形换热管(6)的入口端经管线连接换热器循环水泵(9),蛇形换热管(6)的出口端经管线连接锅筒(10),预热器(19)相连在导套管(8)的尾部。

2.根据权利要求1所述的脉动多孔介质燃烧发电系统,其特征在于:所述的多孔介质燃烧室(22)为SiC泡沫陶瓷多孔介质燃烧室或Al2O3泡沫陶瓷多孔介质燃烧室。

3.根据权利要求1所述的脉动多孔介质燃烧发电系统,其特征在于:所述的冷凝器(14)为水冷式冷凝器或风冷式冷凝器。

4.根据权利要求1所述的脉动多孔介质燃烧发电系统,其特征在于:所述的螺杆式膨胀机(12)为单螺杆式膨胀机或双螺杆式膨胀机。
