专利号: 2012104282525
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

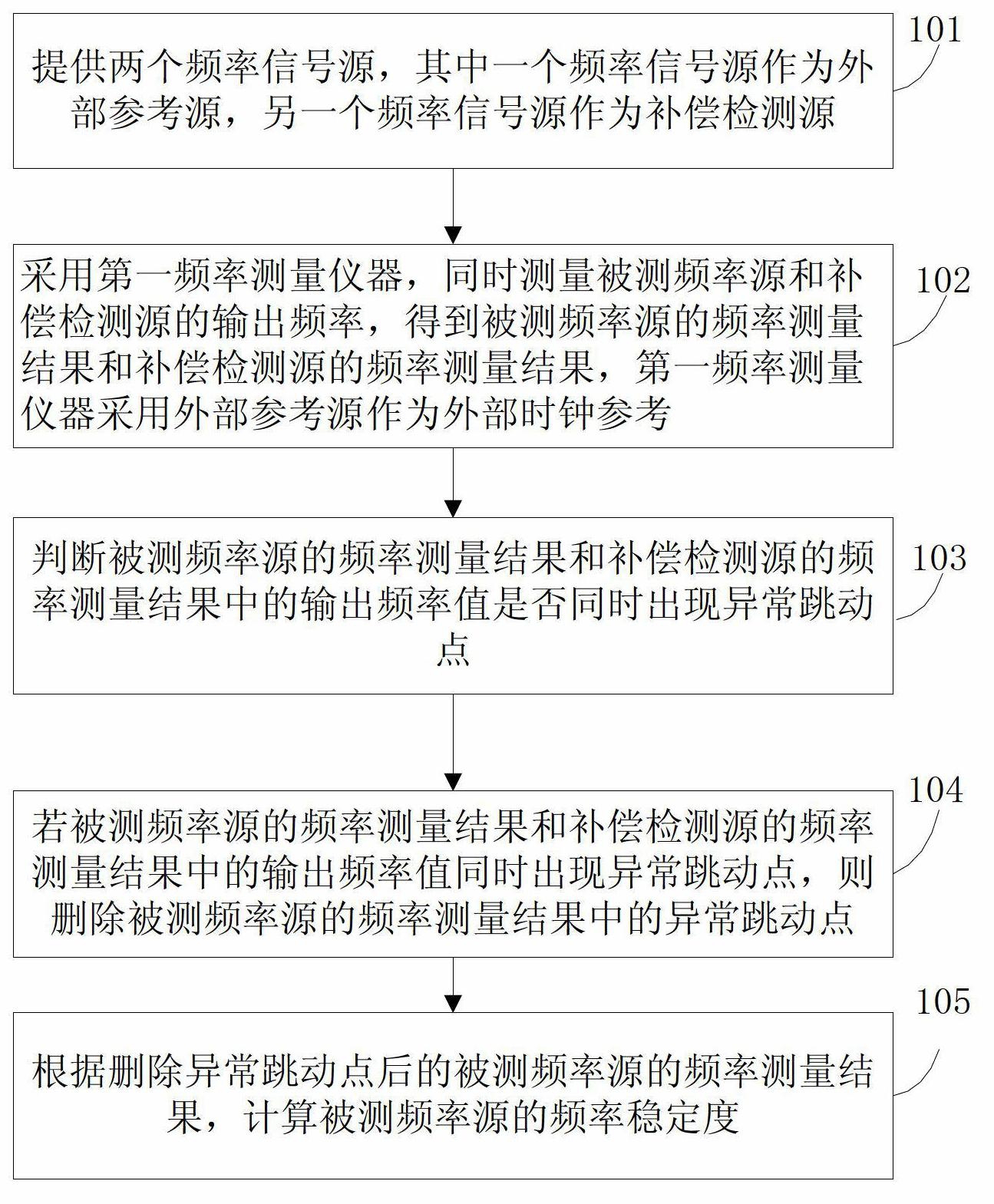

1.一种信号频率稳定度测量方法,其特征在于,所述方法包括:

提供两个频率信号源,其中一个所述频率信号源作为外部参考源,另一个所述频率信号源作为补偿检测源;

采用第一频率测量仪器,同时测量被测频率源和所述补偿检测源的输出频率,得到所述被测频率源的频率测量结果和所述补偿检测源的频率测量结果,所述第一频率测量仪器采用所述外部参考源作为外部时钟参考;

判断所述被测频率源的频率测量结果和所述补偿检测源的频率测量结果中的输出频率值是否同时出现异常跳动点;

若所述被测频率源的频率测量结果和所述补偿检测源的频率测量结果中的输出频率值同时出现异常跳动点,则删除所述被测频率源的频率测量结果中的所述异常跳动点;

根据删除所述异常跳动点后的所述被测频率源的频率测量结果,计算所述被测频率源的频率稳定度。

2.根据权利要求1所述的方法,其特征在于,所述方法还包括:

采用第二频率测量仪器测量所述被测频率源的输出频率;

当所述被测频率源的频率测量结果中的输出频率值出现异常跳动点,而所述补偿检测源的频率测量结果中的输出频率值未同时出现异常跳动点时,将所述第二频率测量仪器测量得到的频率测量结果与第一频率测量仪器测量得到的频率测量结果进行平均。

3.根据权利要求2所述的方法,其特征在于,所述第二频率测量仪器选用晶振作为外部时钟参考。

4.根据权利要求1所述的方法,其特征在于,所述方法还包括:测量所述被测频率源的工作环境信息。

5.一种信号频率稳定度测量装置,其特征在于,所述装置包括:

补偿检测源(207);

第一频率测量仪器(203),用于测量被测频率源(201)和所述补偿检测源(207)的输出频率,得到所述被测频率源(201)的频率测量结果和所述补偿检测源(207)的频率测量结果;

外部参考源(202),用于为所述第一频率测量仪器(203)提供外部时钟参考;

中央处理器(204),用于判断所述被测频率源(201)的频率测量结果和所述补偿检测源(207)的频率测量结果中的输出频率值是否同时出现异常跳动点;若所述被测频率源(201)的频率测量结果和所述补偿检测源(207)的频率测量结果中的输出频率值同时出现异常跳动点,删除所述被测频率源(201)的频率测量结果中的所述异常跳动点;根据删除所述异常跳动点后的所述被测频率源(201)的频率测量结果,计算所述被测频率源(201)的频率稳定度。

6.根据权利要求5所述的装置,其特征在于,所述装置还包括:

第二频率测量仪器(206),用于测量所述被测频率源(201)的输出频率;

晶振(205),用于为所述第二频率测量仪器(206)提供外部时钟参考;

所述中央处理器(204)还用于当所述被测频率源(201)的频率测量结果中的输出频率值出现异常跳动点,而补偿检测源(207)的频率测量结果中的输出频率值未同时出现异常跳动点时,将所述第二频率测量仪器(206)测量得到的频率测量结果与第一频率测量仪器(203)测量得到的频率测量结果进行平均。

7.根据权利要求5所述的装置,其特征在于,所述装置还包括:环境监测模块(208),用于测量所述被测频率源(201)的工作环境信息。

8.根据权利要求5所述的装置,其特征在于,所述第一频率测量仪器(203)为计数器或者比相仪。

9.根据权利要求5所述的装置,其特征在于,所述外部参考源(202)为氢钟、铯钟或全球定位系统授时信号。
