专利号: 2012104475829
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 救生;消防
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

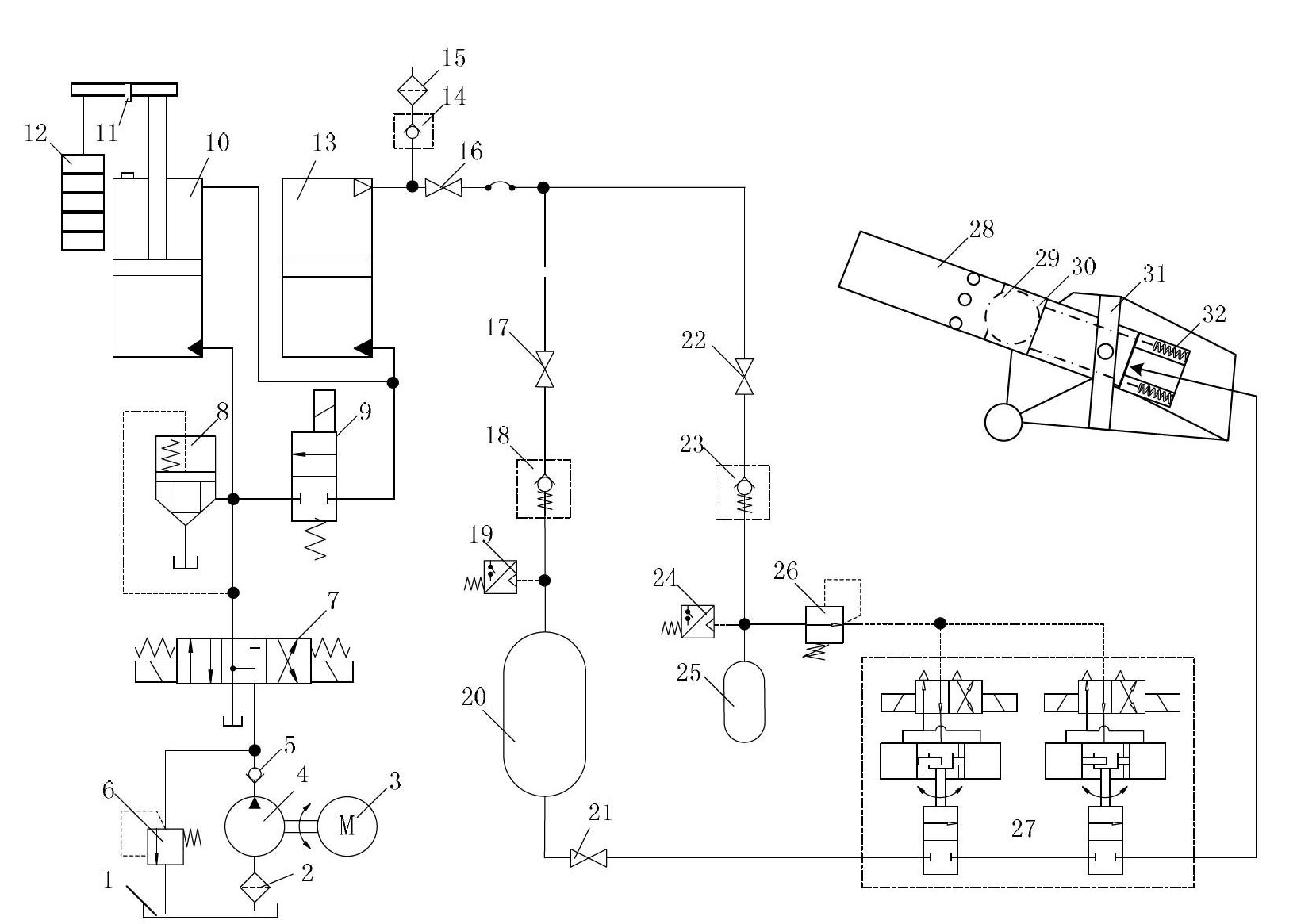

1.一种高压气体弹射水炮,其特征在于:包括主储气罐和水炮,所述水炮包括炮体、水弹托筒和弹性钢索,所述水弹托筒可上下滑动地密封安装在炮体内,所述炮体中部设有排气口,所述炮体的底部为发射腔,所述发射腔内设置弹性钢索,所述弹性钢索的一端与水弹托筒的底部连接,所述弹性钢索的另一端与发射腔底部连接;主储气罐通过发射阀与所述发射腔连通,所述高压气体弹射水炮还包括油箱、单出杆油缸和气液缸,所述油箱的出油口通过液压泵、单向阀与三位四通换向阀连接,所述油箱的回油口通过溢流阀与三位四通换向阀连接,所述三位四通换向阀通过插装单向阀与所述单出杆油缸的无杆腔连通,所述单出杆油缸的活塞杆的另一端安装在连接杆的一端,所述连接杆与活塞杆垂直布置,所述连接杆的另一端安装用以带动活塞向无杆腔移动的加载重块,所述单出杆油缸的有杆腔与所述气液缸的液体腔连通,所述气液缸的气体腔的进出气口通过充气阀、压力传感器与所述主储气罐连接,所述气液缸的气体腔的进出气口同时与吸气阀和空气滤清器连接。

2.如权利要求1所述的高压气体弹射水炮,其特征在于:所述单出杆油缸的有杆腔与二位二通换向阀连接,所述二位二通换向阀与所述三位四通换向阀连接。

3.如权利要求1或2所述的高压气体弹射水炮,其特征在于:所述发射阀与减压阀连通,所述减压阀与附加储气罐的进出口连通,所述附加储气罐的进出口同时通过附加充气阀、附加压力继电器与所述气液缸的气体腔的进出气口连通。

4.如权利要求1或2所述的高压气体弹射水炮,其特征在于:所述发射阀内部为两个串联阀结构。
