专利号: 2012104567568
申请人: 华为技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-11-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

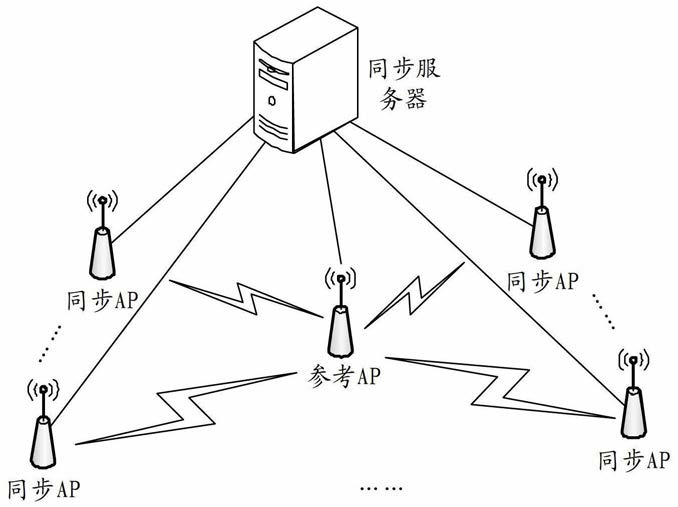

1.一种时钟同步方法,其特征在于,包括:

同步服务器接收参考AP发送的所述参考AP向同步AP发送同步消息时记录的发送时间戳;

所述同步服务器接收所述同步AP发送的所述同步AP接收到所述同步消息时记录的接收时间戳;

所述同步服务器根据所述发送时间戳和所述接收时间戳,获得所述参考AP的本地时钟与所述同步AP的本地时钟的时间偏差,以根据所述时间偏差控制所述同步AP与所述参考AP进行时钟同步。

2.根据权利要求1所述的时钟同步方法,其特征在于,所述同步消息携带有同步标记,以使所述同步AP识别所述同步消息为时钟同步过程中的消息并记录所述接收时间戳;

在所述同步服务器接收参考AP发送的所述参考AP向同步AP发送同步消息时记录的发送时间戳之前,所述方法还包括:所述同步服务器向所述参考AP发送第一同步命令,以指示所述参考AP向所述同步AP发送所述同步消息并记录所述发送时间戳,所述第一同步命令包括携带指示,用于指示所述参考AP在所述同步消息中携带所述同步标记。

3.根据权利要求1所述的时钟同步方法,其特征在于,在所述同步服务器接收参考AP发送的所述参考AP向同步AP发送同步消息时记录的发送时间戳之前,所述方法还包括:所述同步服务器向所述参考AP发送第二同步命令,以指示所述参考AP向所述同步AP发送所述同步消息并记录所述发送时间戳,并向所述同步AP发送第三同步命令,以指示所述同步AP接收所述同步消息并记录所述接收时间戳。

4.一种时钟同步方法,其特征在于,包括:

参考AP向同步AP发送同步消息,并记录发送所述同步消息的发送时间戳;

所述参考AP将所述发送时间戳发送给同步服务器,以使所述同步服务器根据所述发送时间戳和所述同步AP发送的所述同步AP在接收到所述同步消息时记录的接收时间戳,获得所述参考AP的本地时钟与所述同步AP的本地时钟的时间偏差,以根据所述时间偏差控制所述同步AP与所述参考AP进行时钟同步。

5.根据权利要求4所述的时钟同步方法,其特征在于,在所述参考AP向同步AP发送同步消息之前,所述方法还包括:所述参考AP接收所述同步服务器发送的同步命令;

所述参考AP向同步AP发送同步消息,并记录发送所述同步消息的发送时间戳包括:所述参考AP根据所述同步命令的指示,向所述同步AP发送所述同步消息并记录所述发送时间戳。

6.根据权利要求5所述的时钟同步方法,其特征在于,所述同步命令包括携带指示;

所述参考AP根据所述同步命令的指示,向所述同步AP发送所述同步消息并记录所述发送时间戳包括:所述参考AP根据所述携带指示,将携带同步标记的所述同步消息发送给所述同步AP并记录所述发送时间戳,所述同步标记用于使所述同步AP识别所述同步消息为时钟同步过程中的消息并记录所述接收时间戳。

7.一种同步服务器,其特征在于,包括:

第一接收模块,用于接收参考AP发送的所述参考AP向同步AP发送同步消息时记录的发送时间戳;

第二接收模块,用于接收所述同步AP发送的所述同步AP接收到所述同步消息时记录的接收时间戳;

同步控制模块,用于根据所述发送时间戳和所述接收时间戳,获得所述参考AP的本地时钟与所述同步AP的本地时钟的时间偏差,以根据所述时间偏差控制所述同步AP与所述参考AP进行时钟同步。

8.根据权利要求7所述的同步服务器,其特征在于,还包括:

发送模块,用于向所述参考AP发送第一同步命令,以指示所述参考AP向所述同步AP发送所述同步消息并记录所述发送时间戳,所述第一同步命令包括携带指示,用于指示所述参考AP在所述同步消息中携带同步标记,所述同步标记用于使所述同步AP识别所述同步消息为时钟同步过程中的消息并记录所述接收时间戳;

或者,用于向所述参考AP发送第二同步命令,以指示所述参考AP向所述同步AP发送所述同步消息并记录所述发送时间戳,并向所述同步AP发送第三同步命令,以指示所述同步AP接收所述同步消息并记录所述接收时间戳。

9.一种接入点AP,其特征在于,包括:

第一发送模块,用于向同步AP发送同步消息,并记录发送所述同步消息的发送时间戳;

第二发送模块,用于将所述发送时间戳发送给同步服务器,以使所述同步服务器根据所述发送时间戳和所述同步AP发送的所述同步AP在接收到所述同步消息时记录的接收时间戳,获得所述参考AP的本地时钟与所述同步AP的本地时钟的时间偏差。

10.根据权利要求9所述的AP,其特征在于,还包括:

接收模块,用于接收所述同步服务器发送的同步命令;

所述第一发送模块,具体用于根据所述接收模块接收的所述同步命令的指示,向所述同步AP发送所述同步消息并记录所述发送时间戳。

11.根据权利要求10所述的AP,其特征在于,所述同步命令包括携带指示;

所述第一发送模块,具体用于根据所述携带指示,将携带同步标记的所述同步消息发送给所述同步AP并记录所述发送时间戳,所述同步标记用于使所述同步AP识别所述同步消息为时钟同步过程中的消息并记录所述接收时间戳。

12.一种时钟同步系统,其特征在于,包括:如权利要求7-8任一项所述的同步服务器、如权利要求9-11任一项所述的接入点AP和至少一个同步AP;

所述至少一个同步AP,用于接收所述AP发送的同步消息,并记录所述同步消息的接收时间戳,将所述接收时间戳发送给所述同步服务器,以使所述同步服务器获得所述AP的本地时钟与所述至少一个同步AP的本地时钟的时间偏差。
