1.一种钇钡铜氧超导纳米粉末的制备方法，其特征在于，包括以下步骤：

1）将Y(NO3)3、Ba(NO3)2、Cu(NO3)2按原子比Y：Ba：Cu=1：2：3进行配比制成水溶液，加入聚乙二醇，配制成溶液A；

2）将草酸加入水中，配制成草酸浓度0.06-0.08g/ml的溶液B；

3）将溶液B逐滴加入溶液A中，均匀混合，形成沉淀；

4）在溶液A、B的混合液中加入氨水，调节pH=6-7，冲洗抽滤；

5）滤饼在60-80℃干燥16-24h后，研磨；

6）将研磨的粉末880-900℃保温8-10h，并随炉冷却至450-500℃，保温6-8h，再随炉冷却至室温；

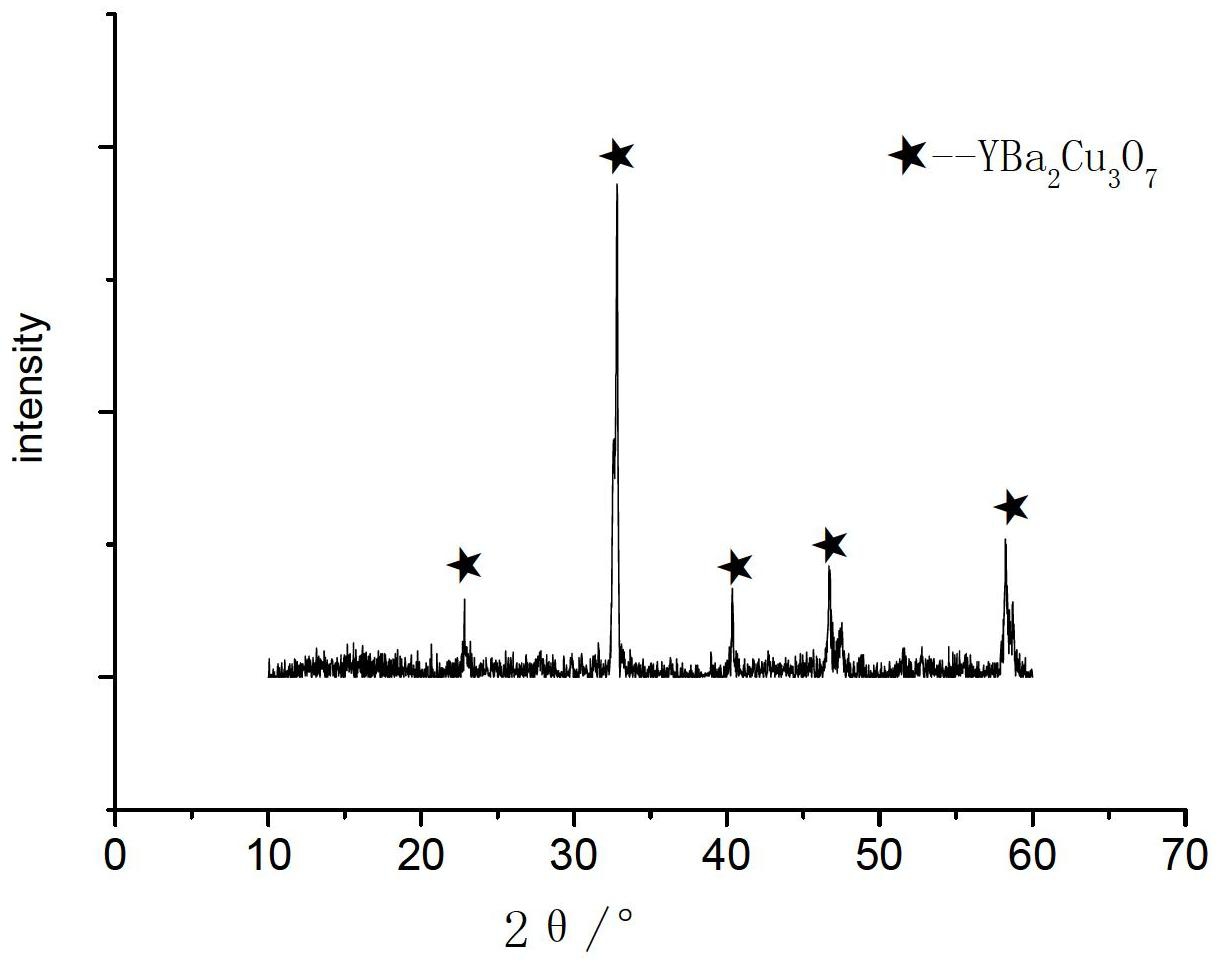

7）将步骤6）制得的粉末再次加热至880-900℃，保温8-10h，随炉冷却至室温，研磨得到钇钡铜氧超导纳米粉末。
