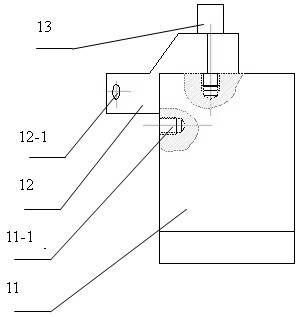

1.一种梯形活塞环的角度测量装置，包括装置支架（11），装置支架上的螺纹孔(11-1)，装置悬臂架（12），装置悬臂架的通孔（12-1）和紧定螺钉（13），装置支架(11)可放置到不同的工作台上，装置悬臂架(12)的一端通过紧定螺钉(13)固定到装置支架(11)上，可以转动调整，其特征在于：合格的螺旋测微器通过装置支架上的螺纹孔(11-1)进行固定，螺旋测微器测量最大直径处的厚度；装置悬臂架(12)的另一端开成U型槽，合格的千分表通过装置悬臂架(12)的U型槽和装置悬臂架的通孔(12-1)进行固定，千分表用以测量梯形的垂直距离；测量过程是将合格的梯形活塞环放置到螺旋测微器测量处，调整螺旋测微器的开口，使梯形活塞环自然卡在螺旋测微器测量处，调整千分表位置，获得梯形活塞环从螺旋测微器测量处最大直径处的厚度，再将待测量的梯形活塞环自然放置于螺旋测微器测量处，观察千分表的读数变化范围，是否落在公差范围内，若在公差范围内，则所测量梯形活塞环合格，否则不合格。
