专利号: 201210505102X
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

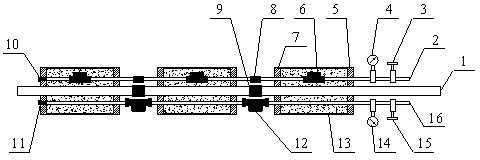

1.一种瓦斯抽采钻孔多相介质封堵装置,包括瓦斯抽采管(1)、砂浆加注管(2)、弹性胶囊(13)、粘液加注管(16)、快速接头、截止阀、压力表,其特征在于:由快速接头一(9)连接多个瓦斯抽采管(1),每个瓦斯抽采管(1)上分别设有一个弹性胶囊(13),每个弹性胶囊(13)的两端分别设有将其固定的左挡板(7)和右挡板(5),多个瓦斯抽采管(1)的上下两侧分别设有与其个数相同、穿过弹性胶囊(13)的多个砂浆加注管(2)和粘液加注管(16),多个砂浆加注管(2)分别经快速接头二(8)连接在一起,多个粘液加注管(16)分别经快速三通接头(12)连接在一起,穿入最后一个弹性胶囊(13)的砂浆加注管(2)和粘液加注管(16)的端部分别设有堵浆塞一(10)和堵浆塞二(11),外露在头一个弹性胶囊(13)外侧的砂浆加注管(2)上设有截止阀一(3)和压力表一(4)、粘液加注管(16)上设有截止阀二(15)和压力表二(14),所述的砂浆加注管(2)中部设有向弹性胶囊(13)内部注浆的砂浆喷嘴(6)。

2.根据权利要求1所述的瓦斯抽采钻孔多相介质封堵装置,其特征在于:所述的弹性胶囊(13)上加工有针刺微孔。

3.根据权利要求1所述的瓦斯抽采钻孔多相介质封堵装置,其特征在于:所述的砂浆喷嘴(6)为单向流动喷嘴。

4.一种利用权利要求1所述装置的瓦斯抽采钻孔多相介质封堵方法,其特征在于,包括如下步骤:

a.进行瓦斯抽采钻孔多相介质封堵装置的组装:将多个瓦斯抽采管(1)用快速接头一(9)连接在一起,并将多个砂浆加注管(2)用快速接头二(8)进行连接、粘液加注管(16)用快速三通接头(12)进行连接,砂浆加注管(2)的末端用堵浆塞一(10)进行封堵,粘液加注管(16)的末端用堵浆塞二(11)进行封堵;

b.在对本煤层或穿层钻孔施工完成后,将组装好的瓦斯抽采钻孔多相介质封堵装置送入瓦斯抽采钻孔(19)内;

c.开启截止阀一(3),通过砂浆加注管(2)向弹性胶囊(13)内注入水泥砂浆(18),当压力表一(4)显示注浆压力稳定后停止注浆;

d.待加注的水泥砂浆(18)凝固后,开启截止阀二(15),通过粘液加注管(16)向原位及次生裂隙(17)内注入粘性液体(20),通过压力表二(14)监测粘液加注压力,当压力表二(14)显示压力稳定后停止注液。

5.根据权利要求4所述的瓦斯抽采钻孔多相介质封堵方法,其特征在于:所述粘性液体(20)为植物淀粉浆液、海藻类发酵粘液或添加化学增稠剂改性的粘性液体。
