专利号: 2012105076455
申请人: 江汉大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

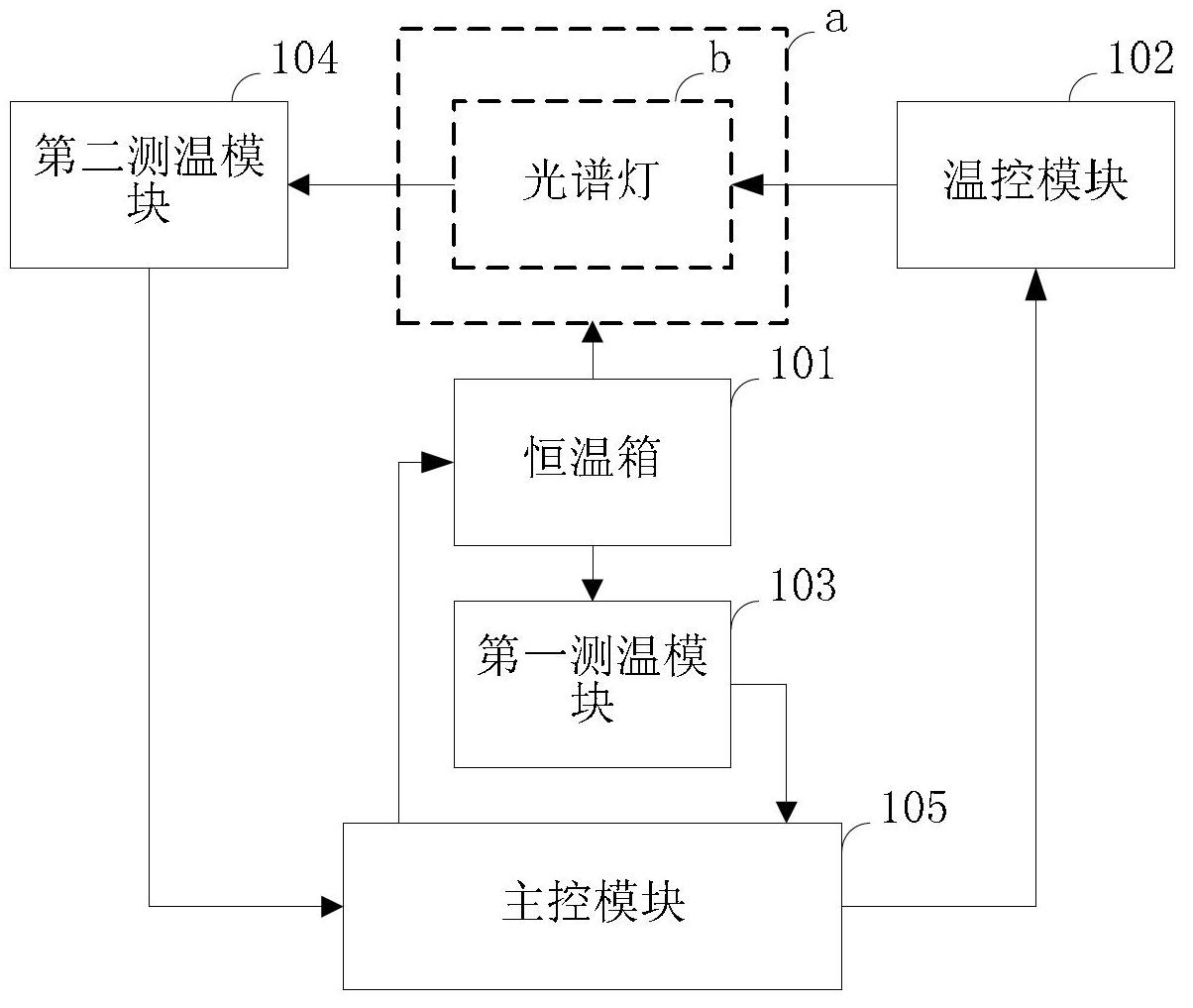

1.一种测量光谱灯控温因子的装置,所述装置包括用于控制谱灯型原子频标的工作环境温度的恒温箱、以及用于控制所述光谱灯的工作温度的温控模块,其特征在于,所述装置还包括:用于当所述谱灯型原子频标的预定工作环境温度为第一工作环境温度且所述光谱灯的预定工作温度为预设值时,以及当所述谱灯型原子频标的预定工作环境温度为第二工作环境温度且所述光谱灯的预定工作温度维持所述预设值不变时,分别测量所述谱灯型原子频标的实际工作环境温度,并得到第一实际工作环境温度和第二实际工作环境温度的第一测温模块,所述第一工作环境温度与所述第二工作环境温度不同;

用于当所述谱灯型原子频标的预定工作环境温度为第一工作环境温度且所述光谱灯的预定工作温度为预设值时,以及当所述谱灯型原子频标的预定工作环境温度为第二工作环境温度且所述光谱灯的预定工作温度维持所述预设值不变时,分别测量所述光谱灯的实际工作温度,并得到第一实际工作温度和第二实际工作温度的第二测温模块;以及用于设置所述谱灯型原子频标的预定工作环境温度和所述光谱灯的预定工作温度,并根据测得的所述谱灯型原子频标的所述第一实际工作环境温度和所述第二实际工作环境温度、以及所述光谱灯的所述第一实际工作温度和所述第二实际工作温度,计算所述控温因子的主控模块,所述控温因子为,其中,T1'为所述第一实际工作环境温度;t1'为所述第一实际工作温度;T2'为所述第二实际工作环境温度;t2'为所述第二实际工作温度;

其中,所述恒温箱为可调温度的恒温箱,所述谱灯型原子频标和所述第一测温模块设在所述恒温箱内;所述恒温箱、所述温控模块、所述第一测温模块和所述第二测温模块分别与所述主控模块连接。

2.如权利要求1所述的装置,其特征在于,所述恒温箱调节温度的精度大于0.1℃。

3.如权利要求1所述的装置,其特征在于,所述温控模块包括两个对称电阻、数字电位计、热敏电阻、温控芯片和电源;其中,所述两个对称电阻的一端相连,其中一个所述对称电阻的另一端与所述数字电位计的一端连接,另一个所述对称电阻的另一端与所述热敏电阻的一端连接;所述数字电位计的另一端与所述热敏电阻的另一端连接;所述温控芯片的一端连在所述数字电位计和与所述数字电位计相邻的所述对称电阻之间,所述温控芯片的另一端连在所述热敏电阻和与所述热敏电阻相邻的所述对称电阻之间;所述两个对称电阻的连接点与所述电源连接;所述数字电位计与所述热敏电阻的连接点接地。

4.如权利要求1-3任一项所述的装置,其特征在于,所述第一测温模块为热敏电阻,所述第一测温模块设在所述原子频标的壳体上。

5.如权利要求1-3任一项所述的装置,其特征在于,所述第二测温模块为热敏电阻,所述第二测温模块贴在所述光谱灯的表面。

6.如权利要求1-3任一项所述的装置,其特征在于,所述装置还包括与所述主控模块连接的用于显示计算出的所述控温因子的显示模块。

7.一种测量光谱灯控温因子的方法,其特征在于,所述方法包括:

当谱灯型原子频标的预定工作环境温度为第一工作环境温度且所述光谱灯的预定工作温度为预设值时,分别测量所述谱灯型原子频标的实际工作环境温度和所述光谱灯的实际工作温度,得到所述谱灯型原子频标的第一实际工作环境温度和所述光谱灯的第一实际工作温度;

当所述谱灯型原子频标的预定工作环境温度为第二工作环境温度且所述光谱灯的预定工作温度维持所述预设值不变时,分别测量所述谱灯型原子频标的实际工作环境温度和所述光谱灯的实际工作温度,得到所述谱灯型原子频标的第二实际工作环境温度和所述光谱灯的第二实际工作温度;

根据所述谱灯型原子频标的所述第一实际工作环境温度和所述第二实际工作环境温度、以及所述光谱灯的所述第一实际工作温度和所述第二实际工作温度,计算所述控温因子,所述控温因子根据以下公式计算:其中,T1'为所述第一实际工作环境温度;t1'为所述第一实际工作温度;T2'为所述第二实际工作环境温度;t2'为所述第二实际工作温度。
